ИБП Hiden Control HS20-5548 PRO — гибридный инвертор 5.5 кВт
UPS-LAB - официальный сайт поставщика HiDEN
| Мощность | 5.5 кВА / 5.5 кВт |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Контроллер солнечных панелей | MPPT |
| Габариты (Ш×Г×В), мм | 330 × 468 × 119 |
| Вес, кг | 10.4 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |

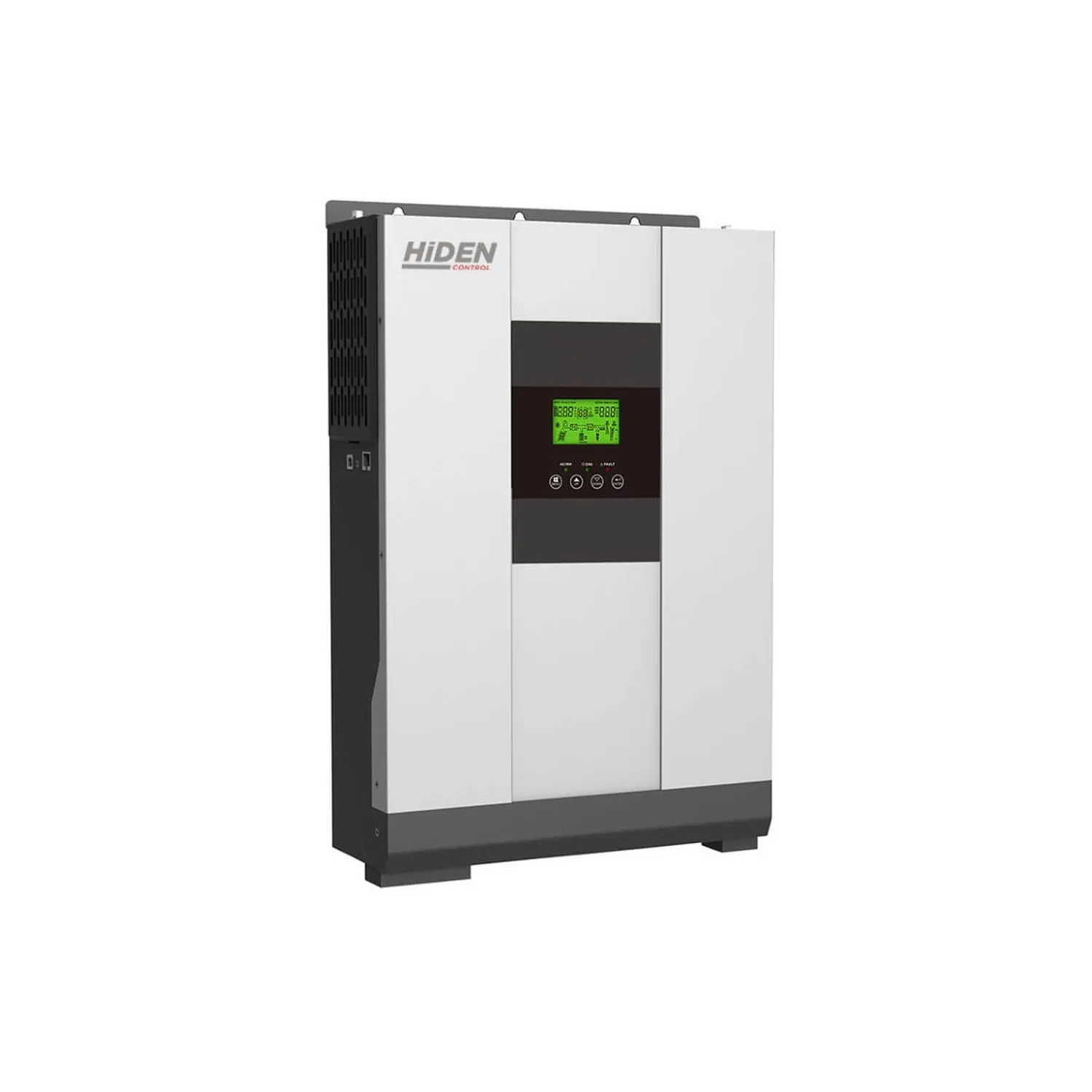

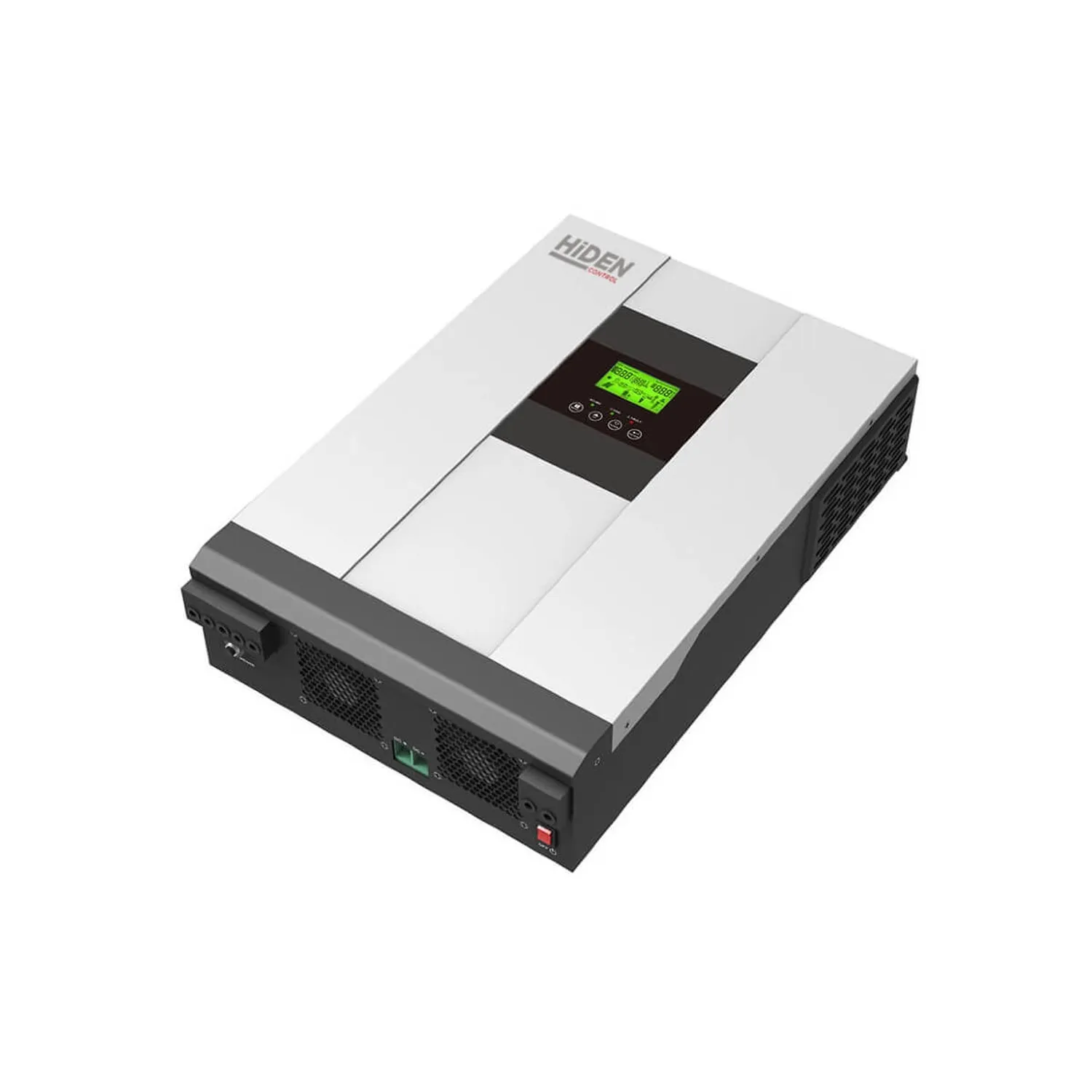

Hiden Control HS20-5548 PRO — настенный гибридный инвертор, объединяющий функции источника бесперебойного питания, солнечного контроллера заряда и grid-tie инвертора в одном компактном корпусе весом 10.4 кг. Мощность 5500 Вт с коэффициентом мощности 1 — вся заявленная мощность доступна для реальной нагрузки.
Солнечные панели до 4320 Вт и экономия на электричестве
HS20-5548 PRO оснащён встроенным MPPT-контроллером заряда на 80 А: к нему подключаются солнечные панели суммарной мощностью до 4320 Вт. Контроллер работает в диапазоне напряжений 64–130 В, максимальное напряжение холостого хода панелей — 145 В.
В гибридном режиме инвертор подмешивает энергию от солнечных панелей непосредственно на нагрузку — бытовые приборы потребляют солнечную энергию, сокращая расход из сети. Аккумуляторы при этом расходуются только при полном отключении электричества.
Модели PRO поддерживают функцию grid-tie — отдачу избытка солнечной энергии обратно в сеть. Если выработка панелей превышает текущее потребление, излишки направляются в общую сеть. Функция отключается при необходимости.
Резервное питание 5500 Вт для загородного дома и дачи
При отключении электричества HS20-5548 PRO переключается на питание от аккумуляторов за 6–10 мс. Инвертор выдаёт чистую синусоиду 230 В и подходит для типичных нагрузок загородного дома:
- газовый котёл и циркуляционные насосы отопления
- холодильник и морозильная камера
- системы видеонаблюдения и охранная сигнализация
- освещение, роутер, компьютер
Мощность 5500 Вт позволяет одновременно питать котёл отопления, циркуляционный насос, холодильник, освещение и другое оборудование. Пиковая импульсная нагрузка — до 11 000 Вт на 5 секунд, что обеспечивает запуск электродвигателей насосов и компрессоров.
Функция холодного старта позволяет запустить инвертор от аккумуляторов без подключения к сети. Режим работы от генератора (GEN) обеспечивает расширенный диапазон по частоте и напряжению для стабильной совместной работы. Состояние системы отображается на ЖК-дисплее, для удалённого мониторинга предусмотрены порты USB и RS-485/Modbus.
Наращивание мощности до 16.5 кВт параллельным подключением
До трёх HS20-5548 PRO объединяются параллельно с суммарной мощностью 16 500 Вт. Параллельная работа возможна в двух конфигурациях: однофазная (2 или 3 устройства на одну фазу) и трёхфазная (по одному устройству на каждую из трёх фаз).
При параллельном подключении все устройства используют общий аккумуляторный банк 48 В — отдельный комплект батарей для каждого инвертора не требуется. Кабель параллельной работы входит в комплект поставки.
Подбор аккумуляторов для HS20-5548 PRO
Для работы необходимы 4 последовательно соединённых аккумулятора 12 В (суммарно 48 В). Поддерживаются четыре типа: AGM, гелевые (GEL), с жидким электролитом и литий-железо-фосфатные (LiFePO4). Тип выбирается в настройках — алгоритм зарядки адаптируется автоматически: трёхстадийный для свинцово-кислотных и четырёхстадийный для LiFePO4.
Ток заряда от сети настраивается от 1 до 60 А с шагом 1 А, что позволяет точно подобрать режим под ёмкость установленных батарей. При одновременной зарядке от сети и солнечных панелей суммарный ток достигает 140 А — аккумуляторы восполняют заряд значительно быстрее.
Рекомендованная ёмкость — 200 Ач. Для увеличения времени автономии подключайте линейки аккумуляторов параллельно.
Важно учитывать при выборе
HS20-5548 PRO работает по схеме Off-Line: в сетевом режиме электричество проходит на нагрузку напрямую, без стабилизации напряжения. При выходе сетевого напряжения за пределы 180–280 В инвертор переключается на аккумуляторы. Если в вашей сети частые скачки напряжения — рекомендуем дополнительно установить стабилизатор на входе.
Время переключения на аккумуляторы — 6–10 мс. Большинство современных газовых котлов переносят такой перерыв без сбоев, однако для медицинского оборудования и серверов рекомендуем ИБП с онлайн-топологией (0 мс переключения).
Перегрузочная способность инвертора: 10 секунд при нагрузке 110–150 % и 5 секунд при 150–200 %. Для надёжной работы подключайте нагрузку суммарной мощностью не более 4800–5000 Вт, оставляя запас на пусковые токи.
| Мощность, кВА | 5.5 |
| Мощность, кВт | 5.5 |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 180~280 |
| Диапазон вх. частоты без перехода на АКБ | 45~55 Гц |
| Аккумуляторы | Внешние |
| Тип АКБ | AGM, LiFePO4, Обслуживаемые с жидким электролитом WET, Гелевые / GEL |
| Напряжение цепи пост. тока, В | 48 |
| Ток зарядного устройства, А | 60 |
| Время переключения на батареи | 6 мс (типичное), 10 мс (макс.) |
| Контроллер солнечных панелей | MPPT |
| Тип корпуса | Настенный |
| Точность стабилизации вых. напряжения, % | ± 5% |
| Форма выходного напряжения | Чистая синусоида |
| КПД при работе от сети | >95% |
| КПД при работе от АКБ | 90% |
| Перегрузочная способность инвертера, до перехода на байпас | 110%~150% - 10 сек 150%~200% - 5 сек >200% - 200 мс |
| Уровень шума, дБ | 45 |
| Комментарий | Гибридный режим: подмешивание солнечной энергии на нагрузку без перехода на АКБ Grid-tie: отдача избытка солнечной энергии в сеть (только модели PRO, отключаемая) MPPT контроллер 80А, номинальная мощность 4320 Вт, Voc до 145В, диапазон 64~130В Совместная зарядка от сети и солнца, суммарно до 140А Параллельное подключение: до 3 шт однофазно или трёхфазно (по 5.5 кВт на фазу) Холодный старт от 46В Настраиваемый ток заряда от сети 1-60А (шаг 1А) Поддержка LiFePO4 с 4-стадийным алгоритмом зарядки IP20, влажность <80%, высота до 1500 м Макс. импульсная нагрузка: 2× номинальной мощности на 5 сек Собственное потребление: <50 Вт |
| Диапазон рабочих температур | -10~+55 °C |
| Комплектация | USB, RS-485/Modbus (RJ45), кабель параллельной работы |
| Длина, мм | 468 |
| Ширина, мм | 330 |
| Высота, мм | 119 |
| Совместимость с генератором | Да |
| Параллельное подключение | до 3 ИБП |
| Опции | Wi-Fi модуль |
| Вес, кг. | 10.4 |
| Ширина упаковки, мм | 405 |
| Длина упаковки, мм | 610 |
| Высота упаковки, мм | 241 |
| Вес в упаковке, кг. | 14.9 |
