Трехфазный ИБП 10 кВА ( 10000 ВА )

Схемы 3/3 и 3/1: какой трёхфазный ИБП 10 кВА выбрать

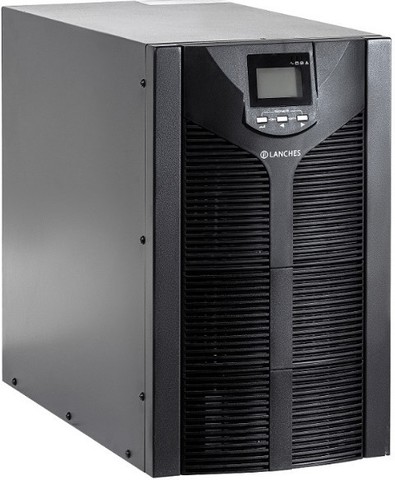

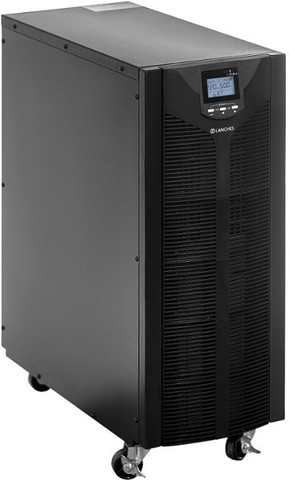

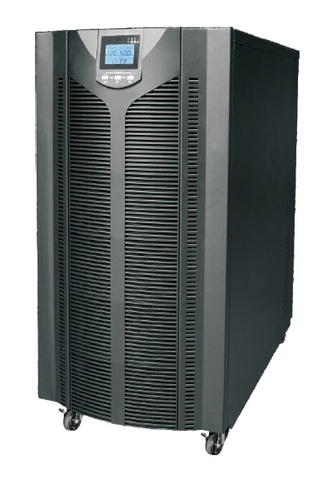

Первый вопрос подбора при трёхфазном вводе 380 В — схема подключения. 3/3 — три фазы на входе и на выходе: нагрузка распределяется по фазам. 3/1 — три фазы на входе и одна на выходе: ИБП собирает мощность трёхфазного ввода и отдаёт её целиком одной фазой 220 В (эту схему называют и «3 в 1»). Большинство моделей раздела работает по схеме 3/3; под однофазных потребителей есть моноблоки 3/1 и универсальные машины, у которых режим 1/1, 3/1 или 3/3 выбирается при пуске.

10 кВА — это сколько киловатт: полная и активная мощность

У любого ИБП две мощности. Полная — в вольт-амперах: 10 кВА (10000 ВА) вынесены в название номинала, в каталогах такой трёхфазный бесперебойник обозначают UPS 10 kVA. Активная — в ваттах: сколько прибор реально отдаёт нагрузке; у моделей этого раздела она составляет 8–10 кВт. Обе цифры показаны в таблице товаров и в карточке модели, а их отношение называют коэффициентом мощности (PF). Свою нагрузку сверяйте с активной мощностью — с колонкой кВт, а не с числом 10 кВА в названии.

Подбирайте ИБП по активной мощности с запасом 20–30% на пусковые токи. Сети 380 и 400 В — одна и та же трёхфазная сетка, оборудование рассчитано на обе. Если ищете трёхфазник на 8–10 или 10–13 кВА — отдельных разделов под 8 и 13 кВА в каталоге нет, весь этот диапазон закрывает страница 10 кВА; следующая ступень мощностной сетки — ИБП 15 кВА.

ИБП для дома 10 кВт 3 фазы: котёл, насосы, автономия

Для дома или коттеджа с трёхфазным вводом ИБП 10 кВА держит котёл, циркуляционные и скважинные насосы, освещение, холодильники и автоматику — с запасом на пусковые токи. Порядок выбора:

• Вся техника — 220 В (газовый котёл, насосы, бытовые приборы) — берите схему 3/1: весь резерв доступен одной фазой, щит перекраивать не придётся.
• Есть потребители 380 В (скважинный насос, электрокотёл, станки в мастерской) — нужна схема 3/3, а крупные однофазные нагрузки разводятся по фазам равномерно.
• Автономия — вопрос батарейного парка: встроенные АКБ держат минуты, для часов работы берут версию под внешние батареи; типовой парк — 16–24 АКБ у моноблоков 3/1 и 32–44 у машин 3/3.
• Тип батарей — классические AGM или LiFePO4-сборки с подходящим напряжением шины; совместимость литиевых уточняйте при подборе.

Готовые связки «ИБП + внешние АКБ» под расчётное время работы — в разделе комплектов ИБП с аккумуляторами; разместить батарейный парк компактно и безопасно помогают шкафы и стеллажи для АКБ.

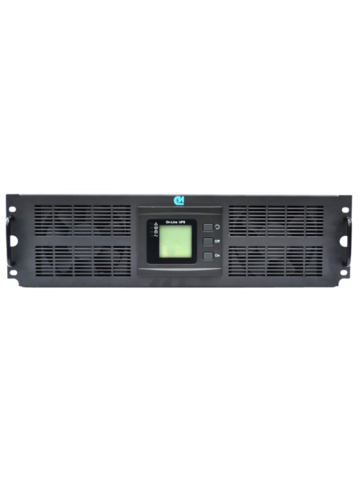

Стоечный ИБП 10 кВт 3 фазы: серверная и стойка 19″

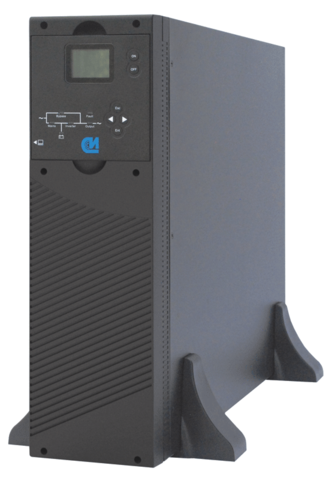

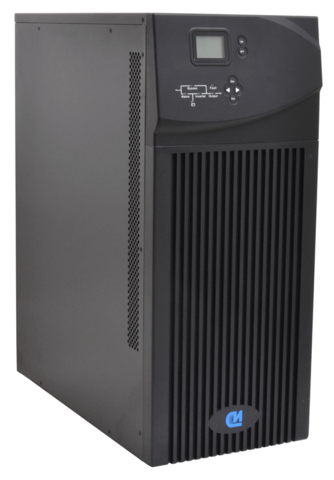

Стоечные трёхфазные модели 10 кВА в разделе есть: и чистые Rack-исполнения, и больше десятка универсальных корпусов rack/tower, которые встают в стойку 19″ или на пол, — отобрать их удобно фильтром «Тип корпуса». Основная часть раздела — напольные (tower) машины для щитовой или техпомещения. Для серверной берут 3/3 под трёхфазные PDU либо 3/1 под однофазное распределение; у стоечных моделей перед монтажом сверьте высоту в юнитах и глубину шкафа. Стоечные модели всех номиналов собраны в разделе «ИБП в стойку 19 дюймов».

Цены и наличие

Трёхфазных ИБП 10 кВА в каталоге раздела — 104 модели, цены — от 144 643 ₽. Свыше 40 моделей — в наличии, часть поставляется под заказ, на отдельные позиции цена — по запросу. Дешевле обходятся моноблоки 3/1; машины 3/3 и конфигурации с большими батарейными парками дороже. Технику конкретной марки удобно отобрать фильтром «Производитель».

Кроме моноблоков, в таблице встречаются модульные системы — шкаф с силовыми модулями по 10 кВА, где дополнительный модуль даёт резервирование N+1; такие решения собраны в разделе «Модульные ИБП». Поможем выбрать: подберём модель по схеме, мощности и времени автономии, рассчитаем батарейный парк, смонтируем и сдадим систему под ключ.

Вопросы и ответы

Трёхфазный ИБП 10 кВА — это сколько киловатт?
10 кВА — полная мощность из названия; сколько киловатт получит нагрузка, показывает вторая характеристика — активная мощность. У моделей раздела это 8–10 кВт: у большинства — 9–10, у части моноблоков 3/1 — 8 кВт. Сверяйтесь с колонкой кВт в таблице или с карточкой модели.

3/3 или 3/1 — что выбрать?
По потребителям: трёхфазное оборудование или равномерная загрузка фаз — 3/3 (выход 380 В); однофазная техника, которой нужен весь номинал, — 3/1 (выход 220 В). Если конфигурация объекта ещё уточняется, есть универсальные модели с выбором режима при пуске.

Какую нагрузку выдержит одна фаза?
У схемы 3/3 на каждую выходную фазу приходится примерно треть номинала — около 3,3 кВА (порядка 3 кВт). Снять все 10 кВт с одной фазы у 3/3 нельзя: крупных однофазных потребителей распределяют по фазам либо выбирают схему 3/1, где весь выход — одна фаза.

Реальны ли 60–120 минут автономной работы?
Да, но время задаёт не сам ИБП, а внешний батарейный парк и фактическая нагрузка: встроенных АКБ хватает на минуты — корректно завершить работу оборудования. Под заданное время — например, час при нагрузке 3 кВт — ёмкость парка подбирается расчётом; собираем такие конфигурации, в том числе под заказ.

На что смотреть в отзывах об ИБП 10 кВт 3 фазы?
Чаще всего в опыте эксплуатации всплывают шум вентиляторов (онлайн-ИБП работает постоянно — в доме его ставят в котельную или техпомещение), запас по пусковым токам и поведение при перекосе фаз, ресурс батарей. Проверяйте эти пункты под свой объект при подборе — уровень шума и допустимые перегрузки указаны в характеристиках.
