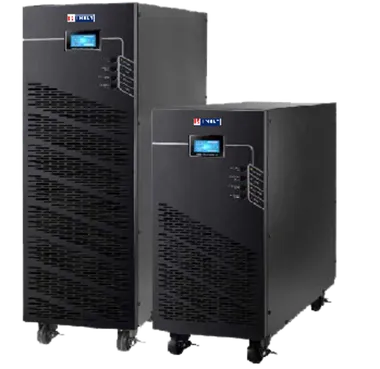

ИБП Eltena / Inelt Monolith ХE10 10 кВА / 9 кВт
UPS-LAB - официальный сайт поставщика Eltena
INELT Monolith XЕ - новая серия трехфазных ИБП on-line с двойным преобразованием напряжения, разработанная для защиты оборудования, критичного к качеству электропитания. Конкурентоспособная цена и компактность этих ИБП делают их прекрасным выбором для защиты оборудования малых и средних офисов, небольших датацентров, серверных стоек.
Серия включает в себя ИБП со встроенными батареями (имеют индекс WB) и модели, предназначенные для обеспечения длительной автономной работы путем подключения внешних батарей. Использование дополнительных зарядных устройств делает возможным подключение батарей емкостью до 400Ач и более.
Широкий диапазон входного напряжения (до 110В без перехода на батарею при половинной нагрузке) позволяет задействовать батареи лишь тогда, когда это действительно необходимо, давая возможность продолжать работу от сети даже в условиях очень существенных просадок напряжения. ЭКО-режим может использоваться для экономии электроэнергии в условиях относительно качественного электропитания. Кроме того, ИБП можно использовать в режиме преобразования частоты.
После установки недорогой опции — комплекта для параллельной работы — ИБП могут быть объединены в параллельную систему для резервирования и/или увеличения мощности системы. Параллельная система может состоять из 2 или 3 ИБП одинаковой мощности.
| Модель | XE10/XE10WB |
| Мощность, кВА/кВт | 10 / 9 |
| Входные параметры | |
| Напряжение | 400 В |
| Диапазон напряжения без перехода на батареи | 190-520 В (нагрузка до 50%) |
| 305-478 В (полная нагрузка) | |
| Частота | 46-54 Гц или 56-64 |
| Коэффициент мощности | Не хуже 0,99 (при полной нагрузке) |
| Выходные параметры | |
| Выходное напряжение | 400 В +/- 1% (3 ф +N) |
| Диапазон синхронизации частоты | 46-54 Гц или 56-64 Гц |
| Диапазон частоты в батарейном режиме | 50 или 60 Гц +/-0,1 Гц |
| КНИ выходного напряжения | <3% при линейной нагрузке, <6% при нелинейной нагрузке |
| КПД двойного преобразования | 91% |
| Крест-фактор | 3:01 |
| Батареи | |
| Количество и емкость встроенных батарей (Модели WB) | 16 х 12 В, 9 Ач |
| Напряжение цепи постоянного тока (модели c внешними батареями) | 240 В* |
| Макс ток заряда (модели с внешними батареями) | 4 А |
| Интерфейс | RS-232, USB, слот для SNMP-карты (DP-801)/ «сухих» контактов |
| Окружающая среда | температура 0-40°С, влажность 0-95% без конденсата |
| Габариты/масса | |
| Габариты стандартных моделей, Д х Ш х В, мм | 592 х 250 х 826 |
| Масса нетто стандартных моделей, кг | 96 |
| Габариты моделей без батарей, Д х Ш х В, мм | 592 х 250 х 576 |
| Масса нетто моделей без батарей, кг | 32 |
* - Напряжение цепи постоянного тока у ИБП с внешними батареями можно изменять в диапазоне 192-240В (16-20 батарей напряжением 12В). При этом уменьшение напряжения влечет за собой пропорциональное снижение мощности ИБП
Расчет примерного времени автономной работы Monolith XL 20
| Нагрузка / Емкость батарей** | 1800 Вт | 3600 Вт | 5400 Вт | 7200 Вт | 9000 Вт | 13500 Вт | 18000 Вт |
| 5 Ач | 4,5 ч | 1,8 ч | 1 ч | 45 мин | 32 мин | 17 мин | 12 мин |
| 55 Ач | 6 ч | 2,5 ч | 1,5 ч | 1 ч | 45 мин | 24 мин | 17 мин |
| 75 Ач | 8,5 ч | 3,5 ч | 2 ч | 1,5 ч | 1,3 ч | 40 мин | 27 мин |
| 100 Ач | 12 ч | 5,5 ч | 3 ч | 2 ч | 1,5 ч | 55 мин | 37 мин |
| Емкость, Ач. | 55 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 13.75 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 55 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Емкость, Ач. | 100 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 25 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 100 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Емкость, Ач. | 150 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 37,5 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 150 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
