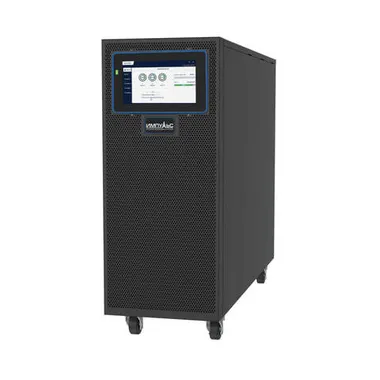

ИБП ИМПУЛЬС ФОРА Н 3310 (FO10332) 10 кВА / 10 кВт
UPS-LAB - официальный сайт поставщика ИМПУЛЬС
Трёхфазный онлайн ИБП ИМПУЛЬС ФОРА Н 3310 (FO10332) мощностью 10 кВА / 10 кВт с выходным коэффициентом мощности 1. КПД свыше 96 %, нулевое время переключения на батареи, параллельная работа до 4 устройств. Внешние аккумуляторы — свободный выбор ёмкости и времени автономии под конкретную задачу.
| Мощность, кВА | 10 |
| Мощность, кВт | 10 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | 0.99 |
| Входной КНИ THDi | < 3% (100% линейная нагрузка) |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 228 ~ 478 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 304 ~ 478 |
| Диапазон вх. частоты без перехода на АКБ | 40 ~ 70 Гц |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | ±192, ±204, ±216, ±228, ±240, ±252, ±264 |
| Ток зарядного устройства, А | 3.5 |
| Время переключения на батареи | 0 мс |
| Время переключения инвертер - байпас, мс | 0 |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Tower / Напольный |
| Точность стабилизации вых. напряжения, % | ±1% |
| Погрешность выходной частоты | ±3 Гц (настраивается ±0.5...±5); режим АКБ: ±0.1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | ≤ 1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | ≤ 5% |
| КПД при работе от сети | > 96% |
| КПД при работе от АКБ | > 96% |
| КПД в режиме ЭКО | 98% |
| Перегрузочная способность инвертера, до перехода на байпас | < 110% - 60 мин; 111%-125% - 10 мин; 126%-150% - 1 мин; >150% - 200 мсек |
| Перегрузочная способность байпаса, до выключения | > 125% - без ограничений; 126%-130% - 10 мин; 131%-150% - 1 мин; >150% - 200 мсек |
| Уровень шума, дБ | 58 |
| Комментарий | Режим частотного преобразователя Экономичный режим (ECO) Трёхуровневое преобразование выпрямителя и инвертора Степень защиты IP20 Двухступенчатый заряд АКБ (Float 2.25В/эл., Boost 2.40В/эл.) Высота установки до 1000м (100%), дерейтинг 1%/100м (макс. 2000м) Крест-фактор 3:1 Время восстановления напряжения < 20 мсек Макс. входной ток (380В): 19А 4 автоматических размыкателя Выходной коэфф. мощности = 1 |
| Диапазон рабочих температур | 0...+40 °C |
| Комплектация | RS232, RS485, USB, EPO, Сухие контакты, Смарт-слот, 7" сенсорный LCD, Раздельный ввод, Статический байпас, Сервисный байпас |
| Длина, мм | 670 |
| Ширина, мм | 250 |
| Высота, мм | 650 |
| Совместимость с генератором | Да |
| Параллельное подключение | до 4 ИБП |
| Опции | SNMP карта (через Smart Slot), Карта параллельной работы, Холодный старт, Датчики температуры АКБ и окр. среды |
| Вес, кг. | 43 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
Трёхфазный онлайн ИБП ИМПУЛЬС ФОРА Н 3310 (FO10332) мощностью 10 кВА / 10 кВт с выходным коэффициентом мощности 1. КПД свыше 96 %, нулевое время переключения на батареи, параллельная работа до 4 устройств. Внешние аккумуляторы — свободный выбор ёмкости и времени автономии под конкретную задачу.
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
Трёхфазный онлайн ИБП 10 кВА для серверной, ЦОД и промышленных объектов
Источник бесперебойного питания ИМПУЛЬС ФОРА Н 3310 (FO10332) построен по схеме двойного преобразования (online). Трёхфазная конфигурация 3:3 и выходной коэффициент мощности, равный единице, означают, что все 10 кВА номинальной мощности доступны для реальной нагрузки — потерь на реактивную составляющую нет. Время переключения на аккумуляторы — 0 мс: оборудование не фиксирует перебоев питания.
Типичные сценарии применения — серверные помещения и небольшие ЦОД, системы АСУ ТП, энергетическое и телекоммуникационное оборудование, рабочие станции с критичными вычислительными процессами.
Энергоэффективность и качество выходного напряжения
КПД ИБП превышает 96 % как от сети, так и при работе от аккумуляторов — это результат трёхуровневой схемотехники выпрямителя и инвертора, снижающей коммутационные потери. В экономичном режиме (ECO) КПД достигает 98 %, что ощутимо снижает расходы на электроэнергию и охлаждение при круглосуточной эксплуатации. Входной коэффициент мощности превышает 0,99, а гармонические искажения входного тока (THDi) не выходят за 3 % — ИБП минимально нагружает питающую сеть и уверенно работает от дизель-генератора.
На выходе — чистая синусоида со стабилизацией ±1 % и коэффициентом нелинейных искажений не более 1 % при линейной нагрузке. Для нелинейных потребителей (импульсные блоки питания серверов, частотные приводы) THDv не превышает 5 %, а крест-фактор 3:1 обеспечивает устойчивую работу с пусковыми токами.
Гибкая конфигурация внешних аккумуляторов
Литера «Н» в названии означает исполнение без встроенного батарейного отсека. Аккумуляторы размещаются во внешнем шкафу, что даёт два преимущества: свободный выбор ёмкости АКБ (от 18 до 70 Ач) и возможность наращивать время автономии без замены ИБП.
Напряжение DC-шины настраивается в диапазоне ±192…±264 В со средней точкой — от 32 до 44 АКБ по 12 В. По умолчанию установлено ±240 В (40 батарей). При снижении напряжения шины ниже штатного ИБП автоматически ограничивает выходную мощность: 90 % при ±192–204 В, 80 % при ±180 В — это защищает и батареи, и нагрузку от перегрузки.
Встроенное зарядное устройство (ток 3,5 А, настраивается) работает в двухступенчатом режиме: ускоренный заряд Boost (2,40 В/элемент) для быстрого восстановления ёмкости и поддерживающий Float (2,25 В/элемент) для продления ресурса батарей. Типовое время заряда до 90 % — около 8 часов.
Параллельная работа — масштабирование до 40 кВА
До четырёх ИБП ФОРА Н 3310 объединяются в параллельную систему — как для увеличения мощности до 40 кВА, так и для организации отказоустойчивой схемы N+1. Для ввода в параллель устанавливается опциональная карта в Smart Slot на задней панели.
Мониторинг и коммуникации: 7-дюймовый тачскрин и Smart Slot
7-дюймовый сенсорный LCD-дисплей отображает параметры в реальном времени: входные и выходные напряжения, токи, частоту, заряд АКБ, режим работы и аварийные сигналы. В стандартную комплектацию входят порты RS-232, RS-485, USB, разъём аварийного отключения (EPO), сухие контакты и интеллектуальный слот Smart Slot для дополнительных карт — SNMP-мониторинга, параллельной работы, датчиков температуры АКБ и окружающей среды.
Четыре встроенных автоматических выключателя (вход, выход, вход байпаса, ручной байпас) и восемь температурных сенсоров обеспечивают многоуровневую защиту без дополнительного внешнего оборудования.
Важно учитывать при выборе
- Батареи и шкаф приобретаются отдельно. ФОРА Н 3310 (FO10332) поставляется без аккумуляторов и без батарейного отсека. Для автономной работы необходимы внешние АКБ и батарейный шкаф. Если нужен моноблок со встроенными батареями — рассмотрите ФОРА 3310 (FO10331).
- Трёхфазное клеммное подключение. Вход и выход — 3P+N+PE / 3P+N. Раздельный ввод основной линии и байпаса включён в стандартную комплектацию.
- Холодный старт — опция. Запуск от аккумуляторов без сетевого напряжения требует установки дополнительного модуля.
- Высота над уровнем моря. До 1000 м — полная мощность. Выше — дерейтинг 1 % на каждые 100 м (максимум 2000 м).
- Совместимость с генератором. Низкий THDi (менее 3 %) и входной коэффициент мощности свыше 0,99 минимизируют обратную нагрузку на ДГУ — генератору не приходится компенсировать гармоники и реактивную мощность.
