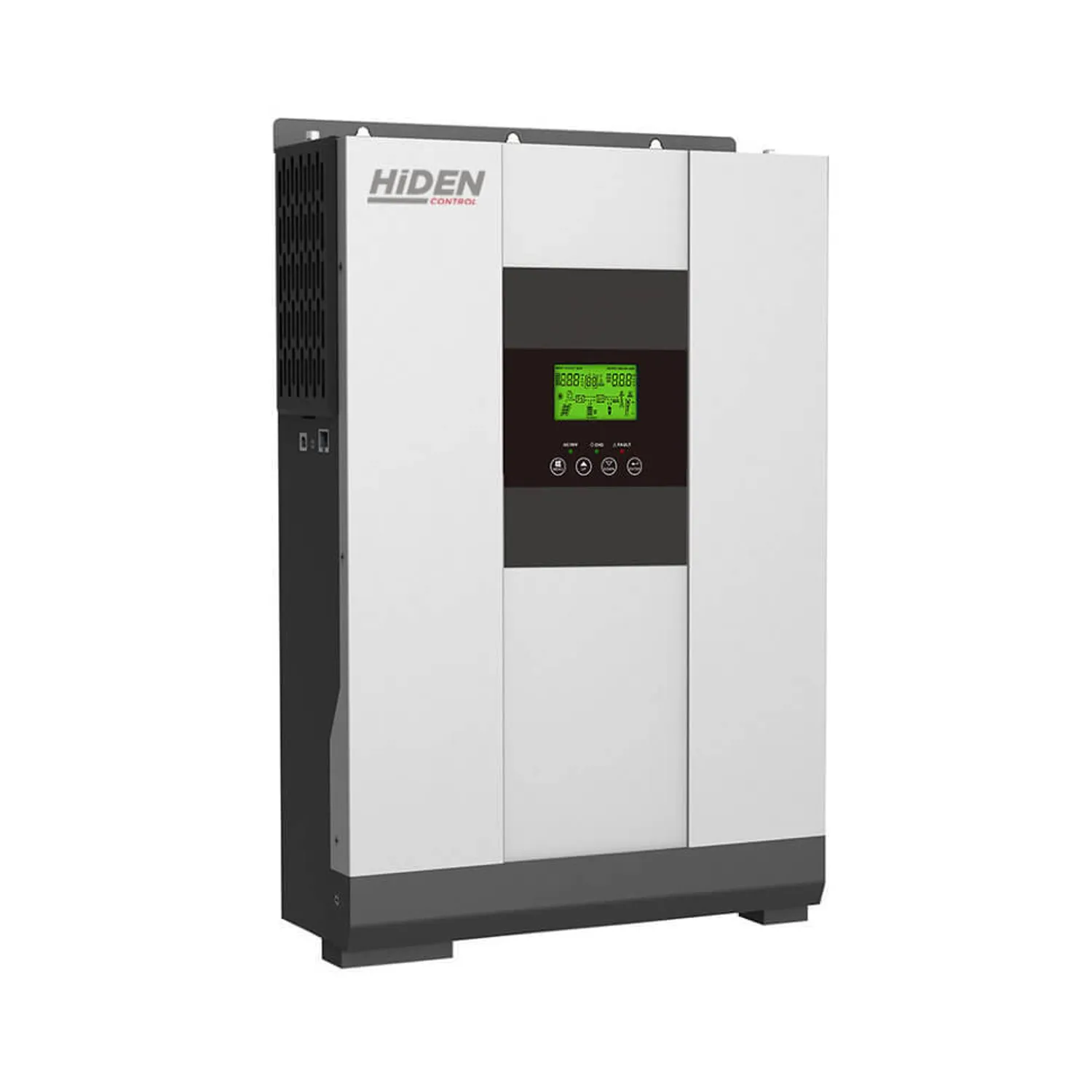

ИБП Hiden Control HS20-5048P (5 кВт, 48В)
UPS-LAB - официальный сайт поставщика HiDEN
ИБП Hiden Control HS20-5048P — настенный гибридный инвертор мощностью 5 кВт для резервного питания загородного дома и дачи. Заряжает аккумуляторы от сети и солнечных панелей одновременно, поддерживает линейки АКБ 48 В ёмкостью до 250 Ач с возможностью параллельного подключения. Чистая синусоида на выходе, переключение на батареи за 6 мс.
| Мощность, кВА | 5 |
| Мощность, кВт | 5 |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 180 ~ 280 |
| Диапазон вх. частоты без перехода на АКБ | 40 ~ 65 Гц |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 48 |
| Ток зарядного устройства, А | 60 |
| Время переключения на батареи | 6 мс |
| Контроллер солнечных панелей | ШИМ (опция) |
| Тип корпуса | Настенное исполнение |
| Точность стабилизации вых. напряжения, % | ± 2% |
| Форма выходного напряжения | Чистая синусоида |
| КПД при работе от сети | >95% |
| КПД при работе от АКБ | 90% |
| Перегрузочная способность инвертера, до перехода на байпас | 110-125%: 60 сек.\n125-150%: 3 сек.\n150-200%: 50 мс, затем отключение |
| Уровень шума, дБ | 45 |
| Комментарий | Встроенный ШИМ-контроллер заряда от солнечных панелей (60А, макс. 3200 Вт, Voc до 105В, рабочий диапазон 60-72В) Высокочастотный (ВЧ) безтрансформаторный преобразователь Пиковая мощность 2× номинала (10000 Вт) на 5 секунд Подключение нагрузки и сети через клеммную колодку Холодный старт (запуск от АКБ при напряжении от 46В) Защита от глубокого разряда АКБ (отключение при 40.8В по умолчанию, настраивается, не зависит от нагрузки) Класс защиты IP20 Регулируемый ток заряда 1-60А (от сети), суммарный с солнцем до 120А Трёхстадийный алгоритм зарядки (AGM/GEL/WET), четырёхстадийный (LiFePO4) Совместимость с генератором (режим GEN, широкий диапазон частоты и напряжения) USB и RS-485/Modbus для мониторинга и управления Снижение мощности выхода при входном напряжении ниже 170В (до 50%) |
| Диапазон рабочих температур | 0 ~ +40 °C |
| Комплектация | ЖК-дисплей, звуковая сигнализация, USB, RS-485/Modbus (RJ45), кабель к АКБ 1 м, коммуникационный кабель, входной кабель сети, CD с ПО мониторинга |
| Длина, мм | 298 |
| Ширина, мм | 468 |
| Высота, мм | 125 |
| Совместимость с генератором | Да |
| Вес, кг. | 9.9 |
| Ширина упаковки, мм | 610 |
| Длина упаковки, мм | 405 |
| Высота упаковки, мм | 241 |
| Вес в упаковке, кг. | 11.9 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
ИБП Hiden Control HS20-5048P — настенный гибридный инвертор мощностью 5 кВт для резервного питания загородного дома и дачи. Заряжает аккумуляторы от сети и солнечных панелей одновременно, поддерживает линейки АКБ 48 В ёмкостью до 250 Ач с возможностью параллельного подключения. Чистая синусоида на выходе, переключение на батареи за 6 мс.
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
Резервное и солнечное питание 5 кВт для загородного дома
Hiden Control HS20-5048P — источник бесперебойного питания и гибридный инвертор мощностью 5 кВт с коэффициентом мощности 1: вся заявленная мощность доступна для нагрузки без потерь на реактивную составляющую. Этого достаточно для одновременной работы газового котла, циркуляционных насосов, освещения, маршрутизатора и системы видеонаблюдения.
На выходе — чистая синусоида, поэтому HS20-5048P подходит для электродвигателей циркуляционных и дренажных насосов, импульсных блоков питания и светодиодного освещения. При отключении электричества ИБП переключается на аккумуляторы за 6 мс — подключённое оборудование продолжает работать без перезагрузки. Пиковая нагрузка до 10 кВт допустима в течение 5 секунд — этого достаточно, чтобы пережить пусковой ток небольшого электродвигателя.
КПД при работе от сети превышает 95%. Холодный старт позволяет запустить ИБП от аккумуляторов при полном отсутствии сетевого напряжения.
Контроллер заряда от солнечных панелей до 3200 Вт
В HS20-5048P встроен контроллер заряда для подключения солнечных панелей с входным током до 60 А и напряжением до 105 В — суммарная мощность панелей до 3200 Вт. Контроллер работает по принципу широтно-импульсной модуляции и направляет солнечную энергию на зарядку аккумуляторов параллельно с сетевым зарядным устройством.
Суммарный зарядный ток от сети и солнца достигает 120 А — это ускоряет восстановление ёмкости после глубокого разряда и снижает расход электроэнергии из сети в солнечную погоду. Приоритет источника заряда (солнце, сеть или оба одновременно) настраивается через меню ИБП.
Четыре типа аккумуляторов и гибкая настройка заряда
HS20-5048P работает от четырёх последовательно соединённых аккумуляторов 12 В — одна линейка с суммарным напряжением 48 В. Ёмкость каждого аккумулятора — от 18 до 250 Ач. Для увеличения времени автономии линейки подключаются параллельно: суммарная ёмкость при этом кратно возрастает. Поддерживаются свинцово-кислотные AGM, гелевые GEL, обслуживаемые с жидким электролитом и литий-железо-фосфатные LiFePO4. Батареи AGM и GEL выделяют минимум газов благодаря технологии рекомбинации, однако производитель рекомендует обеспечить вентиляцию помещения. Тип батарей выбирается в настройках — зарядный профиль подстраивается автоматически.
Ток заряда от сети регулируется от 1 до 60 А с шагом 1 А. Для всех типов батарей используется трёхстадийный алгоритм заряда. Для литий-железо-фосфатных батарей напряжения окончания и поддерживающего заряда настраиваются индивидуально. Защита от глубокого разряда отключает нагрузку при снижении напряжения батарейной шины до 40,8 В (порог настраивается).
Настенный корпус для котельной или щитовой
Размеры HS20-5048P — 298 × 468 × 125 мм, масса без аккумуляторов — 9,9 кг. Настенный монтаж экономит место и позволяет установить ИБП рядом с электрощитом. Вентилятор охлаждения включается только при заряде и работе от батарей; в дежурном режиме от сети устройство работает бесшумно.
Подключение сети, нагрузки и аккумуляторов — через клеммные колодки, без специальных разъёмов. Для мониторинга предусмотрены USB и RS-485 (протокол Modbus) — можно отслеживать параметры с компьютера или интегрировать ИБП в систему автоматизации. ЖК-дисплей на лицевой панели показывает входное и выходное напряжение, зарядный ток, состояние батарей и нагрузку.
HS20-5048P совместим с бензиновыми и дизельными генераторами: в режиме работы от генератора расширяется допустимый диапазон входной частоты и напряжения.
Важно учитывать при выборе HS20-5048P
Нет стабилизации напряжения от сети
В сетевом режиме HS20-5048P пропускает входное напряжение на выход без коррекции. Диапазон работы без перехода на батареи — от 170 до 280 В при полной нагрузке. В расширенном режиме ИБП принимает напряжение от 90 В, но снижает допустимую мощность — до 50% при напряжении ниже 170 В. Если в электросети регулярно бывают просадки или скачки, рекомендуется установить перед ИБП стабилизатор напряжения.
Ограниченная перегрузочная способность
Допустима кратковременная перегрузка: 110–125% в течение 60 секунд, 125–150% — 3 секунды, 150–200% — 50 мс с последующим отключением. Пусковые токи скважинных и погружных насосов могут превышать номинал в 3–5 раз — убедитесь, что пусковой бросок тока не превышает пиковую мощность 10 кВт и длится не более 5 секунд.
Аккумуляторы приобретаются отдельно
Для работы необходимо подключить линейку из 4 аккумуляторов 12 В. Производитель рекомендует ёмкость от 200 Ач. При использовании батарей меньшей ёмкости необходимо снизить ток заряда в настройках ИБП. Для увеличения автономии подключайте дополнительные линейки параллельно.
Время переключения 6 мс
При переходе на питание от аккумуляторов нагрузка кратковременно обесточивается на 6 мс. Для бытового оборудования, котлов и насосов это незаметно.
