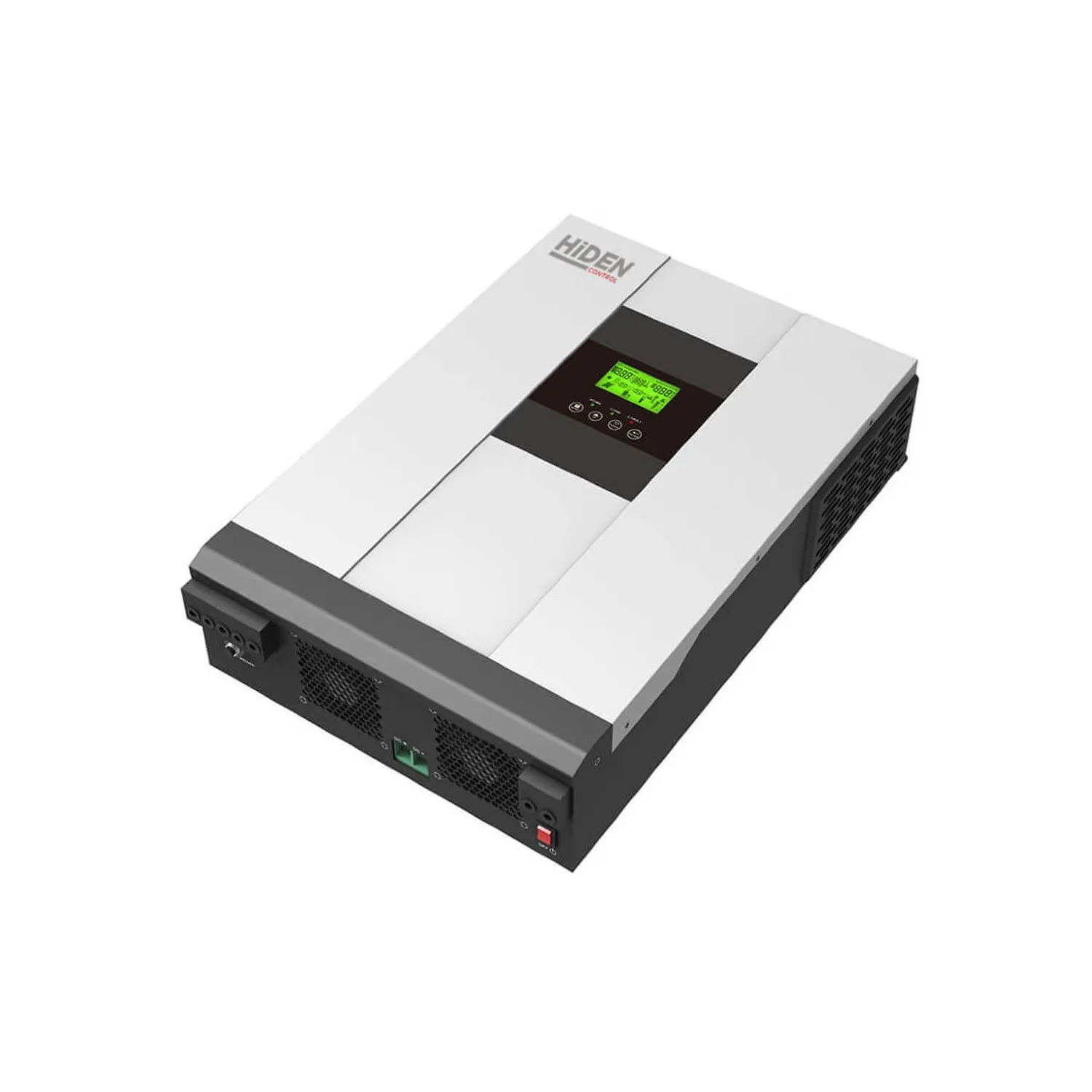

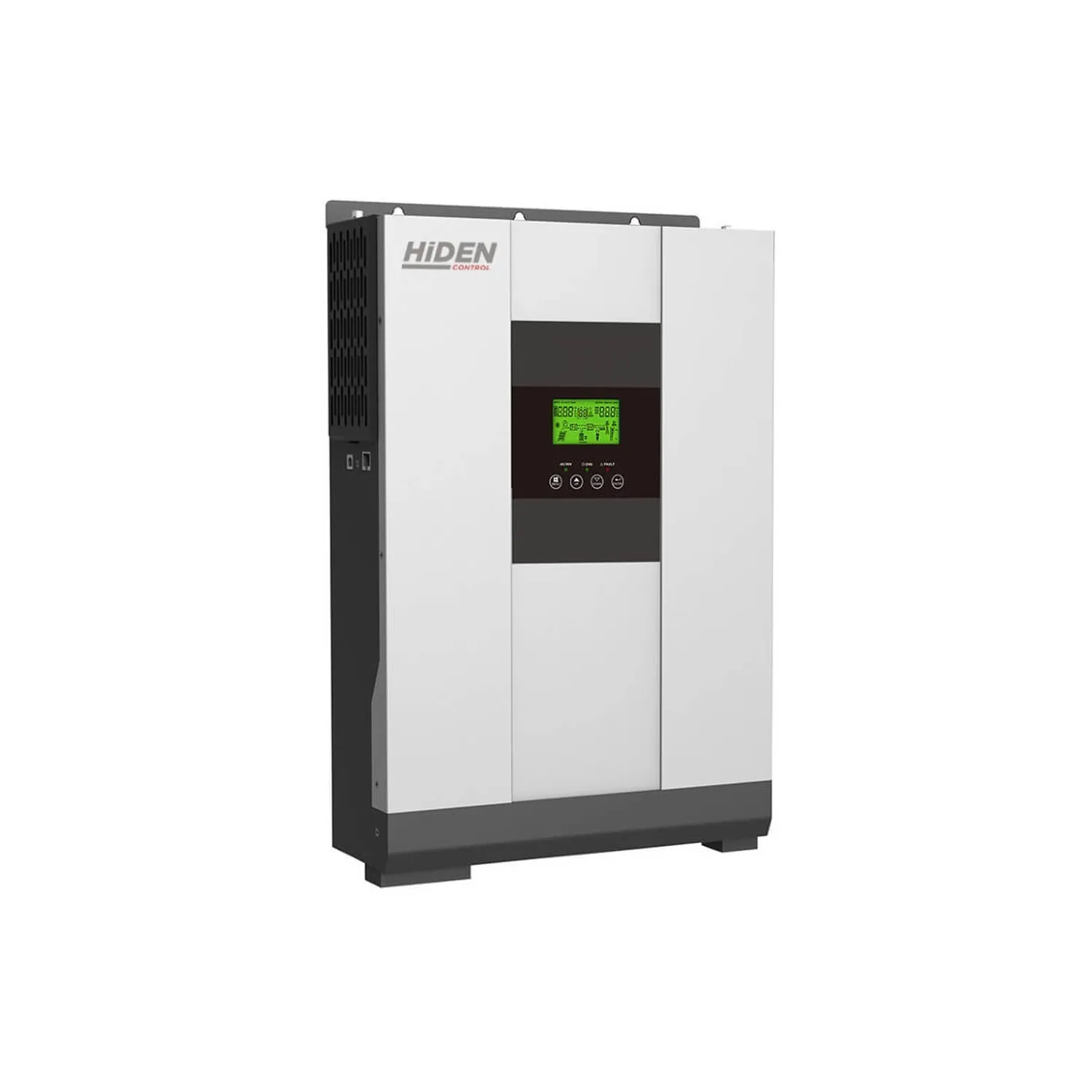

ИБП Hiden Control HS20-5048M — гибридный инвертор 5 кВт 48 В
UPS-LAB - официальный сайт поставщика HiDEN
| Мощность | 5 кВА / 5 кВт |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Контроллер солнечных панелей | MPPT |
| Габариты (Ш×Г×В), мм | 468 × 298 × 125 |
| Вес, кг | 12.4 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
Гибридный инвертор 5 кВт для загородного дома, дачи и солнечной электростанции
Hiden Control HS20-5048M объединяет три устройства в одном настенном корпусе: инвертор мощностью 5000 Вт с чистой синусоидой, зарядное устройство для аккумуляторов и солнечный MPPT-контроллер на 80 А. Коэффициент мощности 1.0 означает, что все 5 кВт доступны для питания нагрузки — без скрытого снижения, характерного для моделей с коэффициентом 0.8 или 0.9.
Устройство решает две задачи: резервное электроснабжение при отключениях сети и экономия электроэнергии за счёт солнечных панелей. Компактные размеры (298 × 468 × 125 мм) и вес 12.4 кг позволяют установить инвертор на стену в котельной, техническом помещении или на веранде.
Солнечные панели до 4320 Вт и экономия электроэнергии
Встроенный MPPT-контроллер принимает до 4320 Вт солнечной энергии. Рабочий диапазон напряжений — 64–130 В, максимальное напряжение холостого хода панелей — 145 В. Это позволяет подключить до 21 панели мощностью 385 Вт (7 параллельных цепочек по 3 панели последовательно).
Ключевая особенность — функция подмешивания. В гибридном режиме энергия от солнечных панелей поступает напрямую на нагрузку, сокращая потребление из сети. Если солнечной мощности недостаточно, сеть автоматически дополняет недостающее. Аккумуляторы при этом используются только при полном отключении сети, что увеличивает их ресурс.
Также доступен циклический режим, в котором инвертор отключается от сети и работает автономно от солнца и аккумуляторов — максимальная экономия при достаточной солнечной генерации.
Резервное питание на 5 кВт и подбор аккумуляторов
HS20-5048M работает с 4 последовательно соединёнными аккумуляторами 12 В (шина 48 В). Поддерживаются AGM, гелевые, с жидким электролитом и LiFePO4. Ток заряда от сети настраивается от 1 до 60 А, от солнечных панелей — до 80 А, суммарно — до 140 А. Рекомендуемая ёмкость — 200 Ач.
Примерное время автономии с четырьмя AGM-аккумуляторами ёмкостью 200 Ач:
- 5000 Вт — около 1 часа 5 минут
- 2500 Вт — около 2 часов 45 минут
- 1000 Вт — около 8 часов
Для увеличения времени автономии подключайте дополнительные линейки аккумуляторов параллельно — время работы растёт быстрее, чем пропорционально ёмкости. Инвертор поддерживает холодный старт от 46 В — запуск от аккумуляторов без сети.
Режимы работы и совместимость с генератором
HS20-5048M предлагает четыре режима приоритета питания, переключаемых через ЖК-дисплей:
- Гибридный — солнце подмешивается на нагрузку, аккумуляторы используются при отключении сети
- Циклический — автономная работа от солнца и аккумуляторов, сеть — резерв
- Резервный — нагрузка питается от сети, аккумуляторы — только при отключении
- Сетевой — расширенный диапазон входного напряжения 90–280 В со снижением мощности ниже 170 В
Устройство совместимо с бензиновыми и дизельными генераторами — в режиме работы от генератора расширен допуск по частоте и напряжению. Алгоритм зарядки — трёхстадийный для свинцово-кислотных АКБ и четырёхстадийный для LiFePO4. Напряжения стадий заряда и порог отключения по разряду настраиваются через меню дисплея.
Для мониторинга доступны порты USB и RS-485 (Modbus).
Важно учитывать при выборе
HS20-5048M построен по резервной (Off-Line) схеме: при наличии сети напряжение проходит на выход без стабилизации. При нестабильном напряжении в сети рекомендуется установить стабилизатор перед инвертором.
Время переключения на аккумуляторы — 10 мс. Этого достаточно для большинства бытовых приборов, включая газовые котлы с электронным управлением. Для чувствительного оборудования (серверы, медицинская техника) нужны ИБП с нулевым временем переключения.
В модели M солнечная энергия используется для питания собственной нагрузки и заряда аккумуляторов. Отдача излишков в сеть доступна в моделях серии PRO.
При входном напряжении ниже 170 В в сетевом режиме мощность на выходе снижается пропорционально — до 50% при 90 В. В режиме UPS при напряжении ниже 170 В происходит переход на аккумуляторы.
| Мощность, кВА | 5 |
| Мощность, кВт | 5 |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 90 ~ 280 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 170 ~ 280 |
| Диапазон вх. частоты без перехода на АКБ | 40 ~ 65 Гц |
| Аккумуляторы | Внешние |
| Тип АКБ | AGM, LiFePO4, Обслуживаемые с жидким электролитом WET, Гелевые / GEL |
| Напряжение цепи пост. тока, В | 48 |
| Ток зарядного устройства, А | 60 |
| Время переключения на батареи | 10 мс |
| Контроллер солнечных панелей | MPPT |
| Тип корпуса | Настенный |
| Точность стабилизации вых. напряжения, % | ± 5% |
| Форма выходного напряжения | Чистая синусоида |
| КПД при работе от сети | >95% |
| КПД при работе от АКБ | 90% |
| Перегрузочная способность инвертера, до перехода на байпас | 110%~150% - 10 сек; 150%~200% - 5 сек |
| Уровень шума, дБ | 45 |
| Комментарий | Встроенный MPPT-контроллер 80 А, номинальная мощность PV 4320 Вт Диапазон напряжений MPPT: 64~130 В, макс. напряжение холостого хода PV: 145 В Функция подмешивания солнечной энергии на нагрузку (модель M, без отдачи в сеть) Суммарный макс. зарядный ток (сеть + солнце): 140 А Холодный старт от 46 В Алгоритм зарядки: 3-стадийный (AGM/GEL/WET), 4-стадийный (LiFePO4) |
| Диапазон рабочих температур | -10 ~ +55 °C |
| Комплектация | USB, RS-485/Modbus, ЖК-дисплей, предохранитель |
| Длина, мм | 298 |
| Ширина, мм | 468 |
| Высота, мм | 125 |
| Совместимость с генератором | Да |
| Вес, кг. | 12.4 |
| Ширина упаковки, мм | 405 |
| Длина упаковки, мм | 610 |
| Высота упаковки, мм | 241 |
| Вес в упаковке, кг. | 15.9 |
