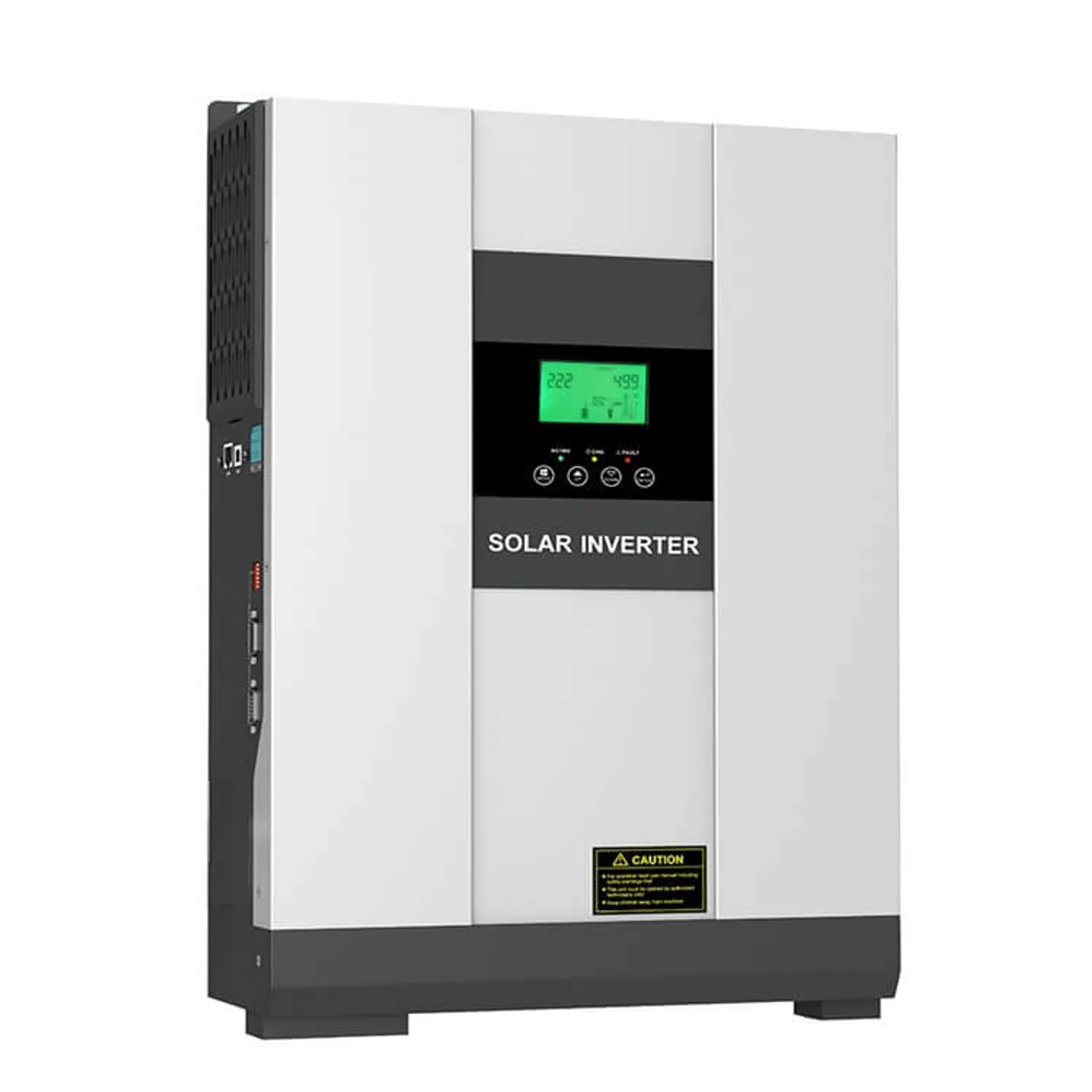

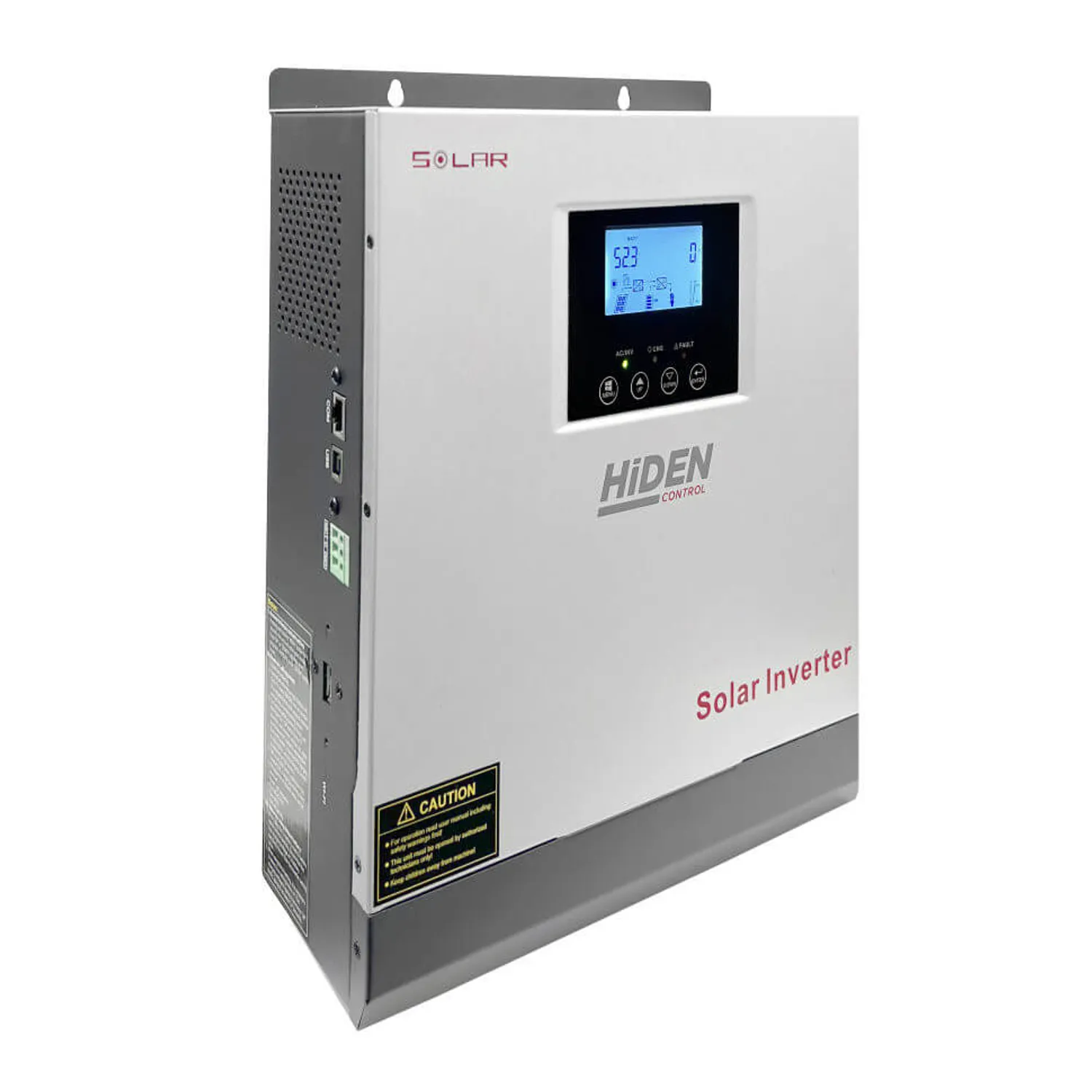

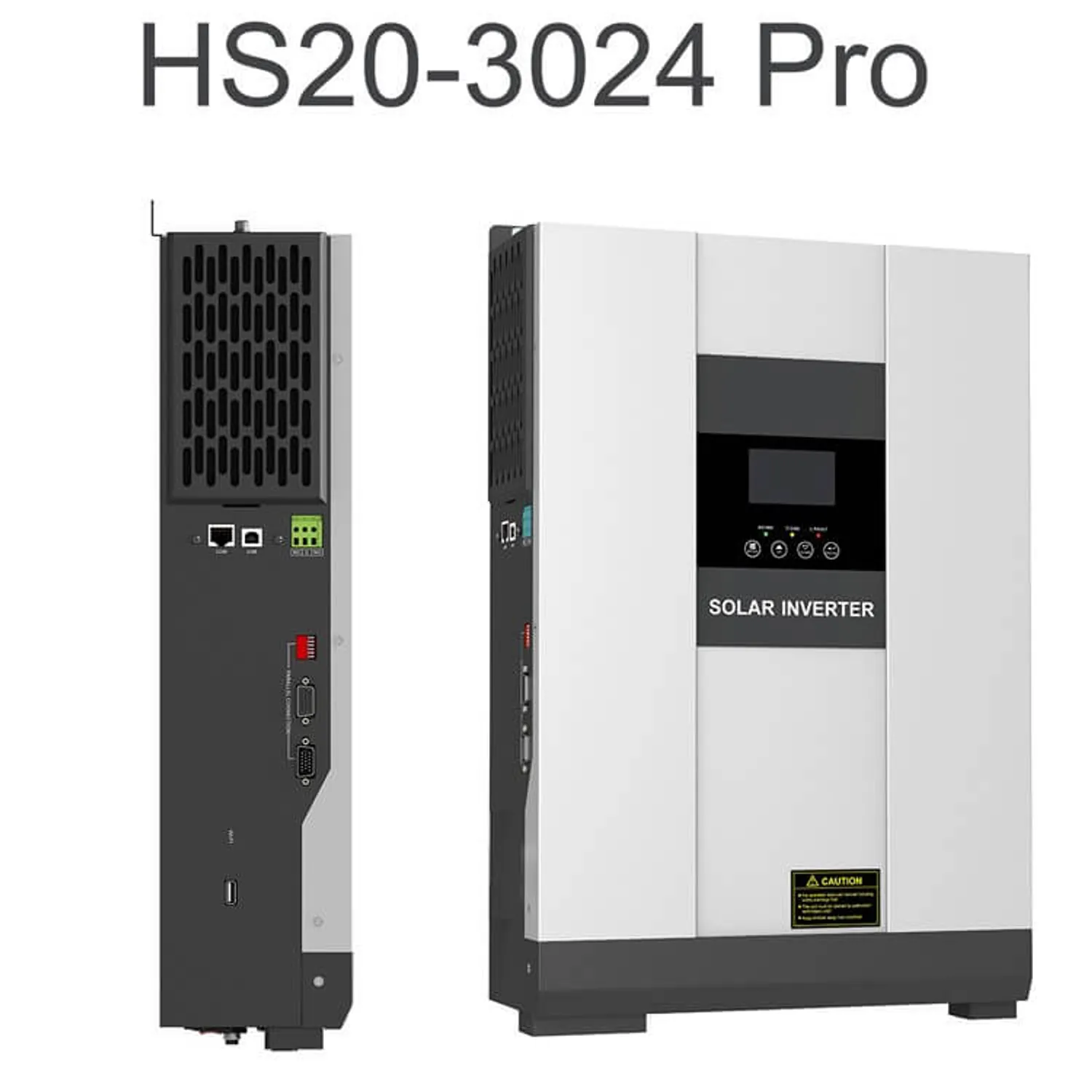

ИБП Hiden Control HS20-3024PRO 3 кВт с MPPT-контроллером
UPS-LAB - официальный сайт поставщика HiDEN
| Мощность | 3 кВА / 3 кВт |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Контроллер солнечных панелей | MPPT |
| Габариты (Ш×Г×В), мм | 468 × 298 × 125 |
| Вес, кг | 8.5 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
Гибридный ИБП 3 кВт для дома с солнечным контроллером
Hiden Control HS20-3024PRO объединяет три функции в одном настенном корпусе: бесперебойное питание от внешних аккумуляторов, заряд от солнечных панелей через встроенный MPPT-контроллер и возврат излишков энергии в сеть. Мощность 3000 Вт при коэффициенте мощности 1.0 позволяет запитать котельную, освещение, насосы и бытовую технику одной фазы загородного дома.
При отключении электричества ИБП автоматически переключается на питание от аккумуляторов за 10 мс и выдаёт чистую синусоиду 230 В — безопасную для циркуляционных насосов, двигателей и любых блоков питания.
MPPT-контроллер 80 А для солнечных панелей
Встроенный контроллер заряда работает по алгоритму MPPT с максимальным током 80 А и принимает напряжение солнечных панелей до 145 В (рабочий диапазон 30–130 В). Это позволяет подключить массив панелей по схеме 3S 4P (12 панелей по 260 Вт) и получать до 3 кВт солнечной энергии.
Функция подмешивания солнечной энергии на нагрузку снижает потребление от сети без перехода на аккумуляторы. Если солнечной мощности больше, чем потребляет нагрузка, излишки могут отдаваться в сеть — функция grid-tie включается и отключается через настройки.
Параллельное подключение до 9 кВт
До трёх HS20-3024PRO работают параллельно, суммируя мощность до 9 кВт на одном батарейном блоке 24 В. Кабель параллельного подключения входит в комплект, интерфейс предустановлен — дополнительных модулей не требуется. Это удобно, когда нагрузка дома растёт: вместо замены ИБП добавляется ещё один блок.
Подбор аккумуляторов и режимы заряда
ИБП работает на шине 24 В — подключаются два аккумулятора 12 В последовательно, ёмкостью от 100 до 250 Ач. Поддерживаются типы: AGM, GEL, аккумуляторы с жидким электролитом и LiFePO4 — тип выбирается в настройках, и зарядный алгоритм адаптируется автоматически.
Ток заряда от сети регулируется от 1 до 60 А с шагом 1 А, что позволяет подобрать скорость заряда под ёмкость установленных батарей. Для увеличения времени автономии аккумуляторы подключаются параллельными парами — штатный способ нарастить запас энергии без ограничений по количеству линеек.
Трёхстадийный алгоритм заряда (постоянный ток → постоянное напряжение → плавающий подзаряд) и встроенная функция десульфатации продлевают срок службы свинцово-кислотных батарей.
Важно учитывать при выборе
- HS20-3024PRO работает по резервной (Off-Line) схеме: в штатном режиме сетевое напряжение проходит на выход без стабилизации. Если в вашей сети частые скачки напряжения, рекомендуется установить перед ИБП стабилизатор напряжения на 5–7 кВт.
- Время переключения на батареи составляет около 10 мс — электроника котлов, роутеров и систем видеонаблюдения, как правило, переносит такой перерыв без сбоев.
- При одновременной работе нагрузки и заряде аккумуляторов с высоким током учитывайте суммарное потребление от сети: если в качестве источника используется генератор на 3 кВА, мощности может не хватить на нагрузку и заряд одновременно.
- Максимальная перегрузка — до 150 % в течение 10 секунд. При подключении оборудования с высоким пусковым током (скважные насосы, компрессоры) убедитесь, что пиковая мощность при запуске не превышает допустимую.
| Мощность, кВА | 3 |
| Мощность, кВт | 3 |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 170 ~ 280 |
| Диапазон вх. частоты без перехода на АКБ | 40 ~ 65 Гц |
| Аккумуляторы | Внешние |
| Тип АКБ | AGM, LiFePO4, Обслуживаемые с жидким электролитом WET, Гелевые / GEL |
| Напряжение цепи пост. тока, В | 24 |
| Ток зарядного устройства, А | 60 |
| Время переключения на батареи | 10 мс |
| Контроллер солнечных панелей | MPPT |
| Тип корпуса | Настенный |
| Точность стабилизации вых. напряжения, % | ± 5% |
| Форма выходного напряжения | Чистая синусоида |
| КПД при работе от АКБ | 90% |
| Перегрузочная способность инвертера, до перехода на байпас | 110-150%: 10 сек; >150%: 5 сек |
| Уровень шума, дБ | 45 |
| Комментарий | Встроенный MPPT контроллер 80А, макс. напряжение PV (Voc) 145В, рабочий диапазон 30~130В Функция подмешивания солнечной энергии на нагрузку (сокращение потребления от сети) Функция отдачи энергии в сеть (grid-tie, отключаемая) Параллельное подключение до 3 устройств (до 9 кВт суммарно) Холодный старт (запуск без сети от АКБ) Десульфатация АКБ (настраиваемая) Настраиваемый приоритет источника: сеть / солнце / гибрид / циклический Диапазон входного напряжения настраивается: 90-280В (широкий) / 170-280В (UPS) / 184-253В (VDE) |
| Диапазон рабочих температур | 0 ~ +40°C |
| Комплектация | USB, RS-485, сухие контакты, ЖК-дисплей, кабель параллельного подключения |
| Длина, мм | 298 |
| Ширина, мм | 468 |
| Высота, мм | 125 |
| Совместимость с генератором | Да |
| Параллельное подключение | до 3 ИБП |
| Вес, кг. | 8.5 |
| Ширина упаковки, мм | 410 |
| Длина упаковки, мм | 300 |
| Высота упаковки, мм | 205 |
