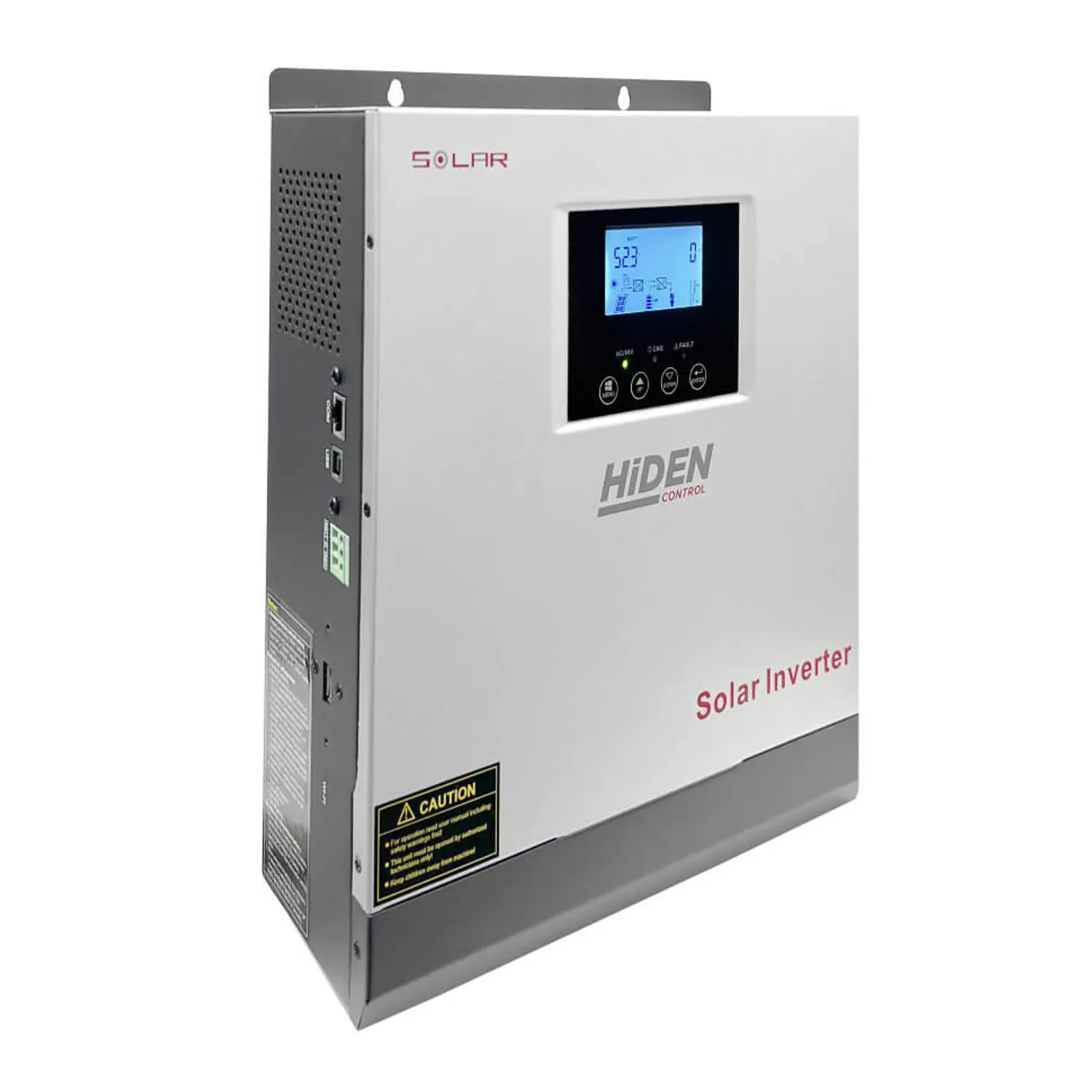

ИБП Hiden Control HS20-3024P 3 кВт с солнечным контроллером
UPS-LAB - официальный сайт поставщика HiDEN
ИБП Hiden Control HS20-3024P обеспечивает резервное питание мощностью 3 кВт с чистой синусоидой на выходе. Встроенный PWM-контроллер (50 А) позволяет заряжать аккумуляторы от солнечных панелей мощностью до 1400 Вт. Компактный настенный корпус, два внешних АКБ 12 В ёмкостью 100–250 Ач, настраиваемый ток заряда 10–30 А.
| Мощность, кВА | 3 |
| Мощность, кВт | 3 |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 90-280 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 170-280 |
| Диапазон вх. частоты без перехода на АКБ | 40-65 Гц |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 24 |
| Ток зарядного устройства, А | 30 |
| Время переключения на батареи | 10 мс |
| Контроллер солнечных панелей | ШИМ (опция) |
| Тип корпуса | Настенное исполнение |
| Точность стабилизации вых. напряжения, % | ± 5% |
| Форма выходного напряжения | Чистая синусоида |
| КПД при работе от сети | >95% |
| КПД при работе от АКБ | 90% |
| Перегрузочная способность инвертера, до перехода на байпас | 110-150%: 10 сек. 150-200%: 1 сек. |
| Перегрузочная способность байпаса, до выключения | 110-125%: 60 сек. 125-150%: 3 сек. 150-200%: 50 мс |
| Уровень шума, дБ | 45 |

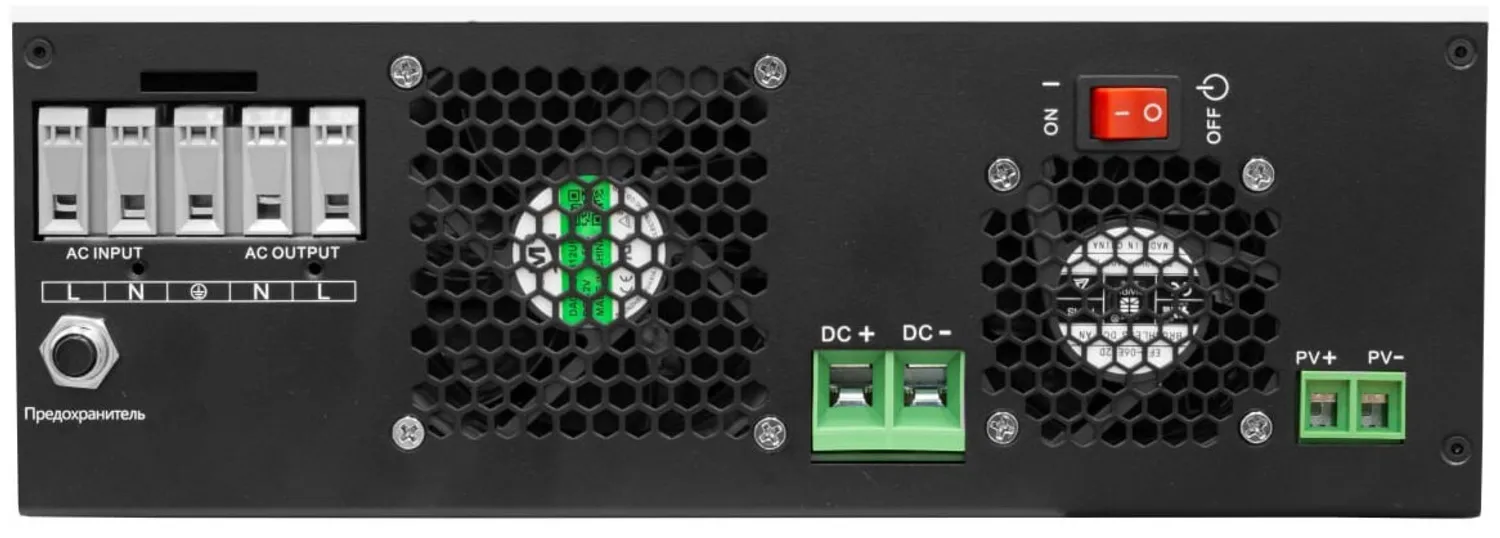

| Комментарий | Встроенный PWM контроллер солнечных панелей (50 А, макс. 1400 Вт, макс. напряжение холостого хода 70 В) Настраиваемый ток заряда от сети: 10-30 А (шаг 10 А) Макс. суммарный ток заряда (сеть + солнце): 60 А (настраивается до 80 А) Трёхфазная конфигурация при объединении 3 инверторов (9 кВт) Холодный старт от 23 В Собственное потребление: от АКБ 25 Вт, от сети 60 Вт Десульфатация АКБ (программируется) Пиковая мощность: 5.4 кВт Класс защиты: IP30 Подключение: клеммная колодка (вход и выход) 3-ступенчатый алгоритм заряда (AGM/GEL/Lead), 4-ступенчатый (Li) |
| Диапазон рабочих температур | 0...+40 °C |

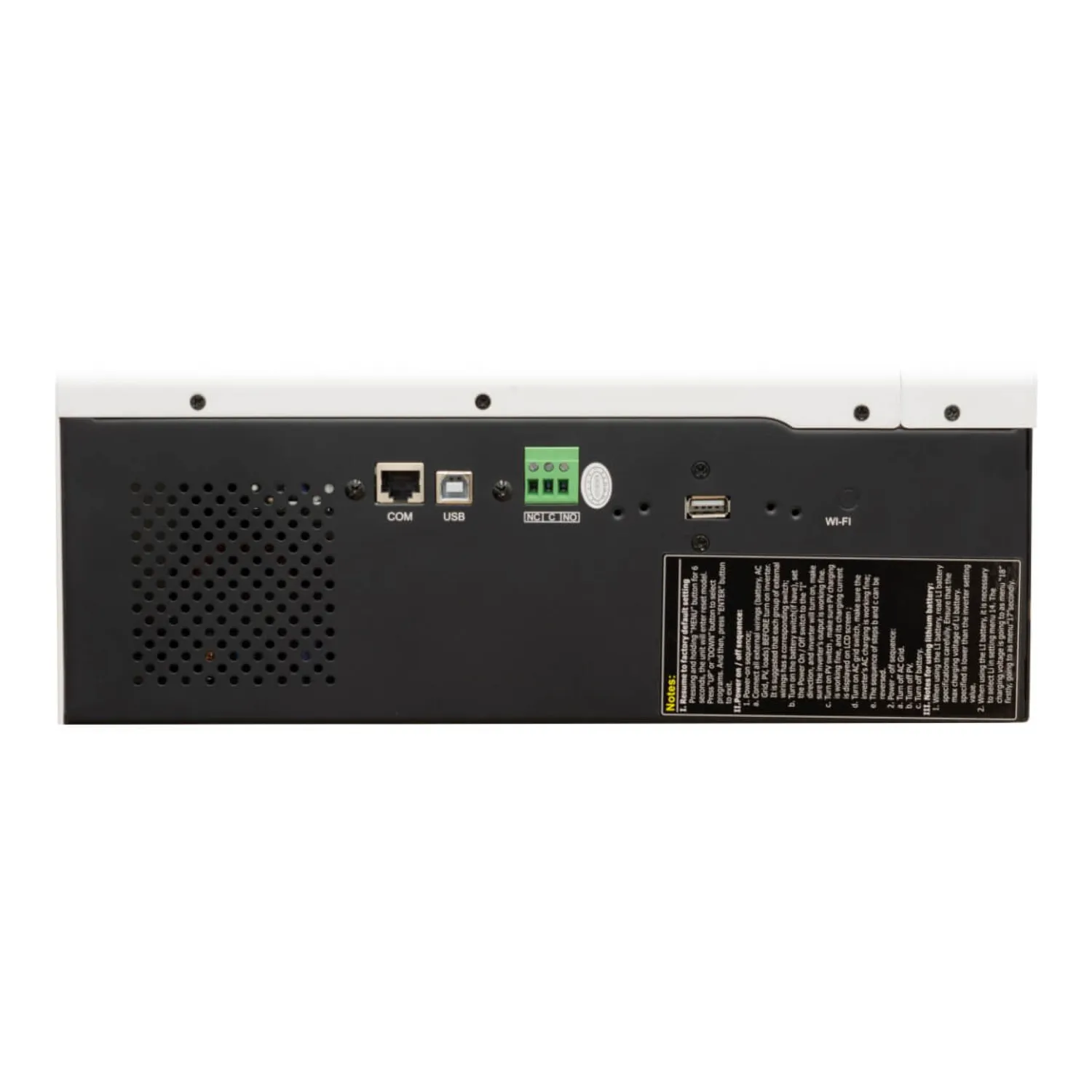

| Комплектация | RS-485, USB, ЖК-дисплей |
| Длина, мм | 125 |
| Ширина, мм | 272 |
| Высота, мм | 355 |
| Совместимость с генератором | Да |
| Параллельное подключение | до 3 ИБП (трёхфазная система) |
| Вес, кг. | 7.2 |
| Ширина упаковки, мм | 373 |
| Длина упаковки, мм | 465 |
| Высота упаковки, мм | 231 |
| Вес в упаковке, кг. | 8.8 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
ИБП Hiden Control HS20-3024P обеспечивает резервное питание мощностью 3 кВт с чистой синусоидой на выходе. Встроенный PWM-контроллер (50 А) позволяет заряжать аккумуляторы от солнечных панелей мощностью до 1400 Вт. Компактный настенный корпус, два внешних АКБ 12 В ёмкостью 100–250 Ач, настраиваемый ток заряда 10–30 А.
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
Резервное и автономное питание 3 кВт для загородного дома
Hiden Control HS20-3024P решает две задачи: обеспечивает бесперебойное электроснабжение дома и дачи при отключениях сети и позволяет использовать энергию солнечных панелей. Номинальная мощность 3 кВт (пиковая — 5,4 кВт) при напряжении аккумуляторной шины 24 В достаточна для одновременной работы циркуляционных насосов, котла отопления, освещения, роутера, видеонаблюдения и бытовой электроники.
Чистая синусоида на выходе инвертора гарантирует корректную работу электродвигателей насосов, компрессоров холодильников и импульсных блоков питания — оборудования, чувствительного к форме напряжения.
Встроенный контроллер заряда от солнечных панелей
PWM-контроллер (50 А) принимает энергию от фотоэлектрических панелей общей мощностью до 1400 Вт с максимальным напряжением холостого хода 70 В. Три режима приоритета позволяют гибко распределять энергию:
- Приоритет сети — солнце и аккумуляторы включаются только при отключении сети
- Гибридный режим — солнечная энергия заряжает АКБ, нагрузка питается от сети
- Приоритет солнца — нагрузка питается от панелей и АКБ, сеть используется как резерв
Настройки приоритетов задаются через ЖК-дисплей с четырьмя функциональными клавишами.
Подбор аккумуляторов и время автономной работы
Для работы необходимы два последовательно соединённых аккумулятора 12 В (напряжение шины — 24 В). Поддерживаются батареи ёмкостью от 100 до 250 Ач типов AGM, GEL, с жидким электролитом и литий-ионные (LiFePO4).
Ток заряда от сети регулируется от 10 до 30 А с шагом 10 А — это позволяет подобрать оптимальный режим для конкретного типа и ёмкости АКБ. При подключении солнечных панелей суммарный ток заряда (сеть + солнце) достигает 60 А.
Пример расчёта автономии: при нагрузке 500 Вт и двух АКБ по 200 Ач время работы составит около 7–8 часов с учётом КПД инвертора 90% и глубины разряда 80%.
Настройка режимов и масштабирование
ЖК-дисплей отображает напряжение сети и инвертора, ток нагрузки, напряжение и ток заряда АКБ, мощность от солнечных панелей. Светодиодные индикаторы сигнализируют о режиме работы, процессе заряда и ошибках.
Среди настроек — диапазон допустимого входного напряжения (режимы 90–280 В и 170–280 В), выходное напряжение (220–240 В), приоритет источника заряда, пороги защиты АКБ от глубокого разряда. Для LiFePO4 предусмотрен отдельный 4-ступенчатый алгоритм заряда.
Три инвертора HS20-3024P объединяются в трёхфазную систему мощностью 9 кВт — для этого предусмотрены DIP-переключатели и кабель параллельной работы.
Важно учитывать при выборе
- Нет стабилизации напряжения от сети. В сетевом режиме напряжение проходит на нагрузку напрямую. При нестабильной сети рекомендуется установить стабилизатор напряжения перед ИБП.
- Перегрузочная способность инвертора ограничена. В батарейном режиме ИБП выдерживает 110–150% нагрузки в течение 10 секунд. Учитывайте пусковые токи электродвигателей — мощные скважные насосы могут превысить допустимую перегрузку при запуске.
- Два аккумулятора обязательны. ИБП не включится без подключённых внешних АКБ — они не входят в комплект поставки.
- Время переключения — 10 мс. При переходе с сети на АКБ нагрузка кратковременно обесточивается. Для большинства бытового оборудования этот перерыв незаметен.
