ИБП Hiden Control HS20-1012P — гибридный инвертор 1000 Вт 12В
UPS-LAB - официальный сайт поставщика HiDEN

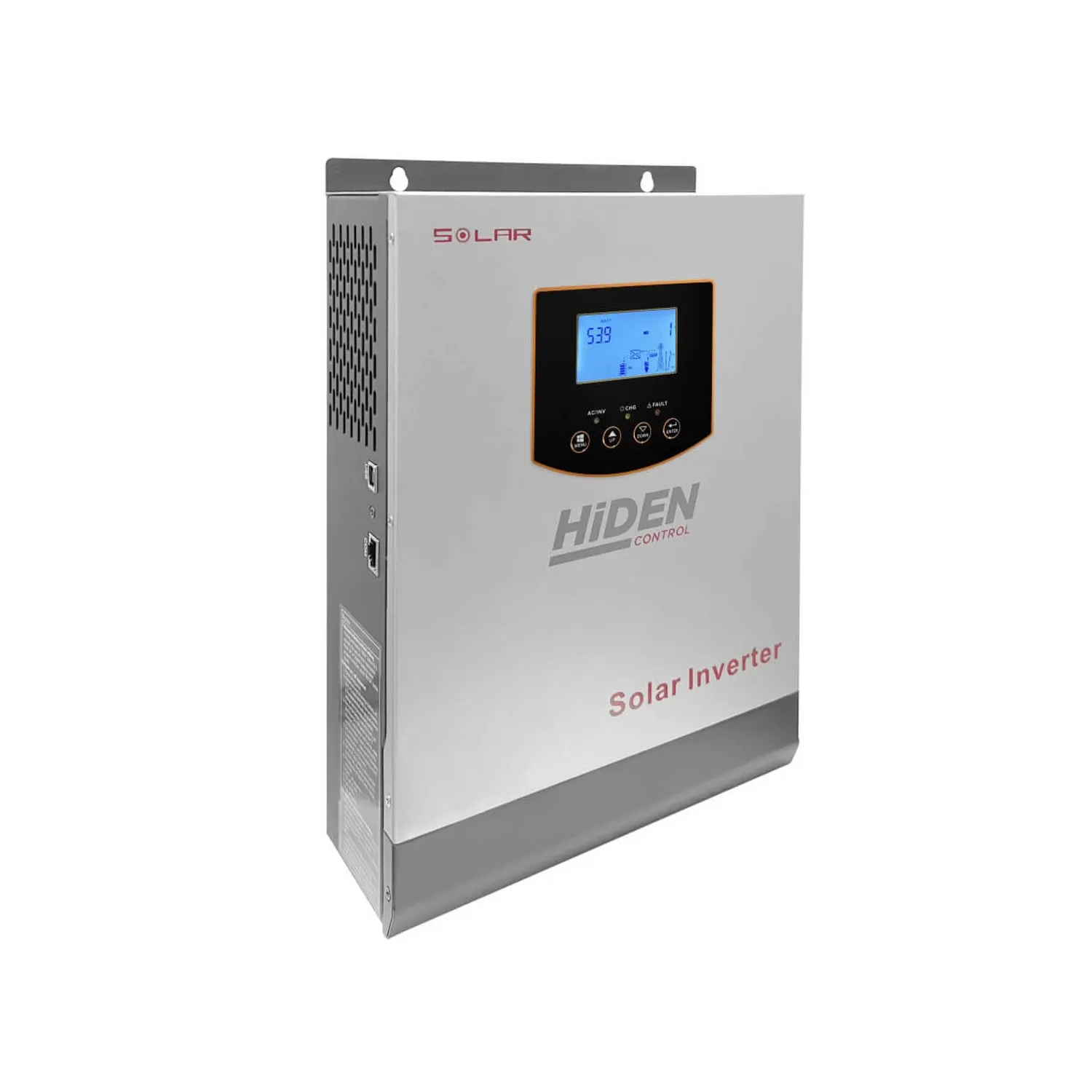

ИБП Hiden Control HS20-1012P — настенный гибридный инвертор 1000 Вт с зарядкой от сети и солнечных панелей. Поддерживает панели до 700 Вт, выдаёт чистую синусоиду и работает в трёх режимах — от сети, солнца или аккумулятора 12 В.
| Мощность, кВА | 1 |
| Мощность, кВт | 1 |
| Кол-во фаз, вх. : вых. | 1:1 |
| Технология | Резервный / Off-Line |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 140~280 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 140~280 |
| Диапазон вх. частоты без перехода на АКБ | 45~55 Гц |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 12 |
| Ток зарядного устройства, А | 20 |
| Время переключения на батареи | 6 мс |
| Контроллер солнечных панелей | ШИМ (опция) |
| Тип корпуса | Настенное исполнение |
| Точность стабилизации вых. напряжения, % | ± 5% |
| Погрешность выходной частоты | ± 5% |
| Форма выходного напряжения | Чистая синусоида |
| Перегрузочная способность инвертера, до перехода на байпас | 110-125%: 60 сек; 125-150%: 3 сек; >150%: 500 мс |
| Уровень шума, дБ | 45 |
| Комментарий | Встроенный PWM контроллер 50А, до 55В (макс. 700 Вт) Настраиваемый ток заряда от сети (1-20А) и от солнца (до 50А) Холодный старт (запуск без сети) ЖК-дисплей с отображением параметров входа/выхода и АКБ |
| Диапазон рабочих температур | 0 ~ +40 °C |
| Комплектация | RS-485 (ModBus), USB, USB кабель, диск с ПО |
| Длина, мм | 225 |
| Ширина, мм | 355 |
| Высота, мм | 92 |
| Совместимость с генератором | Да |
| Вес, кг. | 4.7 |
| Ширина упаковки, мм | 410 |
| Длина упаковки, мм | 300 |
| Высота упаковки, мм | 205 |
| Вес в упаковке, кг. | 5.9 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
ИБП Hiden Control HS20-1012P — настенный гибридный инвертор 1000 Вт с зарядкой от сети и солнечных панелей. Поддерживает панели до 700 Вт, выдаёт чистую синусоиду и работает в трёх режимах — от сети, солнца или аккумулятора 12 В.
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
На комплекты с АКБ даем скидки.
НДС. Доставка по РФ. Обращайтесь!
Звоните: +7 (495) 109-90-77
Пишите: sales@ups-lab.ru
Гибридный ИБП с зарядкой от солнечных панелей
Hiden Control HS20-1012P совмещает функции источника бесперебойного питания и солнечного инвертора в компактном настенном корпусе. Встроенный PWM-контроллер принимает энергию от солнечных панелей общей мощностью до 700 Вт и направляет её на питание нагрузки или зарядку аккумулятора.
PWM-контроллер потребляет меньше энергии по сравнению с MPPT-контроллерами, что позволяет HS20-1012P эффективно работать даже с одной-двумя панелями мощностью 100–350 Вт. Максимальное напряжение холостого хода панелей — 55 В, рабочий диапазон — 15–18 В.
Три режима работы для дома и дачи
Устройство предлагает три режима, переключаемых через меню на ЖК-дисплее:
- Резервный — нагрузка питается от сети, АКБ и солнечные панели задействуются только при отключении электричества
- Гибридный — солнечная энергия используется в первую очередь, сеть подключается при её недостатке
- Циклический — приоритет отдаётся энергии солнца и аккумулятора, сеть работает как резерв
Для резервного питания котла или видеонаблюдения подойдёт первый режим. Для снижения расходов на электроэнергию на даче или в загородном доме — гибридный или циклический.
Аккумуляторы и время автономной работы
HS20-1012P работает с одним внешним аккумулятором 12 В. Поддерживаются батареи типов AGM, GEL, с жидким электролитом и LiFePO4. Для увеличения ёмкости аккумуляторы подключаются параллельно — напряжение остаётся 12 В, а ёмкость суммируется.
Ток заряда от сети настраивается от 1 до 20 А, от солнечных панелей — до 50 А. Трёхстадийный алгоритм зарядки (основной заряд, стабилизация, поддерживающий заряд) продлевает срок службы батарей. Предусмотрена функция периодической десульфатации для свинцово-кислотных АКБ.
Ориентировочное время автономии с батареей AGM 100 Ач: при нагрузке 500 Вт — около 1,5 часа, при полной нагрузке 1000 Вт — около 40 минут. С батареей 200 Ач время более чем удваивается.
Управление и мониторинг
ЖК-дисплей на передней панели отображает входное и выходное напряжение, частоту, мощность нагрузки, напряжение и ток заряда АКБ, напряжение солнечных панелей. Через четыре кнопки управления доступны все настройки: диапазон входного напряжения, приоритет источника зарядки, напряжения заряда и отключения батареи.
Для удалённого мониторинга предусмотрены порты USB и RS-485 (ModBus). Устройство поддерживает холодный старт — запуск от аккумулятора без подключения к сети.
Важно учитывать при выборе
В сетевом режиме напряжение проходит транзитом (байпас) без дополнительной стабилизации. Время переключения на аккумулятор при пропадании сети — 6 мс. Диапазон допустимого входного напряжения настраивается: от 90–280 В (широкий режим) до 170–280 В (режим UPS).
При подключении к газовому котлу учитывайте время переключения 6 мс — большинство современных котлов допускают перерыв питания до 10 мс без сбоев.
Максимальная мощность нагрузки — 1000 Вт (коэффициент мощности 1). Для оборудования с высокими пусковыми токами (кондиционеры, холодильники, насосы) предусматривайте запас по мощности и настройте задержку повторного запуска.
