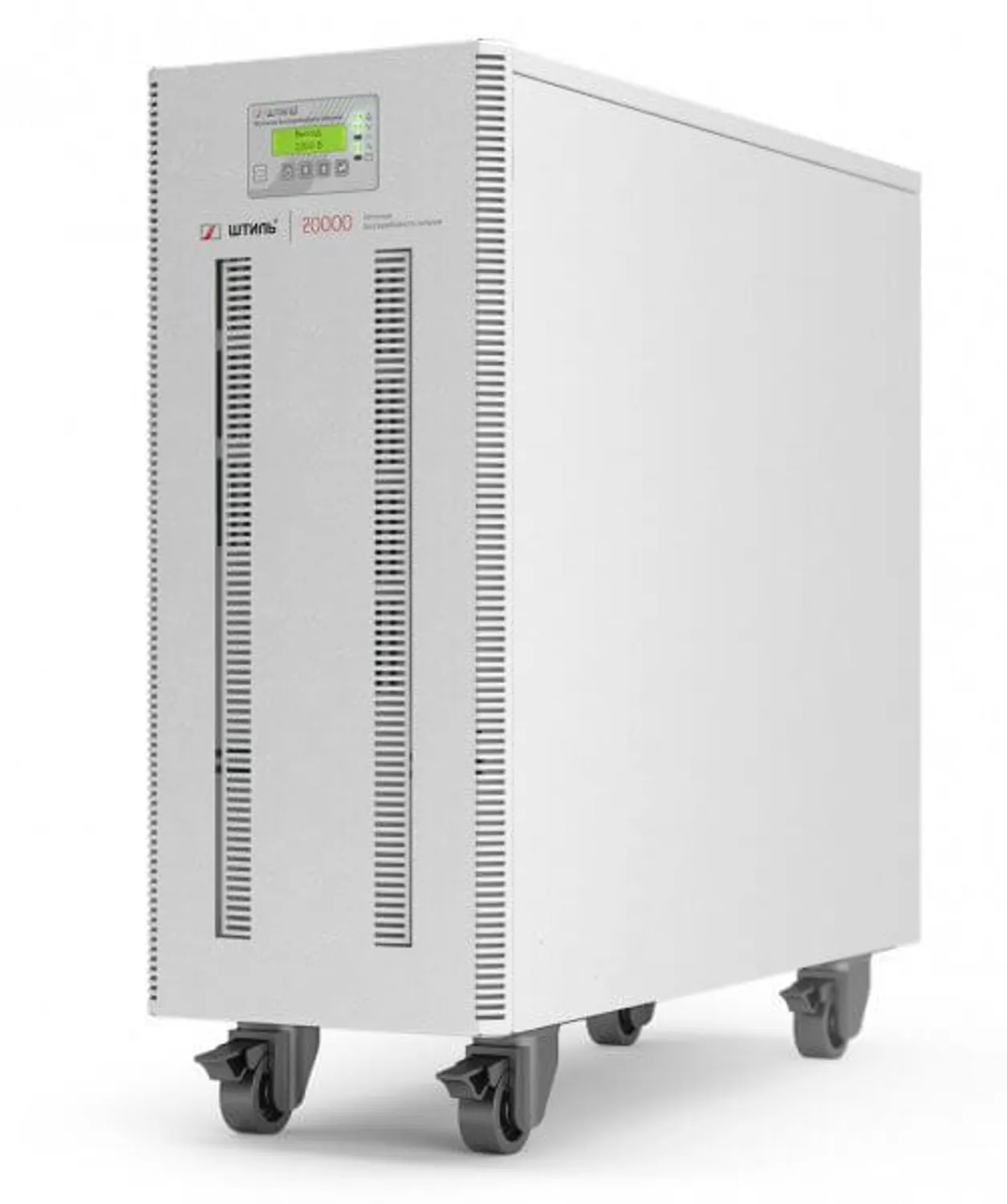

ИБП Штиль ST3120L ( 20 кВА / 16 кВт )
| Мощность | 20 кВА / 16 кВт |
| Кол-во фаз, вх. : вых. | 3:1 |
| Технология | Онлайн |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Габариты (Ш×Г×В), мм | 585 × 255 × 565 |
| Вес, кг | 43 |
| Страна производства | Россия |
| Гарантия производителя | 2 года |
ИБП Штиль ST3120L топологии on-line с трехфазным входом и однофазным выходом предназначены для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:
- серверных, компьютерных залов, небольших и средних ЦОД, IT-инфраструктуры предприятий малого и среднего бизнеса;
- сетевого оборудования;
- телекоммуникационного оборудования;
- конвейерного, станочного оборудования и других промышленных применений;
- систем безопасности и контроля доступа (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.).
Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.
Модели этой серии выполнены в компактном корпусе для напольной установки (исполнение Tower), оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: USB, Ethernet, RS-485, «сухие» контакты (подробнее о картах мониторинга).
Трехфазный вход, однофазный выход
Система ИБП с трехфазным входом и однофазным выходом позволяет более равномерно нагружать промышленную сеть, используя все три фазы. Резервирование входного питания за счёт отдельного ввода для автоматического электронного байпаса гарантирует повышенную надежность защиты ответственного оборудования и устраняет перекос нагрузки на одну из питающих фаз при работе в режиме байпас.
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий предельный диапазон линейного входного напряжения без перехода ИБП в автономный режим - 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
- Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Светодиодный дисплей как опция;
- Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- RS-232;
- USB порт;
- «Сухие» контакты;
- Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP и др.) и RS-485 (протокол Modbus RTU);
- Порт EPO для дистанционного аварийного отключения ИБП;
- ПО для мониторинга одного ИБП;
- ПО для мониторинга множества ИБП;
- Плавный пуск;
Повышенная эксплуатационная готовность
- Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция);
- Возможность замены блоков внешних АБ на месте эксплуатации без отключения оборудования;
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по ""средней"" точке как дополнительные опции);
- Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический электронный байпас;
- Отдельный ввод для автоматического электронного байпаса;
- Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, а также ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию;
Энергоэффективная работа
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
- Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
| Мощность, кВА | 20 |
| Мощность, кВт | 16 |
| Кол-во фаз, вх. : вых. | 3:1 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | 0.99 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 90-135 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 275-475 |
| Диапазон вх. частоты без перехода на АКБ | 43~57 Гц |
| Аккумуляторы | Внешние |
| Тип АКБ | AGM, Гелевые / GEL |
| Напряжение цепи пост. тока, В | 192 |
| Ток зарядного устройства, А | 4 |
| Время переключения на батареи | 0 |
| Время переключения инвертер - байпас, мс | 5 |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Tower / Напольный |
| Точность стабилизации вых. напряжения, % | ±2% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | < 2% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | < 4% |
| КПД при работе от сети | 0.95 |
| КПД при работе от АКБ | 0.94 |
| КПД в режиме ЭКО | 0.99 |
| Перегрузочная способность инвертера, до перехода на байпас | 105% - 130% - 600 с; 130% - 150% - 60 сек; >150% - 1 с |
| Уровень шума, дБ | 45 |
| Диапазон рабочих температур | 5 - 40°С |
| Длина, мм | 255 |
| Ширина, мм | 585 |
| Высота, мм | 565 |
| Опции | Карта SNMP, карта сухих контактов. |
| Вес, кг. | 43 |
