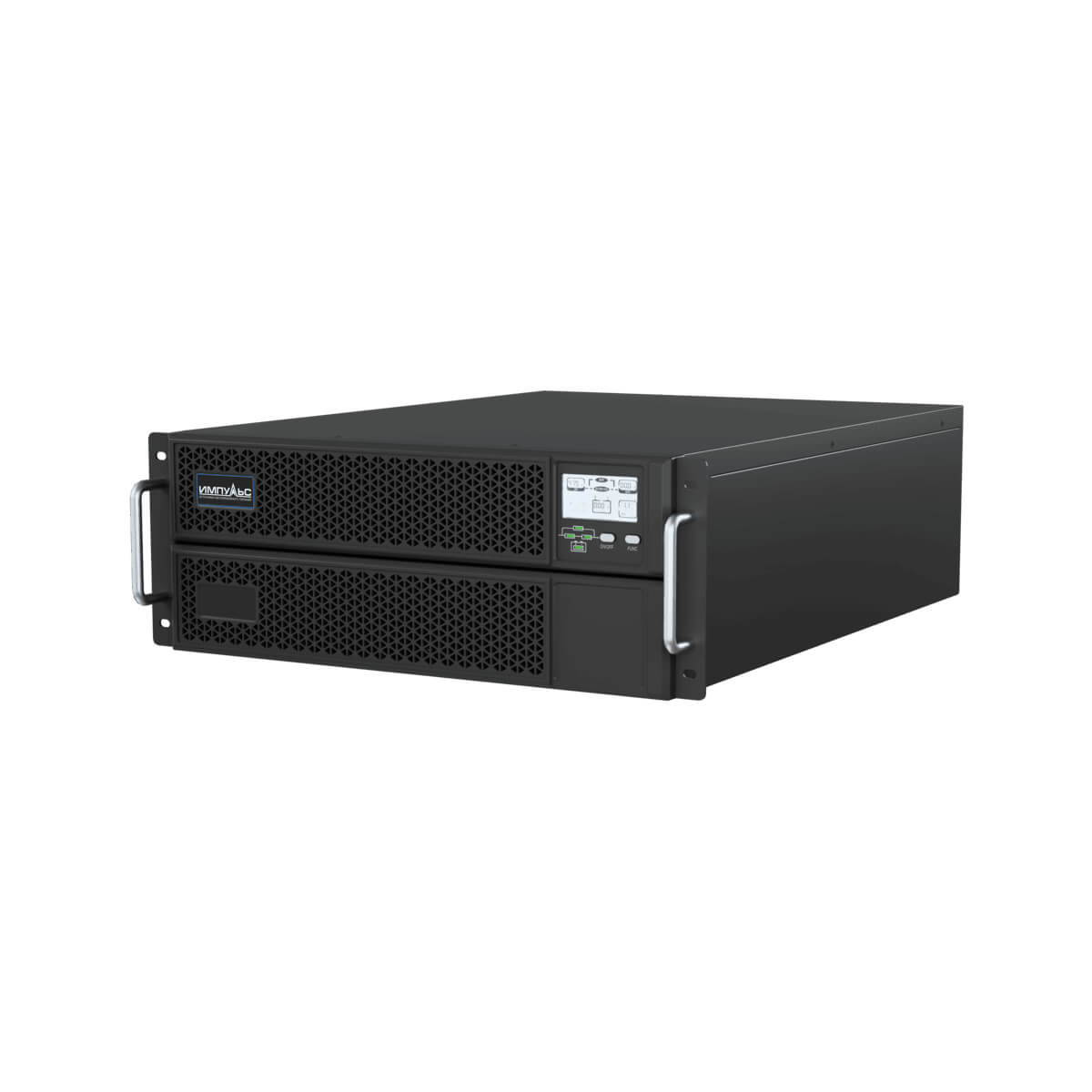

ИБП ИМПУЛЬС ФОРВАРД 3120 / FV20321 ( 20 кВА / 20 кВт )
Промышленный источник бесперебойного питания ИМПУЛЬС ФОРВАРД 3120 с двойным преобразованием (On-Line). Модель с трехфазным входом и однофазным выходом (3/1) обладает мощностью 20 кВА / 20 кВт и предназначена для монтажа в 19-дюймовую стойку (4U). Подходит для равномерного распределения нагрузки по фазам и защиты ЦОД, серверного и телекоммуникационного оборудования. Работает с внешними АКБ для масштабирования времени автономии.
| Мощность, кВА | 20 |
| Мощность, кВт | 20 |
| Кол-во фаз, вх. : вых. | 1:1, 3:1 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | 0.99 |
| Входной КНИ THDi | < 4% |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 121 ~ 288 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 176 ~ 288 |
| Диапазон вх. частоты без перехода на АКБ | 40-70 |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 192, 216, 240, 264, 288 |
| Ток зарядного устройства, А | 8 |
| Время переключения на батареи | 0 |
| Время переключения инвертер - байпас, мс | 0 |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Rack / в стойку 19", Tower / Башня |
| Точность стабилизации вых. напряжения, % | ± 1% |
| Погрешность выходной частоты | ± 0.1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | < 1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | ≤ 3% |
| КПД при работе от сети | 95% |
| КПД в режиме ЭКО | 98% |
| Перегрузочная способность инвертера, до перехода на байпас | 105%-110%: отключение через 10 мин 111%-125%: отключение через 1 мин 126%-150%: отключение через 30 сек >150%: отключение через 200 мсек |
| Перегрузочная способность байпаса, до выключения | > 125%: время работы не ограничено 126%-130%: отключение через 5 мин 131%-150%: отключение через 1 мин > 150%: отключение через 200 мсек |
| Уровень шума, дБ | 62 |
| Комментарий | - Высота 4U, - Возможность подключения в параллель до 4х устройств, - Режим самотестирования, - Автоматическая регулировка скорости вращения вентиляторов, - Холодный старт, - Совместимость с генератором |
| Диапазон рабочих температур | 0...+40 °C |
| Комплектация | RS232, EPO, RS485, Смарт-слот |
| Длина, мм | 660 |
| Ширина, мм | 440 |
| Высота, мм | 172 |
| Вес, кг. | 23.5 |
| Опции | USB, SNMP карта, Карта сухих контактов, карта параллельной работы |
| Страна производства | Китай, Россия |
| Гарантия производителя | 2 года |
Промышленный источник бесперебойного питания ИМПУЛЬС ФОРВАРД 3120 с двойным преобразованием (On-Line). Модель с трехфазным входом и однофазным выходом (3/1) обладает мощностью 20 кВА / 20 кВт и предназначена для монтажа в 19-дюймовую стойку (4U). Подходит для равномерного распределения нагрузки по фазам и защиты ЦОД, серверного и телекоммуникационного оборудования. Работает с внешними АКБ для масштабирования времени автономии.
| Мощность, кВА | 20 |
| Мощность, кВт | 20 |
| Кол-во фаз, вх. : вых. | 1:1, 3:1 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | 0.99 |
| Входной КНИ THDi | < 4% |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 121 ~ 288 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 176 ~ 288 |
| Диапазон вх. частоты без перехода на АКБ | 40-70 |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 192, 216, 240, 264, 288 |
| Ток зарядного устройства, А | 8 |
| Время переключения на батареи | 0 |
| Время переключения инвертер - байпас, мс | 0 |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Rack / в стойку 19", Tower / Башня |
| Точность стабилизации вых. напряжения, % | ± 1% |
| Погрешность выходной частоты | ± 0.1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | < 1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | ≤ 3% |
| КПД при работе от сети | 95% |
| КПД в режиме ЭКО | 98% |
| Перегрузочная способность инвертера, до перехода на байпас | 105%-110%: отключение через 10 мин 111%-125%: отключение через 1 мин 126%-150%: отключение через 30 сек >150%: отключение через 200 мсек |
| Перегрузочная способность байпаса, до выключения | > 125%: время работы не ограничено 126%-130%: отключение через 5 мин 131%-150%: отключение через 1 мин > 150%: отключение через 200 мсек |
| Уровень шума, дБ | 62 |
| Комментарий | - Высота 4U, - Возможность подключения в параллель до 4х устройств, - Режим самотестирования, - Автоматическая регулировка скорости вращения вентиляторов, - Холодный старт, - Совместимость с генератором |
| Диапазон рабочих температур | 0...+40 °C |
| Комплектация | RS232, EPO, RS485, Смарт-слот |
| Длина, мм | 660 |
| Ширина, мм | 440 |
| Высота, мм | 172 |
| Вес, кг. | 23.5 |
| Опции | USB, SNMP карта, Карта сухих контактов, карта параллельной работы |
| Страна производства | Китай, Россия |
| Гарантия производителя | 2 года |
Краткий обзор ИБП ИМПУЛЬС ФОРВАРД 3120
ИБП ИМПУЛЬС ФОРВАРД 3120 — это высокопроизводительный On-Line ИБП, построенный по схеме двойного преобразования с полным цифровым управлением (DSP). Обладая мощностью 20 кВА / 20 кВт, он предназначен для обеспечения стабильного и бесперебойного питания критичной нагрузки. Конфигурация с трехфазным входом и однофазным выходом (3 в 1) обеспечивает равномерное распределение мощности по трем входным фазам, что особенно важно для сбалансированной нагрузки сети.
Исполнение корпуса в форм-факторе 4U позволяет устанавливать устройство в стандартный телекоммуникационный шкаф 19 дюймов. Модель работает с внешними аккумуляторными батареями, что дает возможность гибко настраивать время автономной работы в соответствии с требованиями.
Преимущества и особенности
- Высокий КПД: Эффективность в режиме online достигает 95%, что снижает затраты на электроэнергию и тепловыделение.
- Коэффициент мощности 1: Позволяет подключать нагрузку до 20 кВт, подходит для современных серверов и IT-оборудования.
- Параллельная работа: Возможность подключения до 4-х устройств в параллель для увеличения мощности или резервирования (N+X).
- Гибкая конфигурация: Поддерживает перенастройку для работы в режиме 1/1 (однофазный вход/выход) без снижения выходной мощности.
- Широкий диапазон входного напряжения: Обеспечивает стабильную работу в условиях нестабильных электросетей без перехода на АКБ.
- Интеллектуальная зарядка: Мощное зарядное устройство (8 А) с цифровым управлением для работы с батарейными массивами большой емкости.
Область применения
ИБП ИМПУЛЬС ФОРВАРД 3120 является надежным решением для защиты:
- Центров обработки данных (ЦОД) и серверных комнат
- АСУ ТП и промышленного оборудования
- Медицинского и диагностического оборудования
- Телекоммуникационных узлов и оборудования связи
- Периферийного и офисного оборудования
Гарантия на устройство составляет 2 года при условии выполнения ПНР авторизованным СЦ.
