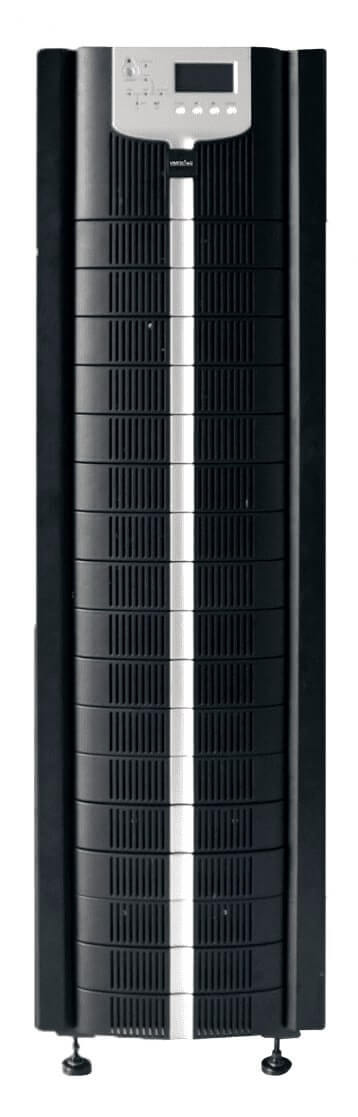

ИБП Импульс ФОРА Н 3340 / FA40332 ( 40 кВА / 36 кВт )
UPS-LAB - официальный сайт поставщика ИМПУЛЬС
| Мощность | 40 кВА / 36 кВт |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Габариты (Ш×Г×В), мм | 250 × 836 × 770 |
| Вес, кг | 61 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
Области применения ИБП Импульс ФОРА Н 3340 / FA40332
- ЦОД и серверное оборудование
- АСУ ТП
- Медицинское и диагностическое оборудование
- Телекоммуникационное оборудование и оборудование связи
- Периферийное оборудование и рабочие станции
Преимущества
- Высокая энергоэффективность, до 96%
- Высокий входной коэффициент мощности, >0.99
- Искажения входного тока, THDi<4%
- "Холодный старт" (Запуск от АКБ)
- Многоуровневая защита: Защита от перегрева (8 температурных сенсоров), Защита от перегрузки, Защита АКБ от глубокого разряда, Контроль отказа вентиляторов охлаждения, Защита от короткого замыкания по выходу
- Четыре встроенных автоматических выключателя, обеспечивающих полную защиту при возникновении аварийных ситуаций
- Интеллектуальное управление зарядом АКБ, обеспечивающее максимальный срок службы батарей
- Дружественный интерфейс пользователя, ЖК-дисплей высокого разрешения
- Параллельное подключение до 8-ми ИБП
Режимы работы
Данный напольный ИБП относится к типу Онлайн с двойным преобразованием и может работать в следующих режимах:
- Нормальный режим
- Режим АКБ
- Режим байпаса
- Сервисный режим (механический байпас)
- Экономичный режим (ECO)
- Режим автоматического перезапуска
- Режим частотного преобразователя.
Нормальный режим
Инвертор постоянно питает критичную нагрузку переменного тока. Выпрямитель/зарядное устройство получает питание от входной сети и подает постоянный ток на инвертор, одновременно заряжая батареи в бустерном или плавающем режиме.
Режим АКБ
В случае отключения питания на входе или выходе параметров входной сети за допустимые пределы ИБП автоматически переключится в режим работы от батарей. Инвертор при этом продолжает питать нагрузку, используя энергию АКБ, переключение в данный режим происходит без перерыва в электропитании нагрузки. После восстановления входной сети ИБП автоматически возвращается в "Нормальный режим".
Режим байпаса
Если перегрузочная способность инвертора будет превышена в нормальном режиме, или по любым другим причинам инвертор выйдет из строя, нагрузка будет автоматически переключена на питание по цепи статического байпаса. При этом, если выход инвертора и вход байпаса синхронизированы между собой, переключение произойдет безе перерыва питания нагрузки. Если инвертор и вход байпаса не синхронизированы, при переключении возможен перерыв в питании нагрузки длительностью не более \x{00be} одного периода – 15 миллисекунд при 50 Гц, и 12,5 миллисекунд при 60 Гц. Пауза необходима для того, чтобы избежать броска тока при переключении несинхронизированных источников питания. Переключение в режим байпаса так же можно осуществить в ручном режиме через панель управления.
Сервисный режим (механический байпас)
В сервисном режиме питание нагрузки осуществляется от входа байпаса через цепь механического (сервисного ручного) байпаса. Это позволяет производить обслуживание и ремонт ИБП без отключения нагрузки.
Экономичный режим (ECO)
Данный режим работы используется для повышения энергоэффективности ИБП. При этом нагрузка получает питание через цепь статического байпаса, инвертор находится в дежурном режиме. При отказе входной сети ИМПУЛЬС ФОРА 3340 (FA40332) автоматически переключается в Режим АКБ.
Режим автоматического перезапуска
Продолжительный сбой в питающей сети переменного тока может привести к разряду батарей. Инвертор отключится, когда напряжение батарей достигнет минимального порога разряда (EOD). Источник может быть настроен на "Режим автоматического запуска после EOD". ИБП запускается через некоторое время, после восстановления входной питающей сети переменного тока. Параметры режима и время задержки настраиваются сервисным инженером.
Режим преобразования частоты (стабилизатора)
При установке ИБП в режим преобразования частоты, ИБП способен независимо от частоты входной сети генерировать стабильное выходное напряжение переменного тока фиксированной частоты (50Гц или 60Гц, в зависимости от настройки). В данном режиме линия статического байпаса отключена и заблокирована.
Установка
- ИБП рассчитан для установки и эксплуатации внутри помещений. Охлаждение конструкции обеспечивается встроенной системой принудительной вентиляции. Поэтому при установке необходимо обеспечить достаточное свободное пространство для беспрепятственной циркуляции воздуха.
- Размещать бесперебойник нужно вдали от источников воды, высокой температуры, горючих газов, агрессивных сред, пыли, прямых солнечных лучей. Также следует избегать установки в среде с электропроводной пылью.
- Оптимальная температура воздуха для аккумуляторов составляет 20-25 C. Эксплуатация в условиях повышенной температуры снизит срок службы батарей. При температуре ниже 20 C снижается емкость батареи. В конце процесса заряда батарея может генерировать небольшой объём газообразного водорода и кислорода. Убедитесь, что циркуляция свежего воздуха в месте установки АКБ соответствует требованиям стандарта EN50272-2001.
- При использовании вместе с ИМПУЛЬС ФОРА 3340 (FA40332) внешних батарейных шкафов необходимо, чтобы выключатели (или предохранители) располагались как можно ближе к батареям, а кабельные линии имели минимальную длину.
| Мощность, кВА | 40 |
| Мощность, кВт | 36 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | >0.99 |
| Входной КНИ THDi | <3% (100% линейная нагрузка) |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 304-478 |
| Диапазон вх. частоты без перехода на АКБ | 40-70 Гц |
| Аккумуляторы | Внешние |
| Тип АКБ | AGM |
| Напряжение цепи пост. тока, В | 384, 408, 432, 456, 480, 504, 528 |
| Ток зарядного устройства, А | 16 |
| Время переключения на батареи | 0 |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Tower / Напольный |
| Точность стабилизации вых. напряжения, % | 1% при сбалансированной нагрузке; 1.5% при несбалансированной нагрузке |
| Погрешность выходной частоты | 0.1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | <1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | <5.5% |
| КПД при работе от сети | 96% |
| КПД при работе от АКБ | 96% |
| КПД в режиме ЭКО | 98% |
| Перегрузочная способность инвертера, до перехода на байпас | 110% – 60 мин.; 125% – 10 мин.; 150% – 1 мин.; >150% – 200 мсек |
| Уровень шума, дБ | 55 |
| Диапазон рабочих температур | 0 - 40 °С |
| Длина, мм | 836 |
| Ширина, мм | 250 |
| Высота, мм | 770 |
| Вес, кг. | 61 |
