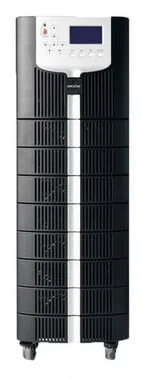

ИБП Импульс ФОРА Н 3320 / FA20332 ( 20 кВА / 18 кВт )

Области применения ИБП Импульс ФОРА Н 3320 / FA20332

• ЦОД и серверное оборудование
• АСУ ТП
• Медицинское и диагностическое оборудование
• Телекоммуникационное оборудование и оборудование связи
• Периферийное оборудование и рабочие станции

Преимущества

• Высокая энергоэффективность, до 96%
• Высокий входной коэффициент мощности, >0.99
• Искажения входного тока, THDi<4%
• "Холодный старт" (Запуск от АКБ)
• Многоуровневая защита: Защита от перегрева (8 температурных сенсоров), Защита от перегрузки, Защита АКБ от глубокого разряда, Контроль отказа вентиляторов охлаждения, Защита от короткого замыкания по выходу
• Четыре встроенных автоматических выключателя, обеспечивающих полную защиту при возникновении аварийных ситуаций
• Интеллектуальное управление зарядом АКБ, обеспечивающее максимальный срок службы батарей
• Дружественный интерфейс пользователя, ЖК-дисплей высокого разрешения
• Параллельное подключение до 8-ми ИБП

Режимы работы ИМПУЛЬС ФОРА Н 3320 (FA20332)

Данный напольный ИБП относится к типу Онлайн с двойным преобразованием и может работать в следующих режимах:

• Нормальный режим
• Режим АКБ
• Режим байпаса
• Сервисный режим (механический байпас)
• Экономичный режим (ECO)
• Режим автоматического перезапуска
• Режим частотного преобразователя.

Нормальный режим

Инвертор постоянно питает критичную нагрузку переменного тока. Выпрямитель/зарядное устройство получает питание от входной сети и подает постоянный ток на инвертор, одновременно заряжая батареи в бустерном или плавающем режиме.

Режим АКБ

В случае отключения питания на входе или выходе параметров входной сети за допустимые пределы ФОРА Н 3320 (FA20332) автоматически переключится в режим работы от батарей. Инвертор при этом продолжает питать нагрузку, используя энергию АКБ, переключение в данный режим происходит без перерыва в электропитании нагрузки. После восстановления входной сети ИБП автоматически возвращается в "Нормальный режим".

Режим байпаса

Если перегрузочная способность инвертора будет превышена в нормальном режиме, или по любым другим причинам инвертор выйдет из строя, нагрузка будет автоматически переключена на питание по цепи статического байпаса. При этом, если выход инвертора и вход байпаса синхронизированы между собой, переключение произойдет безе перерыва питания нагрузки. Если инвертор и вход байпаса не синхронизированы, при переключении возможен перерыв в питании нагрузки длительностью не более \x{00be} одного периода – 15 миллисекунд при 50 Гц, и 12,5 миллисекунд при 60 Гц. Пауза необходима для того, чтобы избежать броска тока при переключении несинхронизированных источников питания. Переключение в режим байпаса так же можно осуществить в ручном режиме через панель управления ИМПУЛЬС ФОРА Н 3320 (FA20332).

Сервисный режим (механический байпас)

В сервисном режиме питание нагрузки осуществляется от входа байпаса через цепь механического (сервисного ручного) байпаса. Это позволяет производить обслуживание и ремонт ФОРА Н 3320 (FA20332) без отключения нагрузки.

Экономичный режим (ECO)

Данный режим работы используется для повышения энергоэффективности ИБП. При этом нагрузка получает питание через цепь статического байпаса, инвертор находится в дежурном режиме. При отказе входной сети ИМПУЛЬС ФОРА Н 3320 (FA20332) автоматически переключается в Режим АКБ.

Режим автоматического перезапуска

Продолжительный сбой в питающей сети переменного тока может привести к разряду батарей. Инвертор отключится, когда напряжение батарей достигнет минимального порога разряда (EOD). ФОРА Н 3320 (FA20332) может быть настроен на "Режим автоматического запуска после EOD". ИБП запускается через некоторое время, после восстановления входной питающей сети переменного тока. Параметры режима и время задержки настраиваются сервисным инженером.

Режим преобразования частоты (стабилизатора)

При установке ИБП в режим преобразования частоты, ИБП способен независимо от частоты входной сети генерировать стабильное выходное напряжение переменного тока фиксированной частоты (50Гц или 60Гц, в зависимости от настройки). В данном режиме линия статического байпаса отключена и заблокирована.

Установка ИБП ИМПУЛЬС ФОРА Н 3320 (FA20332)

• ИБП ФОРА Н 3320 (FA20332) рассчитан для установки и эксплуатации внутри помещений. Охлаждение конструкции обеспечивается встроенной системой принудительной вентиляции. Поэтому при установке необходимо обеспечить достаточное свободное пространство для беспрепятственной циркуляции воздуха.
• Размещать бесперебойник нужно вдали от источников воды, высокой температуры, горючих газов, агрессивных сред, пыли, прямых солнечных лучей. Также следует избегать установки в среде с электропроводной пылью.
• Оптимальная температура воздуха для аккумуляторов составляет 20-25 C. Эксплуатация в условиях повышенной температуры снизит срок службы батарей. При температуре ниже 20 C снижается емкость батареи. В конце процесса заряда батарея может генерировать небольшой объём газообразного водорода и кислорода. Убедитесь, что циркуляция свежего воздуха в месте установки АКБ соответствует требованиям стандарта EN50272-2001.
• При использовании вместе с ИМПУЛЬС ФОРА Н 3320 (FA20332) внешних батарейных шкафов необходимо, чтобы выключатели (или предохранители) располагались как можно ближе к батареям, а кабельные линии имели минимальную длину.
