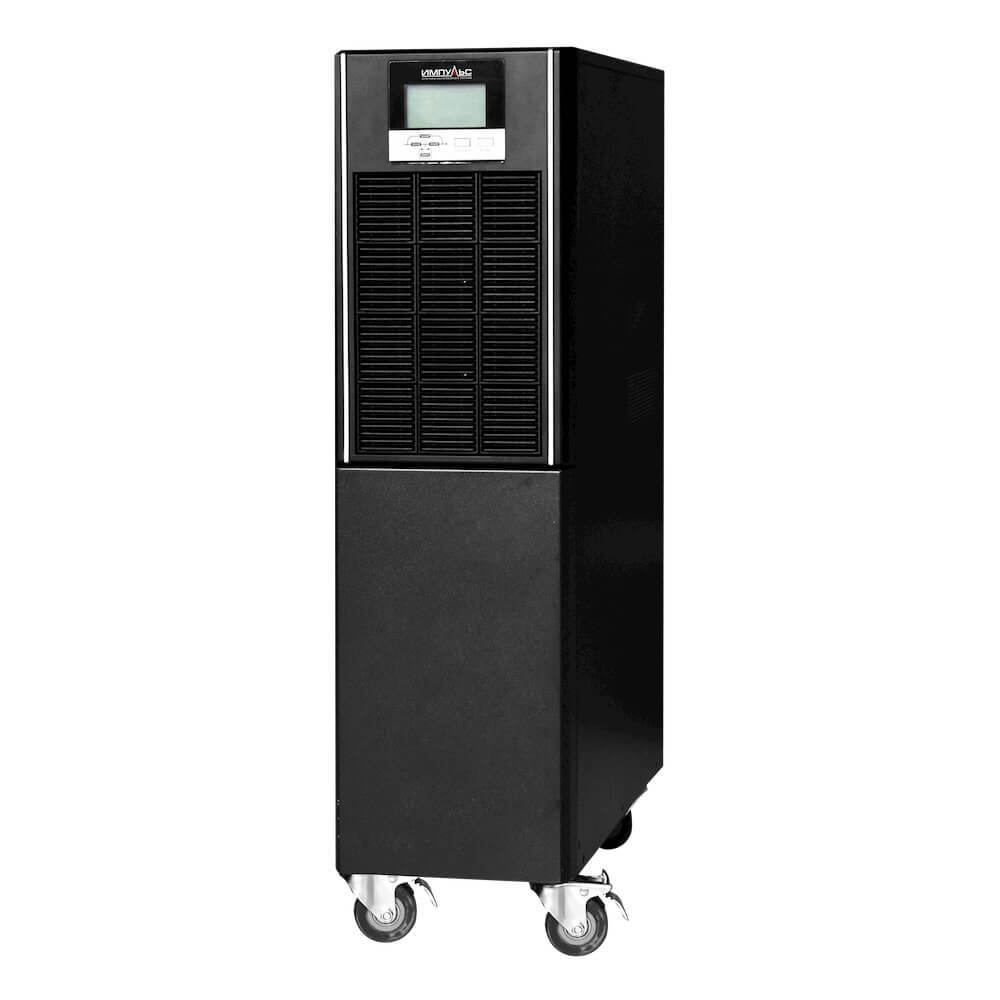

ИБП Импульс ФОРА 10000 / FA10301 ( 10 кВА / 10 кВт )

Области применения ИБП Импульс ФОРА 10000 / FA10301

• Серверное оборудование
• Дежурное освещение
• Коммутаторы, маршрутизаторы, сетевое оборудование
• Системы хранения данных
• Малое промышленное оборудование
• PLC-контроллеры
• Концентраторы телекоммуникационных сетей
• Холодильные и промышленные установки
• Системы видеонаблюдения

Комплектация

• 1 ИБП
• 1 руководство по эксплуатации

Рекомендации по эксплуатации ИБП ИМПУЛЬС ФОРА 10000 (FA10301)

Режим работы

Включение ИБП в нормальном режиме

• Перед включением устройства убедитесь, что подключение питания выполнено правильно, после этого замкните выключатель аккумуляторов (этот шаг необходим только для модели с внешними АКБ), после этого замкните внешний входной автоматический выключатель и выключатель байпаса на задней панели ИБП. ИБП начнет процедуру запуска, включатся вентиляторы и начнется включение линии байпаса.
• После того, как индикатор выпрямителя REC загорится зеленым, включится индикатор BYPASS, а светодиод байпаса загорится горит желтым, нагрузка на выходе будет запитана через цепь байпаса.

  ПРИМЕЧАНИЕ: В некоторых исполнениях ИБП настроен на ручной запуск, в таком случае вам необходимо нажать кнопку ON/OFF для запуска инвертора.

• Светодиод инвертора начнет мигать, и примерно через 1 минуту ИБП перейдет в нормальный рабочий режим. Если напряжение входной электросети выйдет за пределы нормы, ИБП переключится в режиме работы от батарей без прерывания питания нагрузки.

Включение ИБП от аккумуляторов (без входной электросети)

• Убедитесь, что выключатель аккумуляторного блока находится в положении "ON" (этот шаг необходим только для модели с внешними АКБ).
• Нажмите кнопку "холодного старта" (cold start) на задней панели устройства (показана на Рис. 1-2) для включения питания контроллера ИБП. Пока звучит звуковой сигнал нажмите и удерживайте в течении 2,5 секунд кнопку ON/OFF.
• Через 1 минуту ИБП переходит в режим работы от аккумулятора. Если электроснабжение восстановится, ИБП перейдет в обычный режим.

Выключение ИБП при работе в нормальном режиме

• Отключите подключенную нагрузку и разомкните внешний выходной выключатель.
• Нажмите кнопку ON/OFF в нормальном режиме, чтобы перейти в режим байпаса.
• Для модели с внешними АКБ, отключите внешний автоматический выключатель входного питания и выключатель байпаса на задней панели ИБП, затем разомкните выключатель батарей, чтобы полностью отключить ИБП.
• * Для стандартной модели, отключите внешний автоматический выключатель сетевого входа и выключатель входа байпаса на задней панели ИБП, ИБП полностью отключится через несколько секунд.

Выключение ИБП при работе в режиме от АКБ

• Для выключения ИБП нажмите и удерживайте кнопку ON/OFF более 1 секунды, затем выберите YES.
• После выключения ИБП перейдет в режим NO OUTPUT (нет выходного напряжения). На дисплее ничего не будет отображаться, и с выхода ИБП не будет подаваться напряжение.

ПРИМЕЧАНИЕ: Пожалуйста, отключите подключенные нагрузки перед включением ИБП и включайте нагрузки одну за другой после того, как ИБП перейдет в режим INV. Выключите все подключенные нагрузки перед отключением ИБП.

ОСТОРОЖНО!
Внутренняя шина постоянного тока может иметь опасное высокое остаточное напряжение в течение нескольких минут после отключения, подождите не менее 5 минут перед вскрытием корпуса ИБП и убедитесь в отсутствии опасного напряжения на шине постоянного тока перед техническим обслуживанием.

Параллельная работа

Включение ИБП параллельной системы

Убедитесь, что кабели питания и коммуникационные кабели подключены правильно, как показано на Рис. 2-2, Рис. 2-3, Рис 2-4 и все необходимые настройки выполнены:

• Включите внешние выходные автоматические выключатели CB1 и CB2
• Замкните входные автоматические выключатели питания (при наличии) и байпасные входные выключатели ИБП1 и ИБП2, примерно через 2 минуты ИБП перейдут в работу в параллельном режиме.
• Включите выключатели внешних АКБ (для ИБП версии Н).
• Включите нагрузку. Нагрузка будет запитана от параллельной системы.

Выключение параллельной системы

• Выключите подключенную нагрузку. Нажмите кнопку ON/OFF, чтобы перевести систему в режим байпаса. Отключите выходные выключатели. Размокните вводы электросети и все входные автоматические выключатели всех ИБП.
• Для Моделей с внешними аккумуляторами, разомкните внешние аккумуляторные выключатели. Через несколько секунд ИБП полностью отключатся.

Установка новой параллельной системы ИБП

• Перед установкой новой системы параллельных ИБП подготовьте все необходимые входные и выходные кабели, автоматические включатели, подключите все ИБП в соответствии со схемой параллельного подключения (все входные выключатели должны быть разомкнуты).
• Соедините все ИБП коммуникационным параллельным кабелем в соответствии со схемой, указанной в данном руководстве.
• Замкните по очереди выключатели АКБ (для моделей с внешними аккумуляторами) и входные выключатели всех ИБП в параллельной системе.
• Включите каждый ИБП по очереди и проверьте информацию на дисплее. Убедитесь, что на дисплее каждого ИБП выводятся нормальные показания и все ИБП переходят в режим INV нормально.

Отключение одного ИБП в параллельной системе

• Если необходимо отключить один ИБП из параллельной системы, которая работает в нормальном режиме, нажмите кнопку ON/OFF на ИБП который исключается из параллельной системы, и ИБП немедленно прекратит выдачу напряжения на выходе.
• Разомкните входной автоматический выключатель, байпасный входной автоматический выключатель, внешний сетевой входной автоматический выключатель, выходной автоматический выключатель и выключатель внешних АКБ (для версии Н).
• Нажмите кнопку ON/OFF других ИБП. Все они переключатся в режим байпаса.
• Отключите параллельные информационные кабели от ИБП, который исключается из системы и переподключите их к оставшимся ИБП в соответствии со схемой.
• Нажмите кнопку ON/OFF оставшихся ИБП, затем нажмите YES, чтобы переключить оставшиеся ИБП параллельной системы в нормальный режим (на выход INV).
