Артикул: ФОРА H 6000
94 259 руб

Товар отсутствует

На комплекты с АКБ делаем скидки.

НДС. Доставка по РФ. Обращайтесь!



Звоните: +7 (495) 109-90-77

Пишите: sales@ups-lab.ru

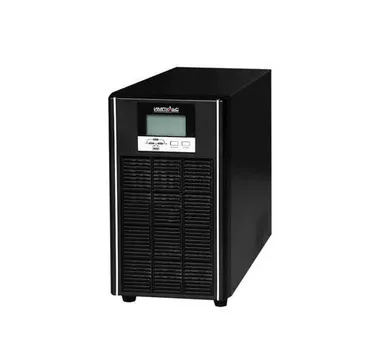

ИБП ИМПУЛЬС ФОРА H 6000 предназначен для обеспечения качественным бесперебойным электропитанием компьютеров и другого чувствительного электронного оборудования. Это высоко отказоустойчивая система защиты электропитания с возможным масштабируемым временем автономной работы.

Мощность, кВА 6
Мощность, кВт 6
Кол-во фаз, вх. : вых. 1:1
Технология Онлайн
Входной коэффициент мощности PF >0,99
Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В 176-288 В
Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В 160~300 В
Диапазон вх. частоты без перехода на АКБ 40-70 Гц
Аккумуляторы Внешние
Напряжение цепи пост. тока, В 192
Ток зарядного устройства, А 5
Время переключения на батареи 0
Контроллер солнечных панелей Нет
Тип корпуса Tower / Башня
Точность стабилизации вых. напряжения, % ±1%
Погрешность выходной частоты ±0,1%
Форма выходного напряжения Чистая синусоида
Выходой КНИ THDv, линейная нагрузка <1%
КПД 94,50%
Перегрузочная способность инвертера, до перехода на байпас 110 % нагрузки: переключение на режим байпаса через 60 мин. 130 % нагрузки: переключение на режим байпаса через 1 мин. 150 % нагрузки: переключение на режим байпаса через 0,5 мин. и отключение ИБП через 1 мин.
Диапазон рабочих температур 0°C-40°C
Длина, мм 426
Ширина, мм 190
Высота, мм 336
Вес, кг. 14
Страна производства Китай
Гарантия производителя 2 года
94 259 руб

Товар отсутствует

На комплекты с АКБ делаем скидки.

НДС. Доставка по РФ. Обращайтесь!



Звоните: +7 (495) 109-90-77

Пишите: sales@ups-lab.ru

ИБП ИМПУЛЬС ФОРА H 6000 предназначен для обеспечения качественным бесперебойным электропитанием компьютеров и другого чувствительного электронного оборудования. Это высоко отказоустойчивая система защиты электропитания с возможным масштабируемым временем автономной работы.

Характеристики
Мощность, кВА 6
Мощность, кВт 6
Кол-во фаз, вх. : вых. 1:1
Технология Онлайн
Входной коэффициент мощности PF >0,99
Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В 176-288 В
Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В 160~300 В
Диапазон вх. частоты без перехода на АКБ 40-70 Гц
Аккумуляторы Внешние
Напряжение цепи пост. тока, В 192
Ток зарядного устройства, А 5
Время переключения на батареи 0
Контроллер солнечных панелей Нет
Тип корпуса Tower / Башня
Точность стабилизации вых. напряжения, % ±1%
Погрешность выходной частоты ±0,1%
Форма выходного напряжения Чистая синусоида
Выходой КНИ THDv, линейная нагрузка <1%
КПД 94,50%
Перегрузочная способность инвертера, до перехода на байпас 110 % нагрузки: переключение на режим байпаса через 60 мин. 130 % нагрузки: переключение на режим байпаса через 1 мин. 150 % нагрузки: переключение на режим байпаса через 0,5 мин. и отключение ИБП через 1 мин.
Диапазон рабочих температур 0°C-40°C
Длина, мм 426
Ширина, мм 190
Высота, мм 336
Вес, кг. 14
Страна производства Китай
Гарантия производителя 2 года
Наличие
в точке самовывоза: под заказ
на оптовом складе: в наличии
Доставка
- в течение 3 - 5 дней
Москва: 980 руб
МО за МКАД: по тарифу ТК
Россия: по тарифу ТК
Самовывоз
- в течение 3 дней

Области применения ИБП Импульс ФОРА H 6000 / FA60202

  • Серверное оборудование
  • Дежурное освещение
  • Коммутаторы, маршрутизаторы, сетевое оборудование
  • Системы хранения данных
  • Малое промышленное оборудование
  • PLC-контроллеры
  • Концентраторы телекоммуникационных сетей
  • Холодильные и промышленные установки
  • Системы видеонаблюдения

Комплектация

Комплектация

Комплект поставки включает:

  • 1 ИБП
  • 1 руководство по эксплуатации

Рекомендации по эксплуатации ИБП ИМПУЛЬС ФОРА H 6000

Режим работы

Включение ИБП в нормальном режиме

  • Перед включением устройства убедитесь, что подключение питания выполнено правильно, после этого замкните выключатель аккумуляторов (этот шаг необходим только для модели с внешними АКБ), после этого замкните внешний входной автоматический выключатель и выключатель байпаса на задней панели ИБП. ИБП начнет процедуру запуска, включатся вентиляторы и начнется включение линии байпаса.
  • После того, как индикатор выпрямителя REC загорится зеленым, включится индикатор BYPASS, а светодиод байпаса загорится горит желтым, нагрузка на выходе будет запитана через цепь байпаса.

    ПРИМЕЧАНИЕ: В некоторых исполнениях ИБП настроен на ручной запуск, в таком случае вам необходимо нажать кнопку ON/OFF для запуска инвертора.

  • Светодиод инвертора начнет мигать, и примерно через 1 минуту ИБП перейдет в нормальный рабочий режим. Если напряжение входной электросети выйдет за пределы нормы, ИБП переключится в режиме работы от батарей без прерывания питания нагрузки.

Включение ИБП от аккумуляторов (без входной электросети)

  • Убедитесь, что выключатель аккумуляторного блока находится в положении "ON" (этот шаг необходим только для модели с внешними АКБ).
  • Нажмите кнопку "холодного старта" (cold start) на задней панели устройства (показана на Рис. 1-2) для включения питания контроллера ИБП. Пока звучит звуковой сигнал нажмите и удерживайте в течении 2,5 секунд кнопку ON/OFF.
  • Через 1 минуту ИБП переходит в режим работы от аккумулятора. Если электроснабжение восстановится, ИБП перейдет в обычный режим.

Выключение ИБП при работе в нормальном режиме

  • Отключите подключенную нагрузку и разомкните внешний выходной выключатель.
  • Нажмите кнопку ON/OFF в нормальном режиме, чтобы перейти в режим байпаса.
  • Для модели с внешними АКБ, отключите внешний автоматический выключатель входного питания и выключатель байпаса на задней панели ИБП, затем разомкните выключатель батарей, чтобы полностью отключить ИБП.
  • * Для стандартной модели, отключите внешний автоматический выключатель сетевого входа и выключатель входа байпаса на задней панели ИБП, ИБП полностью отключится через несколько секунд.

Выключение ИБП при работе в режиме от АКБ

  • Для выключения ИБП нажмите и удерживайте кнопку ON/OFF более 1 секунды, затем выберите YES.
  • После выключения ИБП перейдет в режим NO OUTPUT (нет выходного напряжения). На дисплее ничего не будет отображаться, и с выхода ИБП не будет подаваться напряжение.

ПРИМЕЧАНИЕ: Пожалуйста, отключите подключенные нагрузки перед включением ИБП и включайте нагрузки одну за другой после того, как ИБП перейдет в режим INV. Выключите все подключенные нагрузки перед отключением ИБП.

ОСТОРОЖНО!
Внутренняя шина постоянного тока может иметь опасное высокое остаточное напряжение в течение нескольких минут после отключения, подождите не менее 5 минут перед вскрытием корпуса ИБП и убедитесь в отсутствии опасного напряжения на шине постоянного тока перед техническим обслуживанием.

Параллельная работа

Включение ИБП параллельной системы

Убедитесь, что кабели питания и коммуникационные кабели подключены правильно, как показано на Рис. 2-2, Рис. 2-3, Рис 2-4 и все необходимые настройки выполнены:

  • Включите внешние выходные автоматические выключатели CB1 и CB2
  • Замкните входные автоматические выключатели питания (при наличии) и байпасные входные выключатели ИБП1 и ИБП2, примерно через 2 минуты ИБП перейдут в работу в параллельном режиме.
  • Включите выключатели внешних АКБ (для ИБП версии Н).
  • Включите нагрузку. Нагрузка будет запитана от параллельной системы.

Выключение параллельной системы

  • Выключите подключенную нагрузку. Нажмите кнопку ON/OFF, чтобы перевести систему в режим байпаса. Отключите выходные выключатели. Размокните вводы электросети и все входные автоматические выключатели всех ИБП.
  • Для Моделей с внешними аккумуляторами, разомкните внешние аккумуляторные выключатели. Через несколько секунд ИБП полностью отключатся.

Установка новой параллельной системы ИБП

  • Перед установкой новой системы параллельных ИБП подготовьте все необходимые входные и выходные кабели, автоматические включатели, подключите все ИБП в соответствии со схемой параллельного подключения (все входные выключатели должны быть разомкнуты).
  • Соедините все ИБП коммуникационным параллельным кабелем в соответствии со схемой, указанной в данном руководстве.
  • Замкните по очереди выключатели АКБ (для моделей с внешними аккумуляторами) и входные выключатели всех ИБП в параллельной системе.
  • Включите каждый ИБП по очереди и проверьте информацию на дисплее. Убедитесь, что на дисплее каждого ИБП выводятся нормальные показания и все ИБП переходят в режим INV нормально.

Отключение одного ИБП в параллельной системе

  • Если необходимо отключить один ИБП из параллельной системы, которая работает в нормальном режиме, нажмите кнопку ON/OFF на ИБП который исключается из параллельной системы, и ИБП немедленно прекратит выдачу напряжения на выходе.
  • Разомкните входной автоматический выключатель, байпасный входной автоматический выключатель, внешний сетевой входной автоматический выключатель, выходной автоматический выключатель и выключатель внешних АКБ (для версии Н).
  • Нажмите кнопку ON/OFF других ИБП. Все они переключатся в режим байпаса.
  • Отключите параллельные информационные кабели от ИБП, который исключается из системы и переподключите их к оставшимся ИБП в соответствии со схемой.
  • Нажмите кнопку ON/OFF оставшихся ИБП, затем нажмите YES, чтобы переключить оставшиеся ИБП параллельной системы в нормальный режим (на выход INV).
