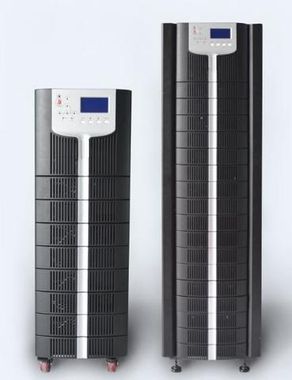

ИБП Gewald Electric HT3340S 40 кВА / 36 кВт
Трехфазные бестрансформаторные ИБП Gewald Electric серии HT3340S с двойным преобразованием напряжения обеспечивают высокое качество и надежность бесперебойного питания ответственной нагрузки в течение длительного времени.
В ИБП устанавливаются 80 аккумуляторных батарей 12В 12Ач.
ИБП серии HT33 предлагают передовые технологии, которые повышают производительность и надежность: два высокоскоростных цифровых процессора с полным цифровым управлением в полной мере обеспечивают высокое качество электропитания, высокий входной коэффициент мощности >0.99 и низкий входной КНИ <3%.
Применение
ISP (Интернет-провайдер), IDC (центр обработки данных)
Телекоммуникационное оборудование
Автоматизация промышленных процессов
Интеллектуальное оборудование
Точные инструменты
Преимущества
Полностью цифровое управление
Возможна эксплуатация совместно с генератором
Функция "холодного" старта (запуск от батарей)
Возможность параллельной работы до 4 шт. ИБП по технологии no-master-slave для увеличения мощности или надежности по схеме N+X
Встроенные порты RS232 /RS485.
Улучшенное управление зарядом батарей, мощное зарядное устройство
Функция аварийного отключения EPO
Экономичный режим ECO
SNMP адаптер для удаленного мониторинга и управления источником через интернет, сухие контакты (опции)
Полная защита, включая защиту от обратного тока, защита от утечки батареи и т.д.
|
|
Параметр |
HT3320S |
|
Вход |
Ввод |
Трехфазный с защитным заземлением 3Ph+N+PE |
|
Диапазон входных напряжений без перехода на АКБ |
304V~478V при 100% нагрузке, 228V~304V при мин. нагрузке |
|
|
Диапазон вх. частоты без перехода на батареи |
40-70 Гц |
|
|
Входной коэффициент мощности |
>0.99 |
|
|
КНИ % |
3% |
|
|
Выход |
Вывод |
Трехфазный с защитным заземлением 3Ph+N+PE |
|
Максимальная выходная мощность |
20кВА / 18кВт |
|
|
Выходное напряжение, В |
380V/400V/415V, ±1% (сбалансированная нагрузка), ±1.5% (несбалансированная нагрузка) |
|
|
Частота (батарейный режим) |
50 /60 Гц ± 0.1% |
|
|
Выходной коэффициент мошности |
0,9 |
|
|
Перегрузочная способность |
110% - переход на байпас через 1 час |
|
|
125% - переход на байпас через 10 мин. |
||
|
150% - переход на байпас через 1 мин. |
||
|
> 150% - переход на байпас через 0,2 сек. |
||
|
Перегрузочная способность, режим байпас |
до 125% - длительная работа |
|
|
125-130% - 10 мин. |
||
|
130-150% - 1 мин. |
||
|
150-400% - 1 сек. |
||
|
>400% - 0.2 сек. |
||
|
Форма выходного напряжения |
Синусоидальная |
|
|
Коэффициент нелинейных искажений, THD |
< 1,0% (лин. нагр.), 6% (нелин. нагр.) IEC/EN62040-3 |
|
|
Крест-фактор |
3:1 |
|
|
КПД, батарейный режим |
96% |
|
|
КПД, ЕСО режим |
99% |
|
|
КПД, при работе от сети с заряженными батареями |
96％ |
|
|
Время переключения Сеть – АКБ, мс |
0 |
|
|
Цепь пост. тока |
Напряжение, В |
±240 В |
|
Время резервирования |
при нагрузке 100% - 5 минут, 50% - 15 минут. | |
|
Наличие внутренних батарей |
устанавливаются 40 АКБ 12В 12Ач |
|
|
Прочее |
Уровень шума (на расстоянии 1 м), дБ |
58дБ при 100% нагрузке, 55дБ при 50% нагрузке |
|
Наличие EСO (экономичный режим) |
есть |
|
|
Наличие EPO (дистанционное аварийное выключение питания) |
есть |
|
|
"Холодный" старт (запуск от батарей) |
есть |
|
|
Интерфейс |
RS232 / RS485, релейные контакты, SNMP card, EPO, Generator interface |
|
|
Байпас для ТО |
есть |
|
|
Функции защиты |
от КЗ 340% на 0,2 сек. |
|
|
Дисплей |
ЖК-дисплей |
|
|
Рабочая температура |
0 ~ 40 С, срок службы батарей уменьшается вдвое при повышении температуры каждые 10 С свыше 20 С. |
|
|
Высота без потери мощности |
≤1000 м., выше снижение мощности на 1% каждые 100 м до высоты 2000 м. |
|
|
Относительная влажность |
0 ~ 95%, без конденсата |
|
|
Вес, кг |
140 (без батарей) |
|
|
Габаритные размеры ИБП (мм) Ш * Г * В |
500*840*1400 |
