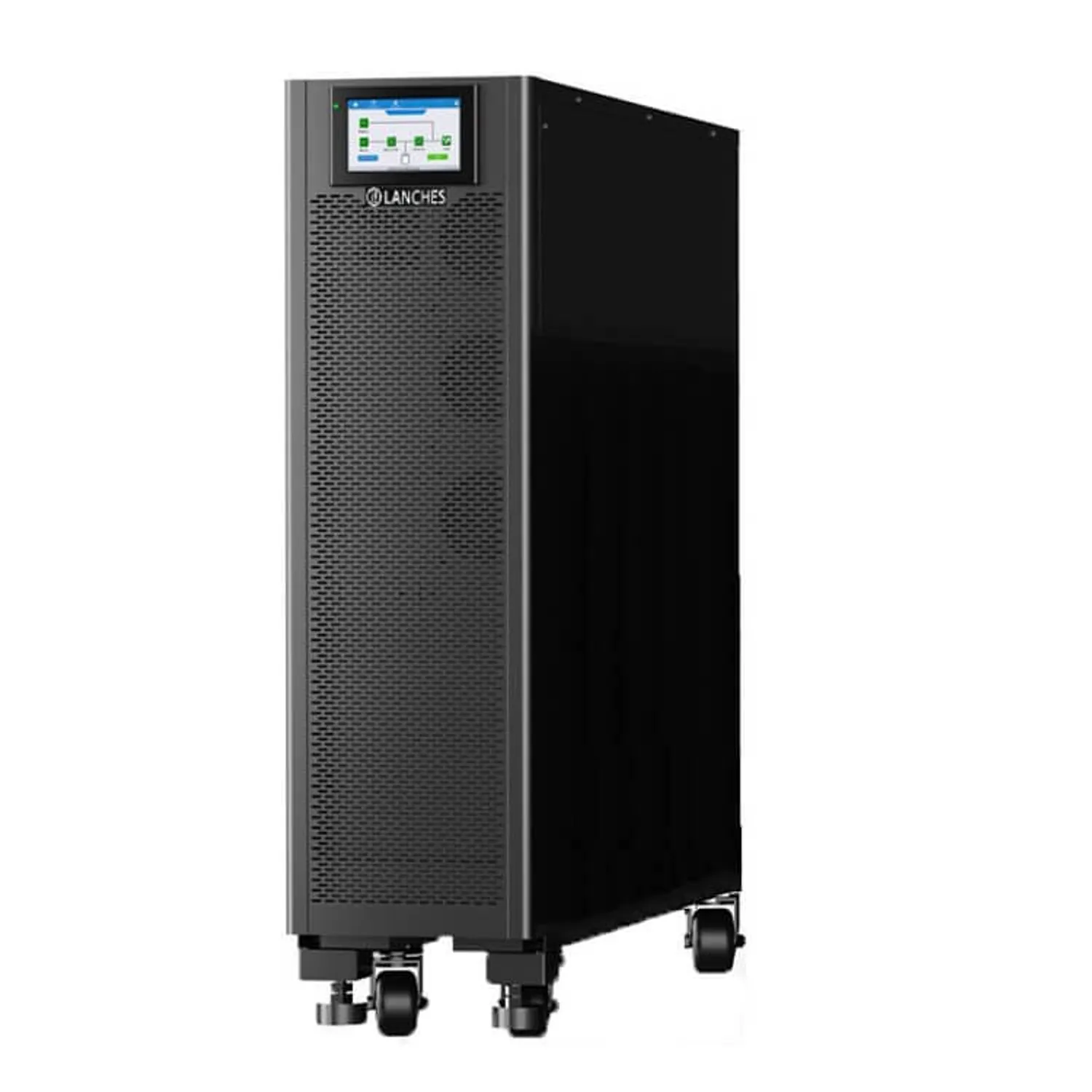

Lanches L700-S 3/3 40kVA — трёхфазный онлайн ИБП 40 кВА / 40 кВт
UPS-LAB - официальный сайт поставщика Lanches
| Мощность | 40 кВА / 40 кВт |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внутренние |
| Габариты (Ш×Г×В), мм | 350 × 800 × 1280 |
| Вес, кг | 100 |
| Страна производства | Китай |
| Гарантия производителя | 1 год, при ПНР силами UPS-LAB — 2 года |
Lanches L700-S 3/3 40kVA — трёхфазный источник бесперебойного питания с двойным преобразованием напряжения на 40 кВА. Коэффициент мощности 1.0: вся заявленная мощность 40 кВА — это 40 кВт активной нагрузки без поправки на реактивную составляющую. Переключение на батареи происходит за 0 мс, без разрыва питания.
Онлайн ИБП 40 кВт для серверных и производственного оборудования
Технология двойного преобразования (Online) полностью фильтрует входное напряжение: нагрузка непрерывно питается от инвертора, а не напрямую от сети. На выходе — чистая синусоида 380 В с отклонением не более ±1% и гармоническими искажениями менее 1% при линейной нагрузке.
Область применения: серверные комнаты, телекоммуникационные узлы, промышленные линии, медицинская техника, системы безопасности — везде, где трёхфазное оборудование требует стабильного и бесперебойного питания 380 В.
КПД до 96% и двухъядерное DSP-управление
В штатном режиме двойного преобразования КПД достигает 96%. В режиме ECO, когда нагрузка питается через байпас с автоматическим контролем параметров, КПД возрастает до 98%. Двухъядерный DSP-контроллер оптимизирует работу силовых преобразователей и реализует цифровое управление зарядным устройством.
Автоматическая регулировка скорости вентиляторов снижает энергопотребление и шум при неполной нагрузке. Входной коэффициент мощности не менее 0,99 и THDi менее 3% означают, что ИБП практически не создаёт гармонических помех в питающей сети — существенно при подключении к источнику ограниченной мощности или к генератору.
Широкий входной диапазон и совместимость с генератором
При полной нагрузке ИБП работает от сети при межфазном напряжении от 304 до 478 В без перехода на батареи. При снижении нагрузки до 50% нижний порог опускается до 228 В с линейным снижением допустимой мощности. Такой диапазон минимизирует циклы заряда-разряда АКБ и продлевает их ресурс даже при нестабильной сети.
Входная частота 40–70 Гц обеспечивает стабильную работу с дизельными и бензиновыми генераторами. При выходе частоты генератора за пределы допуска ИБП переключается на батареи и выдаёт стабильные 50 Гц на выходе.
Встроенный батарейный отсек на 80 аккумуляторов
Корпус L700-S рассчитан на установку 80 аккумуляторов 12 В ёмкостью 7 или 9 Ач — две параллельные линейки по 40 штук, напряжение DC-шины ±240 В. Батареи приобретаются отдельно: можно выбрать производителя и ёмкость АКБ под конкретные требования к времени автономии.
Зарядное устройство с цифровым управлением обеспечивает максимальный ток заряда 10 А (регулируемый диапазон 1–15 А). При низком входном напряжении ток заряда снижается линейно — это защищает батареи от перегрузки и увеличивает срок службы.
Мониторинг, интерфейсы и параллельная работа
Все параметры работы отображаются на 5-дюймовом цветном сенсорном дисплее с мнемосхемой: входное и выходное напряжение, частота, нагрузка, состояние батарей, режим работы, журнал событий. В стандартной комплектации — порты RS232, USB и вход аварийного отключения EPO.
Через смарт-слот (Intelligent Slot) опционально устанавливается SNMP-карта для удалённого мониторинга по сети. Также доступны модули RS485, Wi-Fi, GPRS и сухих контактов. При необходимости масштабирования или резервирования возможна параллельная работа до 6 ИБП по схеме N+1. Входы байпаса и выпрямителя подключаются раздельно, что упрощает проектирование систем электроснабжения.
Важно учитывать при выборе
- Батареи не входят в комплект. L700-S поставляется без аккумуляторов — вес 100 кг. Для работы необходимо установить 80 АКБ 12 В / 7–9 Ач. С батареями вес возрастает до ~300 кг — для установки укомплектованного ИБП потребуется погрузочная техника.
- Модели S и H — разные ИБП. L700-S оснащён встроенным батарейным отсеком для кратковременной автономии (от нескольких минут при полной нагрузке). Для длительной автономии с внешними батарейными шкафами выбирайте модификацию L700-H.
- Перегрузочная способность. Инвертер выдерживает 110% нагрузки до 60 минут, 125% — до 10 минут. Превышение 150% вызывает переход на байпас за 200 мс. Учитывайте пусковые токи оборудования при расчёте необходимой мощности.
- Параллельная работа — опция. Для объединения ИБП по схеме N+1 требуется дополнительный параллельный порт, не входящий в стандартную комплектацию.
- Напольная установка. Габариты 350 × 800 × 1280 мм, корпус Tower. Для монтажа в стойку 19" этот ИБП не предназначен.
| Мощность, кВА | 40 |
| Мощность, кВт | 40 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | 0.99 |
| Входной КНИ THDi | < 3% |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 228 ~ 478 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 304 ~ 478 |
| Диапазон вх. частоты без перехода на АКБ | 40 ~ 70 Гц |
| Аккумуляторы | Внутренние |
| Тип АКБ | AGM |
| Емкость встроенных АКБ, Ач | 7, 9 |
| Напряжение цепи пост. тока, В | ±240 |
| Ток зарядного устройства, А | 10 |
| Время переключения на батареи | 0 мс |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Tower / Напольный |
| Точность стабилизации вых. напряжения, % | ±1% |
| Погрешность выходной частоты | ±0,1 Гц (при работе от батарей) |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | < 1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | < 3% |
| КПД при работе от сети | до 96% |
| КПД в режиме ЭКО | до 98% |
| Перегрузочная способность инвертера, до перехода на байпас | <110% - 60 мин; 110%~125% - 10 мин; 125%~150% - 1 мин; >150% - 200 мс |
| Перегрузочная способность байпаса, до выключения | 125% - длительная работа; 125%~130% - 10 мин; 130%~150% - 1 мин; 150%~400% - 1 с; >400% - < 200 мс |
| Уровень шума, дБ | 62 |
| Комментарий | 5-дюймовый цветной сенсорный ЖК-дисплей с мнемосхемой работы ИБП Двухъядерная технология управления DSP Холодный старт от батарей Автоматическое управление скоростью вентиляторов Раздельное подключение входов байпаса и выпрямителя Ручной и статический байпас в стандартной комплектации Степень защиты IP20 Крест-фактор выходного тока 3:1 Диапазон допустимого напряжения на байпасе: -40% ~ +25%, стандартно -20% ~ +15% |
| Диапазон рабочих температур | 0 ~ 40°С |
| Комплектация | RS232, USB, EPO, смарт-слот (Intelligent Slot) |
| Длина, мм | 800 |
| Ширина, мм | 350 |
| Высота, мм | 1280 |
| Совместимость с генератором | Да |
| Параллельное подключение | до 6 ИБП (опционально) |
| Опции | SNMP карта, RS485, карта WI-FI, карта GPRS, сухие контакты, параллельный порт |
| Вес, кг. | 100 |
| Ширина упаковки, мм | 450 |
| Длина упаковки, мм | 900 |
| Высота упаковки, мм | 1400 |
| Вес в упаковке, кг. | 110 |
