Батарейный модуль East EA900 G4 SBM 192-144
UPS-LAB - официальный сайт поставщика East
| Габариты (Ш×Г×В), мм | 191 × 495 × 710 |
| Вес, кг | 51.6 |
| Страна производства | Китай |
| Гарантия производителя | 1 год |
Совместимость с ИБП East EA900 G4
Батарейный модуль EA900 G4 SBM 192-144 увеличивает время автономной работы онлайн-ИБП серии East EA900 G4 в напольном (Tower) исполнении. Модуль совместим с пятью моделями:
- EAST EA900 G4 6kVA LCDH — 6 кВА, без встроенных АКБ (подключается до 8 модулей)
- EAST EA900 G4 6kVA LCDS — 6 кВА, со встроенными АКБ (1 дополнительный модуль)
- EAST EA900 G4 10kVA LCDH — 10 кВА, без встроенных АКБ (подключается до 8 модулей)
- EAST EA900 G4 10kVA LCDS — 10 кВА, со встроенными АКБ (1 дополнительный модуль)
- EAST EA900 G4 3/1 10kVA LCDS — 10 кВА, трёхфазный вход / однофазный выход (1 дополнительный модуль)
Количество подключаемых модулей зависит от серии ИБП: модели LCDH (без встроенных аккумуляторов) поддерживают до 8 батарейных модулей, модели LCDS — 1 дополнительный.
Конфигурация аккумуляторов и запас энергии
В модуле установлены 16 герметичных свинцово-кислотных аккумуляторов технологии AGM напряжением 12 В и ёмкостью 9 Ач каждый. Суммарное напряжение батарейной цепи — 192 В, что соответствует DC-шине ИБП серии EA900 G4. Запас энергии одного модуля составляет около 1728 Вт·ч (192 В x 9 Ач).
Время автономии при полной нагрузке
Продолжительность работы системы зависит от числа подключённых модулей и модели ИБП. Данные из официальной документации East Power при 100% нагрузке:
- 1 модуль: EA900 G4 10kVA LCDS / 3/1 10kVA LCDS — 7 мин
- 2 модуля: EA900 G4 6kVA LCDH — 16 мин, EA900 G4 6kVA LCDS — 7 мин
- 3 модуля: EA900 G4 6kVA LCDH — 25 мин, EA900 G4 6kVA LCDS — 11 мин
- 4 модуля: EA900 G4 6kVA LCDH — 35 мин, EA900 G4 6kVA LCDS — 16 мин
- 5 модулей: EA900 G4 6kVA LCDH — 47 мин, EA900 G4 6kVA LCDS — 23 мин
- 6 модулей: EA900 G4 6kVA LCDH — 60 мин, EA900 G4 6kVA LCDS — 30 мин
- 7 модулей: EA900 G4 6kVA LCDH — 73 мин, EA900 G4 6kVA LCDS — 38 мин
- 8 модулей: EA900 G4 6kVA LCDH — 90 мин, EA900 G4 6kVA LCDS — 45 мин
При снижении нагрузки время работы от батарей увеличивается. Для ИБП EA900 G4 10kVA LCDH данные автономии уточняйте у поставщика.
Конструкция напольного батарейного блока

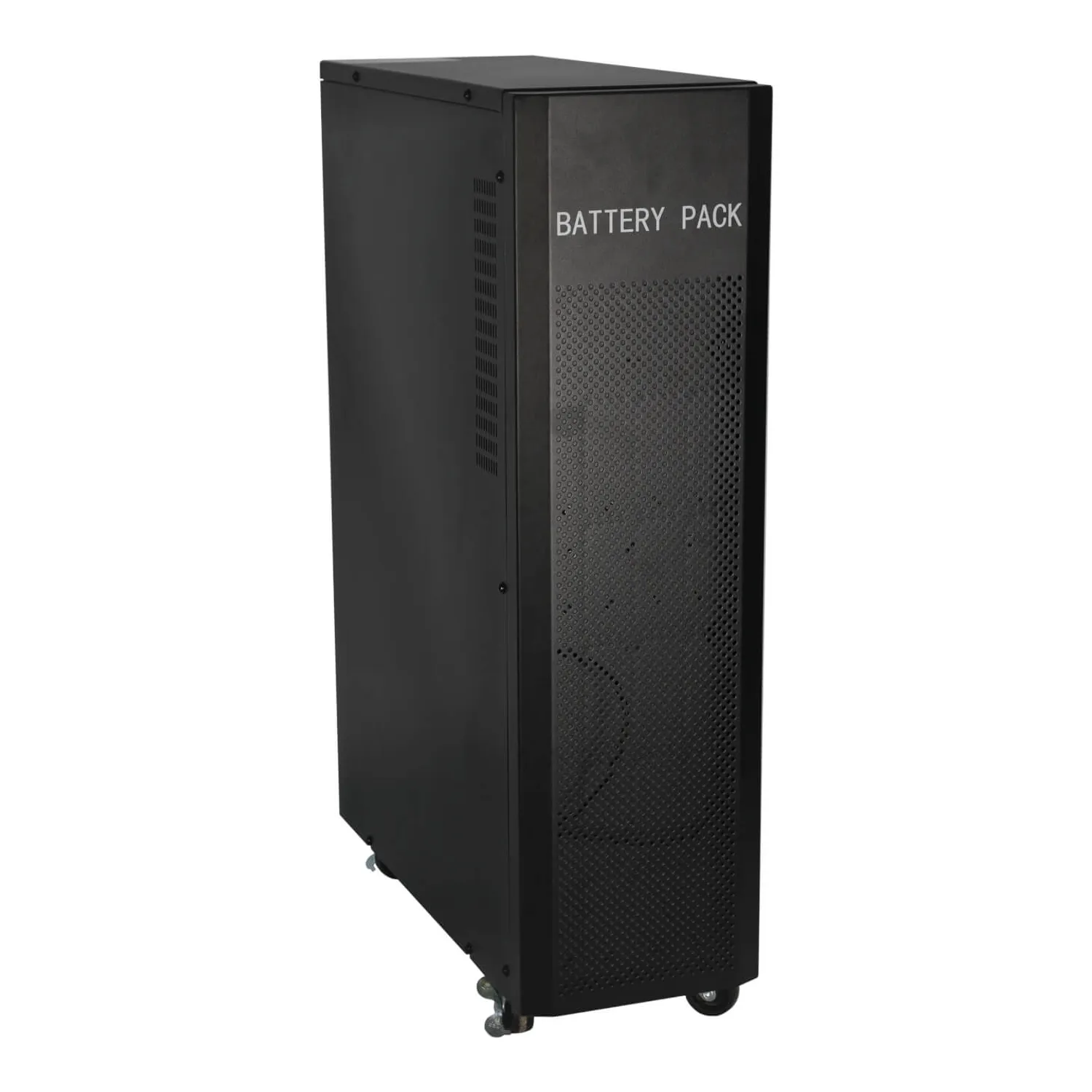

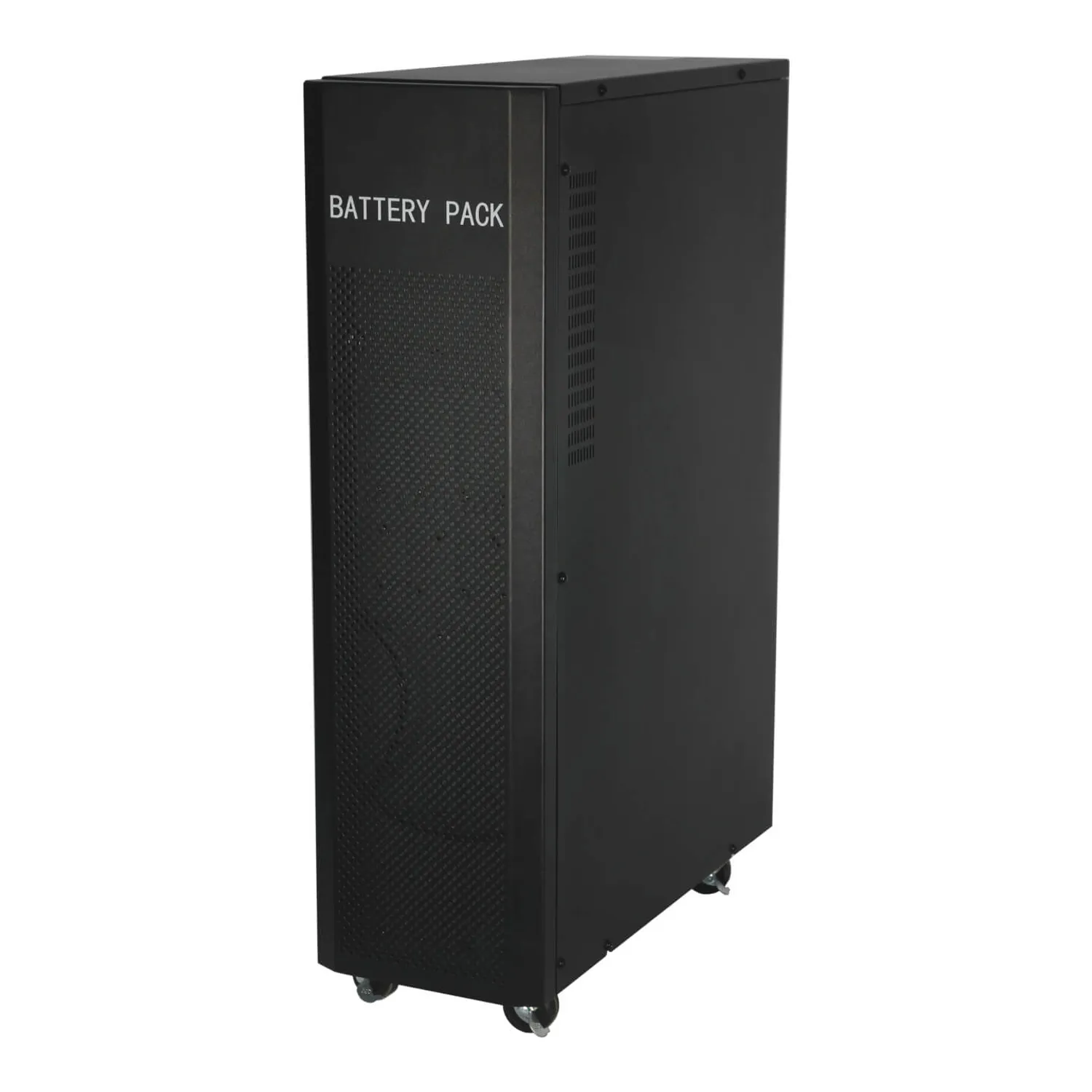

Модуль выполнен в металлическом корпусе чёрного цвета с перфорированной фронтальной панелью для вентиляции. Дизайн соответствует ИБП серии EA900 G4, поэтому при установке рядом оборудование выглядит как единый комплекс. Габариты модуля — 191 x 495 x 710 мм (Ш x Г x В), вес с аккумуляторами — 51,6 кг.

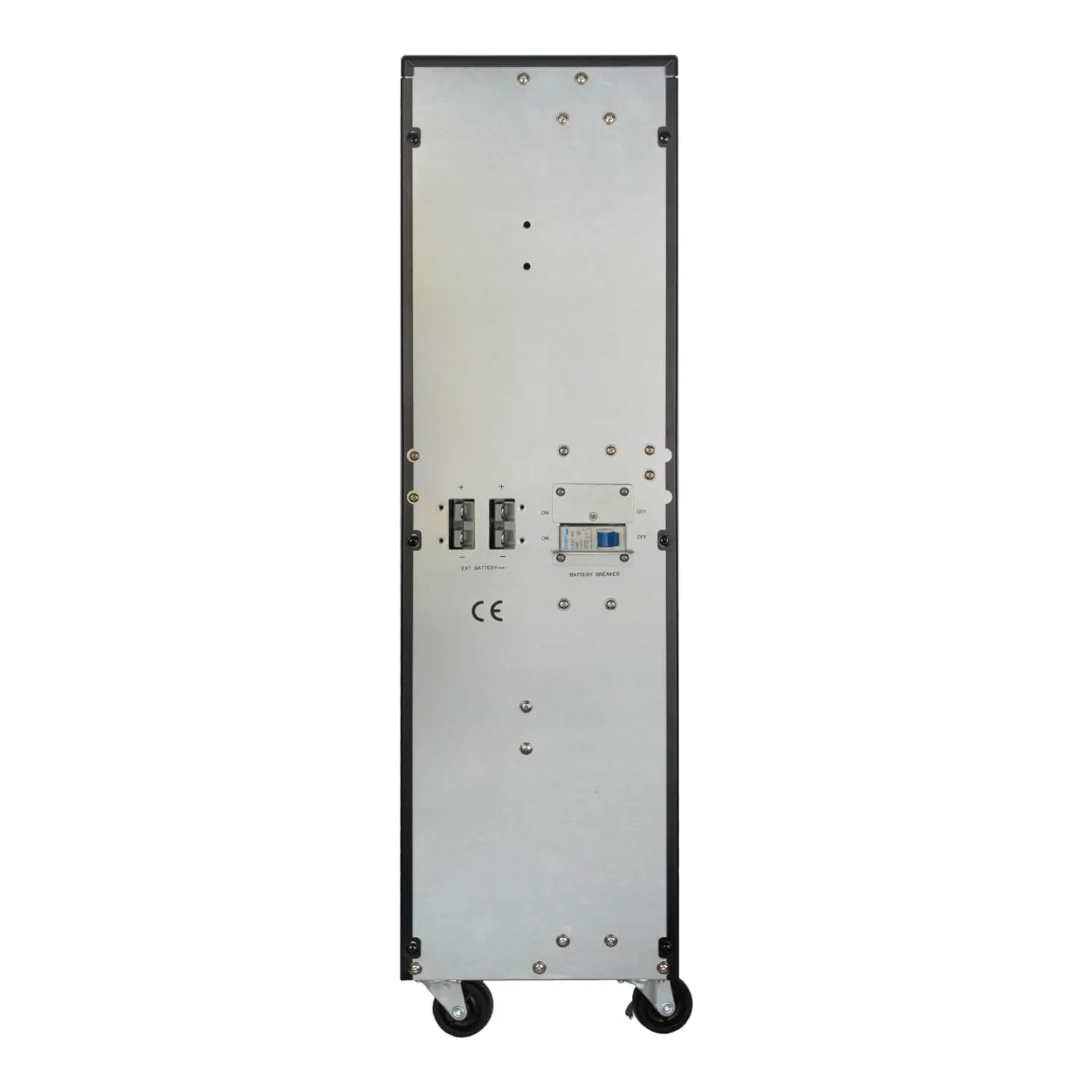

На задней панели расположены:
- разъём подключения к ИБП (EXT BATTERY) с маркировкой полярности
- автоматический выключатель батарейной цепи (Battery Breaker) для безопасного обслуживания
Важно учитывать при выборе
- После подключения дополнительных модулей необходимо указать их количество в настройках ИБП — это требуется для корректного расчёта времени автономии и параметров заряда.
- Для ИБП серии LCDS (со встроенными аккумуляторами) допускается подключение только одного дополнительного модуля. Если требуется продолжительная автономия, выбирайте модель LCDH с поддержкой до 8 модулей.
- Данный модуль предназначен только для напольных (Tower) ИБП серии EA900 G4. Для стоечных ИБП серии EA900 G4 RT существует отдельная модель EA900 G4 RT SBM 192-144.
- Модуль поставляется с батарейным кабелем и руководством по эксплуатации — дополнительные аксессуары для подключения не требуются.
| Напряжение, В | 192 |
| Тип АКБ | AGM |
| Тип корпуса | Tower / Напольный |
| Диапазон рабочих температур | 0…+40 °C |
| Комплектация | Батарейный модуль, кабель батарейный, руководство по эксплуатации, упаковка |
| Длина, мм | 495 |
| Ширина, мм | 191 |
| Высота, мм | 710 |
| Вес, кг. | 51.6 |
| Вес в упаковке, кг. | 54 |
| Количество АКБ, шт | 16 |
| Ёмкость одной АКБ, Ач | 9 |
| Совместимые ИБП | EAST EA900 G4 6kVA LCDH, EAST EA900 G4 6kVA LCDS, EAST EA900 G4 10kVA LCDH, EAST EA900 G4 10kVA LCDS, EAST EA900 G4 3/1 10kVA LCDS |
| Встроенное зарядное устройство | Нет |
| Горячая замена АКБ | Нет |
