Батарейный модуль East EA900 G4 SBM 192-112
UPS-LAB - официальный сайт поставщика East
| Габариты (Ш×Г×В), мм | 191 × 495 × 710 |
| Вес, кг | 48.4 |
| Страна производства | Китай |
| Гарантия производителя | 1 год |
Для каких ИБП подходит модуль EA900 G4 SBM 192-112
Батарейный модуль предназначен для двух моделей ИБП серии EA900 G4 четвёртого поколения:
- East EA900 G4 6kVA LCDS — ИБП со встроенными аккумуляторами. К нему допускается подключить 1 дополнительный модуль, что даёт около 10 минут автономии при полной нагрузке 6 кВА.
- East EA900 G4 6kVA LCDH — ИБП без встроенных аккумуляторов, работает только от внешних батарейных модулей. Поддерживает до 8 модулей EA900 G4 SBM 192-112 одновременно. С двумя модулями автономия при 100 % нагрузке составит 10 минут, с восемью — до 65 минут.
Напряжение DC-цепи модуля — 192 В — в точности совпадает с напряжением батарейной шины совместимых ИБП. Это обязательное условие безопасного подключения.
Конфигурация аккумуляторов и время автономии
Внутри модуля установлены 16 последовательно соединённых аккумуляторов 12 В / 7 Ач технологии AGM. Суммарное напряжение цепочки — 192 В, ёмкость определяется ёмкостью одной батареи — 7 Ач.
Ориентировочное время автономной работы при 100 % нагрузке (для EA900 G4 6kVA LCDH):
- 2 модуля — 10 мин
- 3 модуля — 18 мин
- 4 модуля — 25 мин
- 5 модулей — 35 мин
- 6 модулей — 45 мин
- 7 модулей — 55 мин
- 8 модулей — 65 мин
При меньшей нагрузке автономия пропорционально увеличивается. Точный расчёт зависит от КПД ИБП и реального потребления оборудования.
Напольный корпус и установка

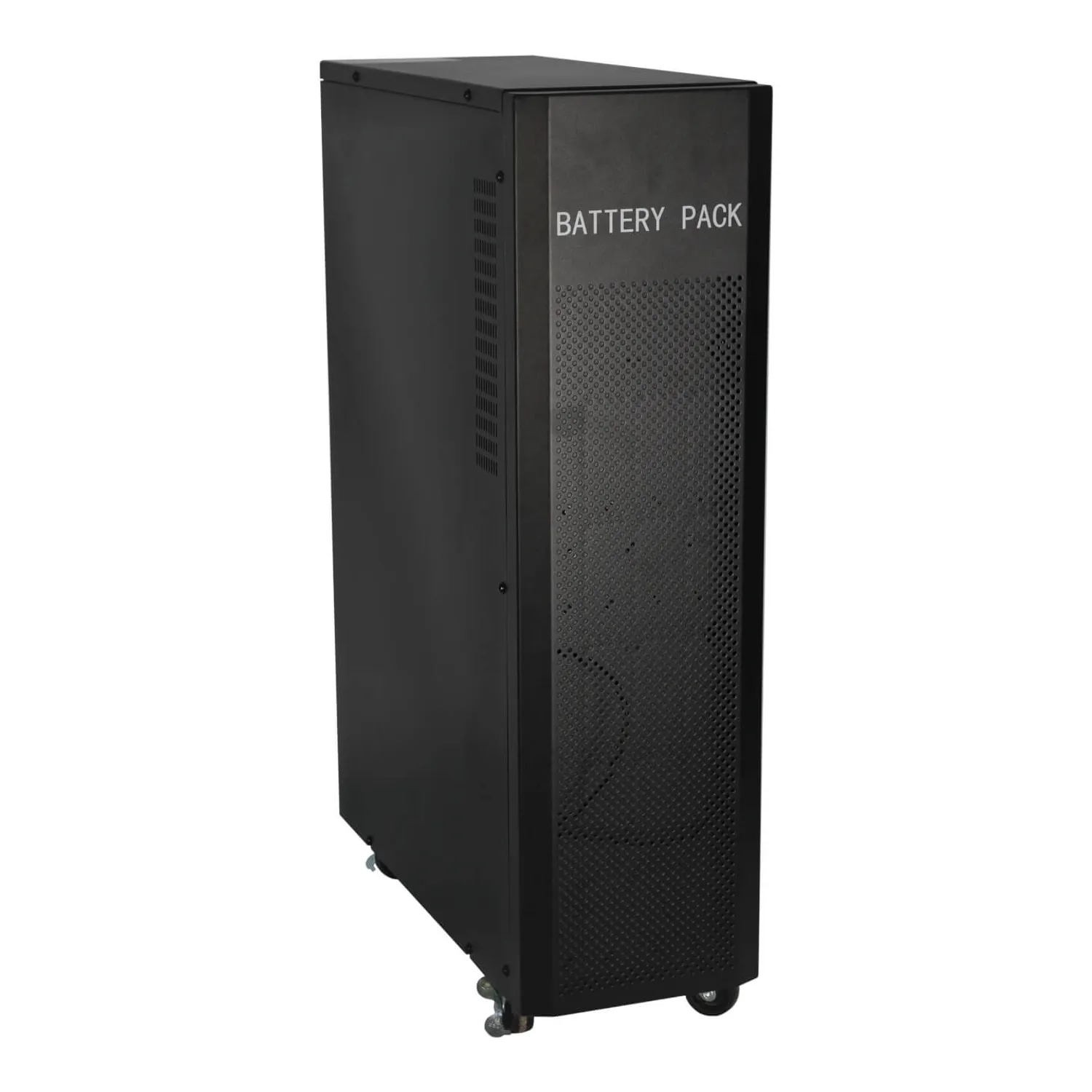

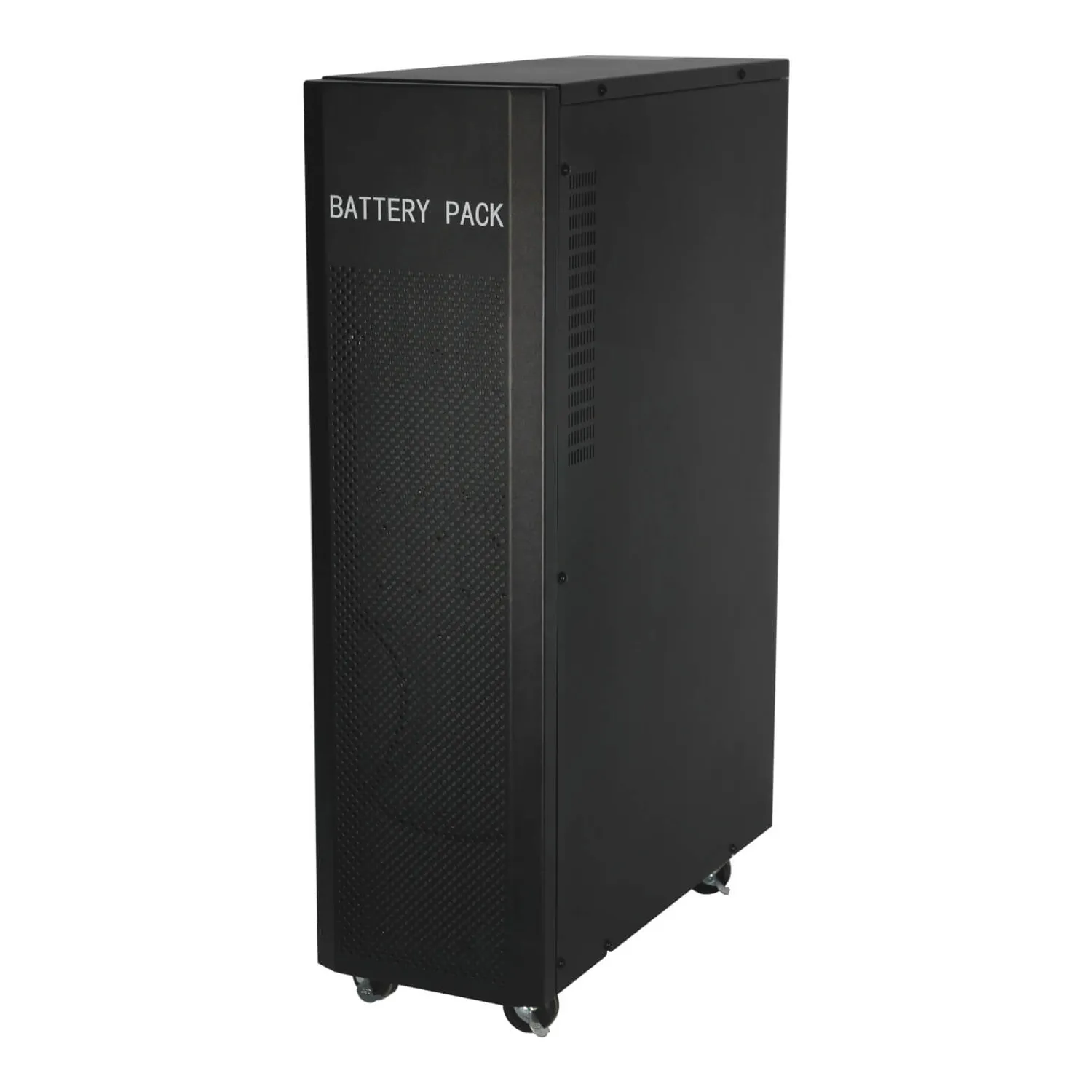

Модуль выполнен в напольном корпусе Tower размером 191 x 495 x 710 мм (Ш x Г x В). Корпус соответствует дизайну ИБП East EA900 G4: чёрный металл с перфорированной передней панелью для вентиляции. Ширина всего 191 мм позволяет разместить модуль рядом с ИБП без значительного увеличения занимаемого пространства.

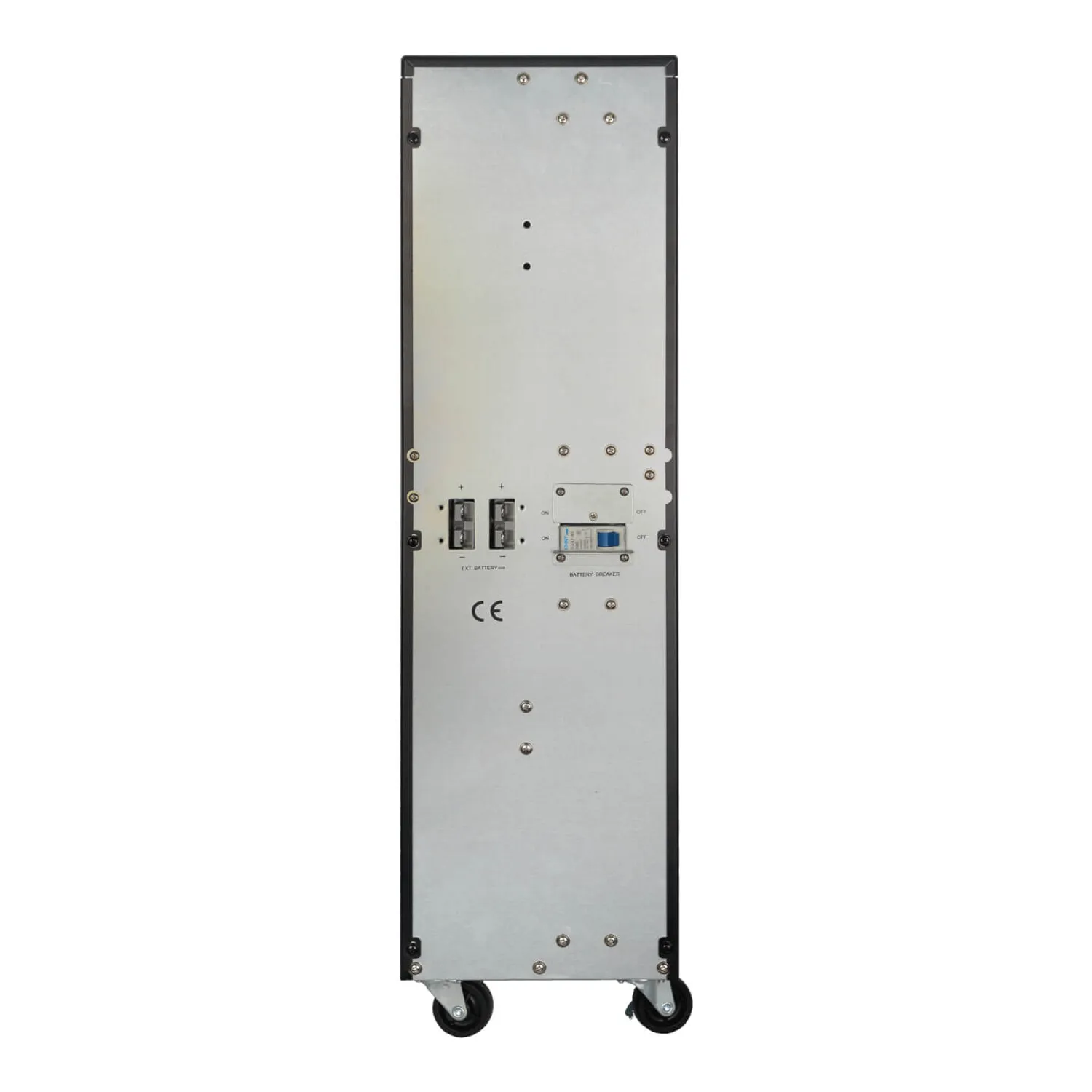

На задней панели расположены разъём EXT BATTERY для подключения к ИБП (или к следующему модулю в цепочке) и защитный автоматический выключатель Battery Breaker. Вес модуля с аккумуляторами — 48,4 кг, на нижней части установлены колёсики для удобного перемещения.
Подключение и настройка
Батарейный модуль подключается к ИБП штатным батарейным кабелем из комплекта поставки. При каскадном наращивании несколько модулей соединяются последовательно друг за другом.
После подключения дополнительных модулей необходимо обновить их количество в меню настроек ИБП. Без этого ИБП будет некорректно рассчитывать оставшееся время автономии и параметры заряда аккумуляторов.
Важно учитывать при выборе
- Совместимость только с Tower-ИБП: модуль EA900 G4 SBM 192-112 (без индекса RT) предназначен для напольных ИБП EA900 G4. Для стоечных (Rack-Tower) ИБП серии EA900 G4 RT требуется другая модификация — EA900 G4 RT SBM 192-112 с корпусом под 19-дюймовую стойку.
- Ограничение по количеству: к ИБП с маркировкой LCDS можно подключить только 1 дополнительный модуль, к LCDH — до 8. Это определяется возможностями зарядного устройства и схемы управления ИБП.
- Вес: 48,4 кг — модуль тяжёлый из-за 16 свинцово-кислотных батарей. Учитывайте это при планировании доставки и размещения. Вес в упаковке — около 51 кг.
- Модификация с АКБ 9 Ач: существует аналогичная модель EA900 G4 SBM 192-144 с аккумуляторами ёмкостью 9 Ач, совместимая с расширенным списком ИБП (включая EA900 G4 10kVA). Если требуется больше автономии или совместимость с 10 кВА — рассмотрите эту модификацию.
| Напряжение, В | 192 |
| Тип АКБ | AGM |
| Тип корпуса | Tower / Напольный |
| Диапазон рабочих температур | 0…+40 °C |
| Комплектация | Батарейный модуль, кабель батарейный, комплект подставок для установки в положении Tower, руководство по эксплуатации, упаковка |
| Длина, мм | 495 |
| Ширина, мм | 191 |
| Высота, мм | 710 |
| Вес, кг. | 48.4 |
| Вес в упаковке, кг. | 51 |
| Количество АКБ, шт | 16 |
| Ёмкость одной АКБ, Ач | 7 |
| Совместимые ИБП | East EA900 G4 6kVA LCDS, East EA900 G4 6kVA LCDH |
| Встроенное зарядное устройство | Нет |
| Горячая замена АКБ | Нет |
