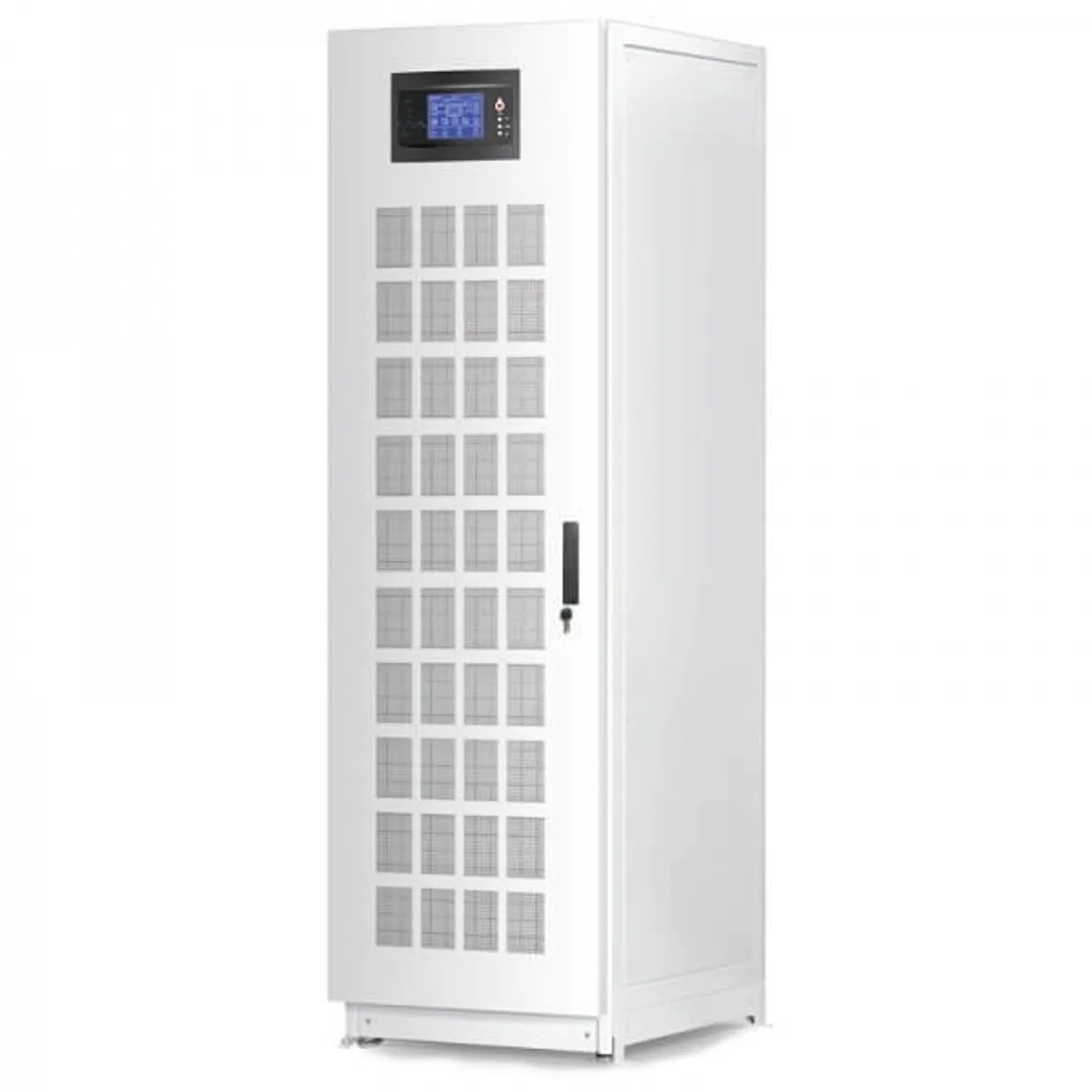

ИБП Штиль ST33200 ( 200 кВА / 180 кВт )
ИБП Штиль ST33200 напольного исполнения представляют собой трехфазные on-line ИБП, спроектированные на основе самых современных принципов импульсной преобразовательной техники.
ИБП данной серии реализованы на базе силового модуля 50 кВА с возможностью его «горячей» замены, что обеспечивает внутренний уровень резервирования N+X и предоставляет дополнительные возможности по оперативному обслуживанию и сервису без перевода электропитания критически важной нагрузки на технический байпас. Каждый модуль снабжен отдельным цветным сенсорным ЖК-дисплеем с интуитивно понятным интерфейсом, позволяющим быстро и удобно осуществлять просмотр параметров и настройку ИБП. Модули обладают высокой производительностью, что позволяет ИБП, построенным на их основе, снабжать бесперебойным электропитанием широкий спектр нагрузок.
Источники бесперебойного питания ST33100, ST33150, ST33200, ST33250, ST33300 оптимальны для комплексной защиты всей IT- структуры компании, вспомогательных инженерных систем, таких как видеонаблюдение, охранная и пожарная сигнализация, а также для электроснабжения крупных промышленных объектов. ИБП данной серии отлично зарекомендовали себя при эксплуатации на объектах радио- и телевещания для питания цифровых приемо-передатчиков, в сфере телекоммуникаций и нефтегазовом секторе, где не допускается даже кратковременных простоев критичного оборудования.
ИБП ST33100, ST33150, ST33200, ST33250, ST33300 не содержат встроенных аккумуляторных батарей (АБ), однако предоставляют широкие возможности по обеспечению долговременной автономной работы за счёт подключениявнешних АБ (см. структурную схему ниже). Их размещение, в зависимости от требуемого времени автономной работы, возможно, как в модульных батарейных стеллажах (серия MBS–Modular Battery Shelving), так и батарейных шкафах (серия BC – Battery Cabinet).
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 228-478 В;
- Корректор входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ) за счёт широкого диапазона входной частоты и входного напряжения;
- Высокая перегрузочная способность, что обеспечивает возможность защиты оборудования, потребляющего большие пусковые токи;
Функциональность
- Панель управления с цветным сенсорным ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Широкие возможности локального и удаленного мониторинга и управления ИБП:
- Встроенная плата программируемых «сухих» контактов;
- Порт RS-232 и RS-485 для мониторинга по протоколам Modbus RTU и Modbus ASCII;
- Конфигурационный порт USB;
- Интерфейс Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) (опция);
- Порт EPO для дистанционного аварийного отключения ИБП;
- ПО для мониторинга одного ИБП ;
- ПО для мониторинга множества ИБП.
- Возможность размещения внешних АБ как в модульных батарейных стеллажах, так и в батарейных шкафах;
Повышенная эксплуатационная готовность
- Возможность «горячей» замены силовых модулей;
- Возможность обеспечения оптимального времени автономной работы за счет подключения внешних АБ;
- Проведение тестов аккумуляторных батарей вручную или автоматически позволяет выявить неисправности в группе и принять профилактические меры;
- Полный набор функций контроля аккумуляторных батарей (мониторинг состояния, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
- Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока;
- Возможность наращивания выходной мощности ИБП за счёт параллельного подключения до 3-х блоков ИБП, что позволяет реализовать двухлучевую схему питания 2(N+Х) серверного оборудования ЦОД;
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический байпас;
- Отдельный ввод для автоматического электронного байпаса;
- Встроенный ручной байпас для проведения настройки и сервисного обслуживания ИБП без прерывания питания нагрузки;
- Опциональная установка шкафа внешнего байпаса для проведения технического обслуживания и регламентных работ;
Энергоэффективная работа
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 1 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 96% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию аккумуляторных батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
- Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
