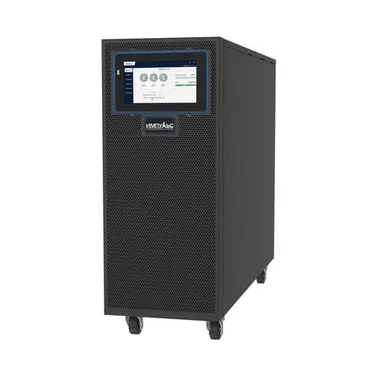

ИБП Импульс ФОРА Н 33100 (FO10432) 100 кВА / 100 кВт
UPS-LAB - официальный сайт поставщика ИМПУЛЬС
| Мощность | 100 кВА / 100 кВт |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Габариты (Ш×Г×В), мм | 380 × 1170 × 900 |
| Вес, кг | 95 |
| Страна производства | Китай |
| Гарантия производителя | 2 года |
Трёхфазный ИБП 100 кВт для ЦОД и критичной инфраструктуры
Импульс ФОРА Н 33100 обеспечивает бесперебойное питание мощностью 100 кВт для оборудования, где недопустимы перерывы в электроснабжении: серверные и центры обработки данных, системы АСУ ТП, телекоммуникационные узлы, энергетическое оборудование. Топология двойного преобразования (онлайн) полностью изолирует нагрузку от проблем входной сети — скачков, провалов, высокочастотных помех. Переключение на аккумуляторы происходит за 0 мс, без малейшего разрыва в питании.
Модель выполнена в напольном корпусе с габаритами 380 × 1170 × 900 мм и массой 95 кг — это одно из самых компактных решений в классе 100 кВА. Для сравнения: предыдущее поколение при той же мощности весило 210 кг и занимало значительно больше места в серверной.
Единичный коэффициент мощности — вся мощность работает на нагрузку
Ключевое преимущество ФОРА Н 33100 перед предыдущим поколением — выходной коэффициент мощности, равный 1. Это означает, что 100 кВА полностью преобразуются в 100 кВт полезной активной мощности. У старой модели при тех же 100 кВА доступно было лишь 90 кВт. На практике это позволяет запитать на 11% больше серверов, коммутаторов или промышленных контроллеров без увеличения номинала ИБП.
Входной коэффициент мощности ≥ 0,99 и низкий уровень гармонических искажений входного тока (THDi < 3%) снижают потери в питающей сети и дополнительную нагрузку на дизель-генератор при автономной работе объекта.
Гибкая конфигурация внешних аккумуляторов
ФОРА Н 33100 — модуль питания без встроенного батарейного отсека. Аккумуляторы размещаются во внешних батарейных шкафах, что даёт свободу в выборе ёмкости и времени автономии. Напряжение постоянного тока настраивается в диапазоне ±180...±300 В со средней точкой — это от 30 до 50 аккумуляторов 12 В. Поддерживаются АКБ ёмкостью от 18 до 250 Ач.
Встроенное зарядное устройство с максимальным током 35 А заряжает батарейный комплект до 90% ёмкости за 8 часов. Интеллектуальный алгоритм заряда адаптируется к состоянию батарей, продлевая их срок службы. При снижении напряжения батарейной цепи ниже ±216 В ИБП автоматически снижает выходную мощность (дерейтинг): до 90% при ±192/204 В и до 80% при ±180 В — это защищает батареи от чрезмерного разряда.
Мониторинг, управление и масштабирование
Для удалённого контроля ИБП оснащён встроенным Ethernet-портом с поддержкой SNMP/IoT — отдельная SNMP-карта не нужна. Дополнительно доступны RS-232, RS-485, USB и слот расширения для опциональных модулей. На передней панели — 7-дюймовый сенсорный LCD-дисплей, отображающий параметры входа, выхода, состояние батарей и режим работы.
До 4 устройств ФОРА Н 33100 объединяются в параллельную систему суммарной мощностью 400 кВт. Это позволяет реализовать схему N+1 для отказоустойчивых объектов или нарастить мощность без замены оборудования.
Важно учитывать при выборе
- Внешние АКБ обязательны. ФОРА Н 33100 не содержит встроенных аккумуляторов. Для работы необходимы внешние батарейные шкафы с аккумуляторами 12 В. Минимальная конфигурация — 30 АКБ (±180 В, мощность ограничена до 80 кВт), рекомендуемая — от 36 АКБ (±216 В и выше, полные 100 кВт).
- Подключение — только трёхфазное. Вход и выход 380/400/415 В, конфигурация 3:3. Однофазный режим не поддерживается.
- Холодный старт — опция. Запуск от аккумуляторов без входной сети доступен как дополнительная опция, в стандартной комплектации отсутствует.
- Высота установки. При размещении выше 1000 м над уровнем моря выходная мощность снижается на 1% за каждые 100 м. Максимальная высота — 2000 м.
- Совместимость с генератором. Онлайн-топология полностью изолирует нагрузку от колебаний напряжения и частоты генератора. Широкий диапазон входного напряжения (304–478 В) позволяет ИБП продолжать работу от сети даже при просадках на старте генератора.
| Мощность, кВА | 100 |
| Мощность, кВт | 100 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | 0.99 |
| Входной КНИ THDi | < 3% |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 304 ~ 478 |
| Диапазон вх. частоты без перехода на АКБ | 40 ~ 70 Гц |
| Аккумуляторы | Внешние |
| Тип АКБ | AGM |
| Напряжение цепи пост. тока, В | ±192, ±204, ±216, ±228, ±240, ±252, ±264, ±180, ±276, ±288, ±300 |
| Ток зарядного устройства, А | 35 |
| Время переключения на батареи | 0 мс |
| Время переключения инвертер - байпас, мс | 0 |
| Время заряда АКБ | 8 ч (до 90% ёмкости) |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Tower / Напольный |
| Точность стабилизации вых. напряжения, % | ± 1% |
| Погрешность выходной частоты | ± 3 Гц (настраивается ± 0.5...5); режим АКБ: ± 0.1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | ≤ 1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | ≤ 5% |
| КПД при работе от сети | > 96% |
| КПД при работе от АКБ | > 96% |
| КПД в режиме ЭКО | 98% |
| Перегрузочная способность инвертера, до перехода на байпас | < 110% - 60 мин; 111% - 125% - 10 мин; 126% - 150% - 1 мин; > 150% - 200 мс |
| Перегрузочная способность байпаса, до выключения | > 125% - без ограничений; 126% - 130% - 10 мин; 131% - 150% - 1 мин; > 150% - 200 мс |
| Уровень шума, дБ | 65 |
| Комментарий | Выходной коэффициент мощности = 1 (100 кВА = 100 кВт) Технология трёхуровневого преобразования Крест-фактор 3:1 Угол сдвига фаз: 120° ± 0.5° Температура хранения: -25...+70 °С Влажность: 0-95% без конденсации IP20 Высота установки: до 1000 м (100%), снижение 1% на каждые 100 м свыше (макс 2000 м) Дерейтинг по напряжению АКБ: ±180В — 80%, ±192/204В — 90% Макс. входной ток (400В): 185 А Выходной ток (400В): 145 А |
| Диапазон рабочих температур | 0...+40 °С |
| Комплектация | RS232, EPO, RS485, USB, Смарт-слот, сухие контакты, Ethernet (SNMP/IoT), статический байпас, сервисный байпас, автоматы входа/выхода/входа байпаса/ручного байпаса, 7'' сенсорный LCD дисплей |
| Длина, мм | 1170 |
| Ширина, мм | 380 |
| Высота, мм | 900 |
| Совместимость с генератором | Да |
| Параллельное подключение | до 4 ИБП |
| Опции | Карта параллельной работы, «Холодный старт», датчики температуры АКБ и окружающей среды |
| Вес, кг. | 95 |
