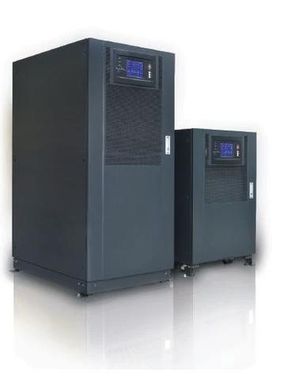

ИБП Gewald Electric HT33120 120 кВА / 108 кВт
Трехфазные бестрансформаторные модульные ИБП Gewald Electric серии HT33 с двойным преобразованием напряжения обеспечивают высокое качество и надежность бесперебойного питания ответственной нагрузки в течение длительного времени.
ИБП серии HT33 предлагают передовые технологии, повышающие производительность и надежность: три высокоскоростных цифровых процессора с полным цифровым управлением в полной мере обеспечивают высокое качество электропитания, высокий входной коэффициент мощности 0,99 и низкий входной КНИ <3%. Он также предлагает полный фронтальный доступ для сервисного обслуживания, дружественный пользовательский интерфейс с использованием тач-скрин LCD-дисплея.
Применение
ISP (Интернет-провайдер), IDC (центр обработки данных)
Телекоммуникационное оборудование
Автоматизация промышленных процессов
Интеллектуальное оборудование
Точные инструменты
Преимущества
Модульный дизайн, удобный для обслуживания ИБП на месте эксплуатации
Функция "холодного" старта (запуск от батарей)
Возможность параллельной работы до 3 шт. ИБП по технологии no-master-slave для увеличения мощности и надежности по схеме N+X
Многоуровневая защита: от перегрева на 8 сенсорах, от перегрузки, от разряда батарей, неисправности вентиляторов, короткого замыкания.
Улучшенное управление зарядом батарей значительно увеличивает срок службы, мощное ЗУ позволяет подключать батареи более 1000Ач.
Полный фронтальный доступ для сервисного обслуживания
|
|
Параметр |
HT33120 |
|
Вход |
Ввод |
Трехфазный с защитным заземлением 3Ph+N+PE |
|
Диапазон входных напряжений без перехода на АКБ |
380V/400V/415V, -20% ~ +25% при 100% нагрузке, -40% ~ +25% при 60% нагрузке |
|
|
Диапазон вх. частоты без перехода на батареи |
40-70 Гц |
|
|
Входной коэффициент мощности |
>0.99 |
|
|
КНИ % |
3% (full Linear Load) |
|
|
Выход |
Вывод |
Трехфазный с защитным заземлением 3Ph+N+PE |
|
Максимальная выходная мощность |
120 кВА / 108 кВт |
|
|
Выходное напряжение, В |
380V/400V/415V, ±1.5% (линейная нагрузка), |
|
|
Частота (батарейный режим) |
50/60 Гц ± 0.1% |
|
|
Выходной коэффициент мошности |
0,9 |
|
|
Перегрузочная способность |
до 110% - переход на байпас через 1 час |
|
|
до 125% - переход на байпас через 10 мин. |
||
|
до 150% - переход на байпас через 1 мин. |
||
|
> 150% - переход на байпас через 0,2 сек. |
||
|
Перегрузочная способность, режим байпас |
до 125% - длительная работа |
|
|
до 130% - 10 мин. |
||
|
до 150% - 1 мин. |
||
|
>150% - 0.3 сек. |
||
|
Форма выходного напряжения |
Синусоидальная |
|
|
Коэффициент нелинейных искажений, THD |
< 1,0% (лин. нагр.), 6% (нелин. нагр.) |
|
|
Крест-фактор |
3:1 |
|
|
КПД, батарейный режим |
95% |
|
|
КПД, ЕСО режим |
99% |
|
|
КПД, при работе от сети с заряженными батареями |
95％ |
|
|
Время переключения Сеть – АКБ, мс |
0 |
|
|
Цепь пост. тока |
Напряжение, В |
±240 (198 ~ 288)В, от 36 до 44 VLRA АКБ по 12 В или от 136 до 164 LFPD батарей 3,2В |
|
Мощность зарядного устройства |
по умолчанию 10% от мощности ИБП, регулируется от 0% до 20% |
|
|
Время заряда АКБ |
Зависит от емкости АКБ |
|
|
Наличие внутренних батарей |
нет |
|
|
Прочее |
Уровень шума (на расстоянии 1 м), дБ |
<65 при 100% нагрузке, <62 при 45% нагрузке |
|
Наличие EСO (экономичный режим) |
есть |
|
|
Наличие EPO (дистанционное аварийное выключение питания) |
есть |
|
|
"Холодный" старт (запуск от батарей) |
есть |
|
|
Интерфейс |
Стандартно: RS232 / RS485, USB, сухие контакты, Опция: SNMP card, AS400 |
|
|
Байпас для ТО |
есть |
|
|
Функции защиты |
от КЗ 340% на 0,2 сек. |
|
|
Уровень защиты IEC (60529) |
IP20 |
|
|
Дисплей |
LED + LCD +Color touch screen |
|
|
Рабочая температура |
0 ~ 40°С, срок службы батарей уменьшается вдвое при повышении температуры каждые 10°С свыше 20°С. |
|
|
Высота без потери мощности |
≤1000 м., выше снижение мощности на 1% каждые 100 м до высоты 2000 м. |
|
|
Относительная влажность |
0 ~ 95%, без конденсата |
|
|
Цвет |
черный |
|
|
Вес нетто, кг |
266 |
|
|
Габаритные размеры ИБП (мм) Ш * Г * В |
600*980*1400 |
|
|
Силовой модуль: Вес нетто, кг |
266 |
|
|
Силовой модуль: Габаритные размеры ИБП (мм) Ш * Г * В |
510×700×178 |
| Количество уровней | 4 |
| Вместимость (макс.) | 20 АКБ * 100 Ач |
| Длина, мм | 470 |
| Ширина, мм | 950 |
| Высота, мм | 1190 |
| Вес, кг. | 47 |
| Емкость, Ач. | 150 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 37,5 |
| Фронт-терминальные | Нет |
