ИБП Eltena Monolith B 2000RT — онлайн 2 кВА в стойку 19″ и на пол

Eltena Monolith B 2000RT — однофазный онлайн-ИБП с двойным преобразованием напряжения и активной мощностью 2000 Вт. Модель держит стойку с несколькими серверами, коммутаторами и другой критичной инфраструктурой в телекоммуникационном шкафу, малой серверной или узле связи. Нулевое время переключения на батарею исключает перезагрузки чувствительной техники при пропадании сети.

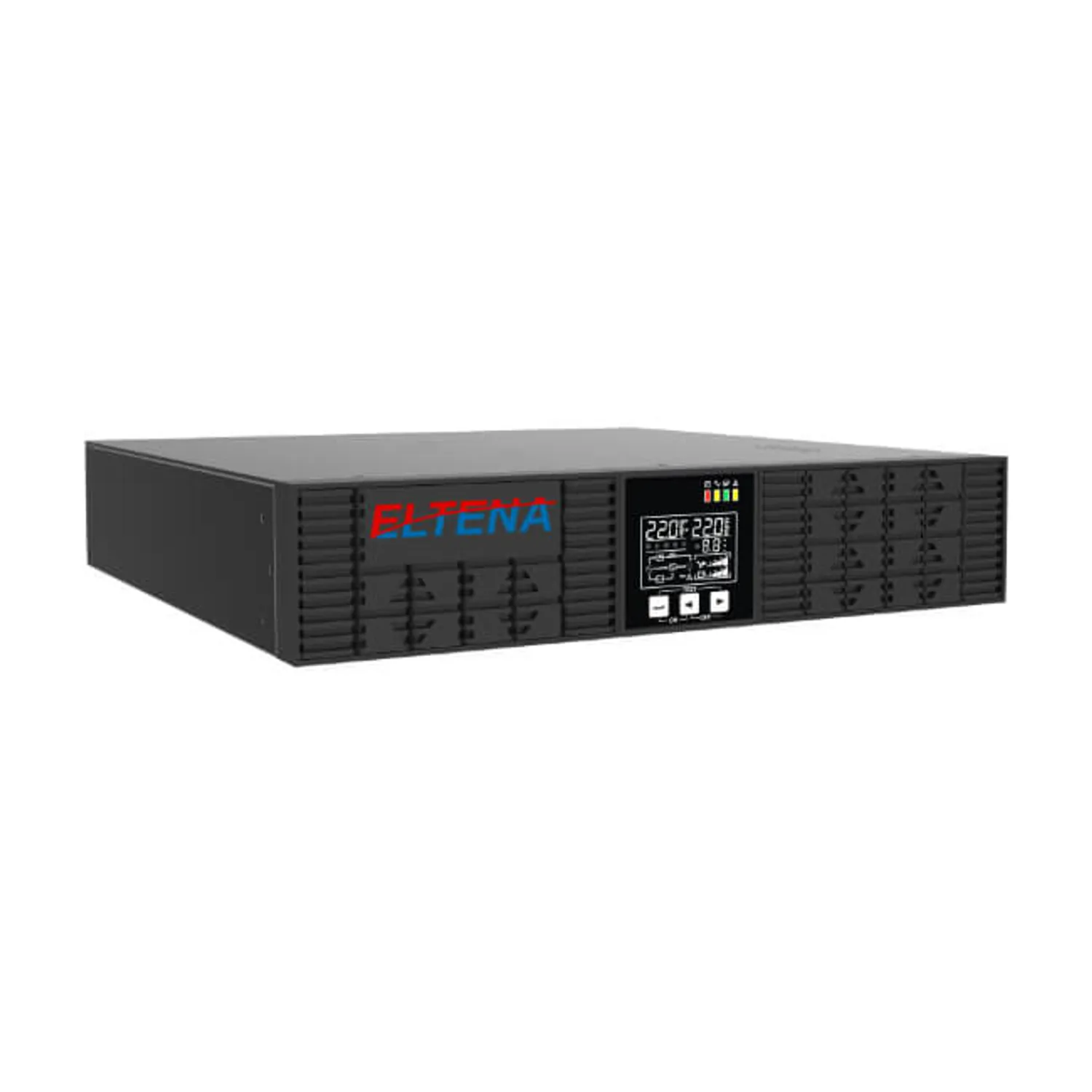

Корпус 2U: в стойку 19″ и на пол

Габариты — 440 × 88 × 410 мм, высота 2U. ИБП встаёт в стандартный 19″-шкаф глубиной от 600 мм на штатных угловых кронштейнах из комплекта; при напольной установке корпус ставится вертикально на комплектные подставки, а поворотный ЖК-дисплей разворачивает содержимое экрана так, чтобы показания оставались читаемыми в любой ориентации. На дисплее — нагрузка, заряд батарей, режим работы и коды ошибок; через меню настраиваются ЭКО-режим, диапазоны входа, конечное напряжение разряда АКБ и номинал выхода.

На задней панели размещены две выходные евро-розетки с заземлением (тип Schuko) для подключения оборудования кабелями из комплекта и входной автоматический выключатель. Питание ИБП подводится силовым кабелем с евровилкой, идущим в поставке. Такая компоновка позволяет подключить до двух потребителей напрямую без дополнительных PDU, а в стоечной схеме — дотянуться до ближайшей розетки сервера коротким патчем.

Автономия от встроенных АКБ и блоков BFR 48-18M

Встроенный блок — 4 × 12 В / 9 Ач, напряжение шины постоянного тока 48 В. Типовое время автономной работы при cos φ = 0,7:

• 100% нагрузки — 6 минут
• 50% нагрузки — 17 минут
• 25% нагрузки — 39 минут

Когда встроенного запаса не хватает, автономия наращивается внешними батарейными блоками Eltena BFR 48-18M (4 × 12 В / 18 Ач в каждом, масса 28 кг). Допускается до 5 параллельных линеек. Типовые значения времени работы от связки ИБП + BFR:

• ИБП + 1 × BFR 48-18M: 28 мин при 100%, 1 ч 05 мин при 50%, 2 ч 36 мин при 25% нагрузки
• ИБП + 2 × BFR 48-18M: 51 мин при 100%, 2 ч 01 мин при 50%, 4 ч 59 мин при 25% нагрузки
• ИБП + 3 × BFR 48-18M: 1 ч 24 мин при 100%, 3 ч 04 мин при 50%, более 5 ч при 25% нагрузки
• ИБП + 5 × BFR 48-18M: 2 ч 20 мин при 100%, более 5 ч при 50% и 25% нагрузки

Широкий вход и работа от генератора

Без перехода на батареи Monolith B 2000RT держит нагрузку до 50% в диапазоне 110–300 В, а при 100% нагрузке — в диапазоне 176–280 В. Батареи включаются только при действительно аварийных просадках, ресурс АКБ не расходуется на повседневные колебания сети. Диапазон синхронизации входной частоты — 50/60 Гц ± 6 Гц; для дизель-генератора в меню активируется режим GEN, расширяющий допуск до ± 10 Гц, чтобы ИБП не уходил на АКБ при колебаниях оборотов.

Крест-фактор инвертора 3:1 позволяет питать серверные блоки питания, системы хранения и другое оборудование с импульсным потреблением без ложных перегрузок, а входной THDi ≤ 4% означает, что сам ИБП почти не вносит искажения обратно в сеть — важно при установке в одном здании с измерительной аппаратурой.

Мониторинг и управление: USB, RS-232, SNMP

В стандартной комплектации — порт USB и порт RS-232 для связи с Windows/Linux-сервером через фирменное ПО ShutdownAgent: сервер корректно завершает работу при критическом разряде батарей. Для сетевого мониторинга в ИБП предусмотрен слот под опциональную SNMP-карту или карту «сухих» контактов. SNMP-карта (заказывается отдельно) поддерживает SNMP v1/v2c/v3 и web-интерфейс — ИБП встраивается в Zabbix, PRTG, Nagios, Cacti и другие системы мониторинга дата-центра. Для промышленной автоматики и АСУ ТП доступны плата-адаптер AS-400 и внешняя кнопка аварийного отключения EPO.

Особенности эксплуатации и важные нюансы

• Нет параллельного подключения. Для отказоустойчивых схем N+1 или 2N используйте внешний статический переключатель (ATS) или серверы с двумя блоками питания на разные ИБП.
• Нет гальванической изоляции входа и выхода. Если нагрузке нужен разделительный трансформатор — устанавливайте его отдельной секцией.
• Замена встроенных АКБ — линейкой целиком (все 4 батареи сразу). Замена отдельных ячеек приводит к разбалансу заряда и преждевременному выходу линейки из строя.
• Настройка выходного напряжения. Через меню номинал переключается на 208, 220, 230 или 240 В — полезно при питании оборудования с американской спецификацией 208 В.
• Холодный старт. ИБП запускается от батарей при полностью обесточенном вводе длительным нажатием кнопки ON — пригодится при плановых работах на вводном щите.
• Климат эксплуатации. 0…+40 °C, влажность 20–95% без конденсата, высота до 4000 м (до 1000 м без снижения мощности). Для горных объектов уточняйте деградацию — выше 1000 м она постепенная.
• Гарантия производителя — 2 года и 25 недель с даты производства или 2 года по гарантийному талону.

Частые вопросы

Можно подключить сторонние AGM-аккумуляторы вместо блоков BFR 48-18M?
Да, при соблюдении параметров: напряжение линейки 48 В (4 АКБ по 12 В последовательно), тип AGM, ёмкость одной батареи 18–80 Ач, до 5 параллельных линеек. Ток заряда — 4 А, поэтому оптимальная суммарная ёмкость — в районе 40–80 Ач на линейку; при большей ёмкости цикл заряда затягивается.

Насколько шумный ИБП в серверной?
Уровень шума — не более 50 дБ, сопоставимо с тихим вентилятором 1U-сервера. В офисном помещении слышно; для жилой зоны стоит разместить в отдельной комнате или нише.

Подходит ли Monolith B 2000RT для работы от дизель-генератора?
Да. В меню включается режим GEN с расширенным допуском входной частоты до ± 10 Гц — это позволяет стабильно работать с инверторными и большинством синхронных генераторов без перехода ИБП на АКБ при колебаниях оборотов.

Что входит в комплект поставки?
ИБП Monolith B 2000RT, входной силовой кабель с евровилкой, коммуникационный кабель RS-232, кабель USB (поставка зависит от партии), комплект подставок для напольной установки в башенном положении, комплект угловых кронштейнов для крепления в 19″-стойку, руководство по эксплуатации. SNMP-карта, карта «сухих» контактов, плата AS-400, кнопка EPO и внешние батарейные блоки BFR 48-18M поставляются отдельно.
