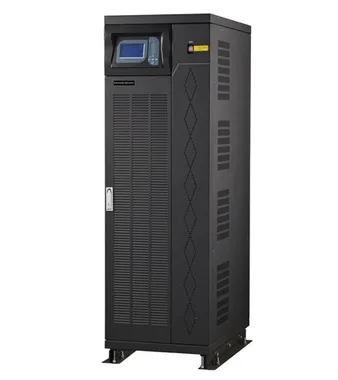

ИБП Gewald Electric KR3360 60 кВА / 48 кВт
| Мощность | 60 кВА / 48 кВт |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Форма выходного напряжения | Чистая синусоида |
| Аккумуляторы | Внешние |
| Габариты (Ш×Г×В), мм | 500 × 800 × 1600 |
| Вес, кг | 255 |
| Страна производства | Китай |
| Гарантия производителя | 1 год |
Трехфазные бестрансформаторные ИБП Gewald Electric серии KR3360 с двойным преобразованием напряжения обеспечивают высокое качество и надежность бесперебойного питания ответственной нагрузки в течение длительного времени.
К ИБП подключаются 29 последовательно соединенных внешних аккумуляторных батарей, которые можно установить в специальном шкафу.
Применение
Центры обработки данных
Телекоммуникационное оборудование
Автоматизация промышленных процессов
Жилые объекты
Преимущества
Технология двойного преобразования напряжения
Нулевое время переключения на батареи
Полностью цифровое управление
Корректировка коэффициента мощности входной цепи до > 0,98
Возможна эксплуатация совместно с генератором
Функция "холодного" старта (запуск от батарей)
Возможность параллельной работы до 4 шт. ИБП по технологии no-master-slave для увеличения мощности или надежности по схеме N+X
Автоматический байпаc
Ручной технический байпас
Встроенные сухие контакты DB9, порт RS232 /RS485.
Улучшенное управление зарядом батарей
Широкий диапазон входного напряжения без перехода на батареи
Абсолютная защита нагрузки
Интеллектуальное управление скоростью вентиляторов
Функция аварийного отключения EPO
Экономичный режим ECO
SNMP адаптер для удаленного мониторинга и управления источником через интернет (опция)
Интеллектуальная система мониторинга батарей MMBM (опция)
В комплекте:
- ручной сервисный байпас,
- порт RS232,
- сухие контакты.
Опции:
- SNMP карта,
- параллельное подключение.
|
|
Параметр |
KR3360 |
|
Вход |
Ввод |
Трехфазный с защитным заземлением 3φ4W+PE |
|
Диапазон входных напряжений без перехода на АКБ |
209 - 475 В при 50% нагрузке |
|
|
285 - 475 В при 100% нагрузке |
||
|
Диапазон вх. частоты без перехода на батареи |
50 Гц ± 5% (±10% может быть установлено пользователем) |
|
|
Входной коэффициент мощности |
≥ 0.98 |
|
|
Выход |
Вывод |
Трехфазный с защитным заземлением 3φ4W+PE |
|
Максимальная выходная мощность |
60000 ВА / 48000 Вт |
|
|
Выходное напряжение, В |
L－N：220 В ±2%; L — L：380 В ±2% |
|
|
Частота (батарейный режим) |
50 Гц ± 0,2% |
|
|
Выходной коэффициент мошности |
0,8 |
|
|
Время резервирования |
Зависит от емкости внешних АКБ |
|
|
Перегрузочная способность |
от 105% до 125% - 2 мин., переход на байпас |
|
|
от 126% - до 150% - 10 сек., переход на байпас |
||
|
Форма выходного напряжения |
Синусоидальная |
|
|
Коэффициент нелинейных искажений, THD |
THD < 2% ( полная мощность, линейная нагрузка) |
|
|
Крест-фактор |
3:1 максимум |
|
|
Разбалансировка напряжения фаз при полной нагрузке |
≤2% |
|
|
КПД |
≥91％ |
|
|
Время переключения Сеть – АКБ, мс |
0 |
|
|
Время переключения Сеть – Байпас ТО, мс |
0 |
|
|
Выходные разъемы |
колодка |
|
|
Цепь постоянного тока |
Напряжение, В |
348 ( 29 АКБ * 12 В ) |
|
Зарядное устройство, А |
10 |
|
|
Время заряда АКБ |
Зависит от емкости внешних АКБ |
|
|
Наличие внутренних батарей |
нет |
|
|
Прочее |
Уровень шума (на расстоянии 1 м), Дб |
<65 |
|
Наличие EPO (дистанционное аварийное выключение питания) |
есть |
|
|
"Холодный" старт (запуск от батарей) |
есть |
|
|
Интерфейс |
RS232 / RS485, релейные контакты |
|
|
Байпас для ТО |
есть |
|
|
Сигналы предупреждения |
Разряд АКБ, ошибка сети питания, неисправность ИБП, перегрузка |
|
|
Функции защиты |
От глубокого разряда АКБ, от перегрузки, от короткого замыкания и от перегрева, пониженное и повышенное вых. напряжение |
|
|
Дисплей |
ЖК-дисплей |
|
|
Рабочая температура |
0 ~ 40 С |
|
|
Относительная влажность |
0 ~ 95%, без конденсата |
|
|
Габаритные размеры ИБП (мм) В * Ш * Г |
1600*500*800 |
|
|
Вес нетто, кг |
255 |
| Мощность, кВА | 60 |
| Мощность, кВт | 48 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | ≥0,98 |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 209 - 475 В |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 285 - 475 В |
| Диапазон вх. частоты без перехода на АКБ | 50 Гц ± 5% или ±10% |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 348 |
| Ток зарядного устройства, А | 10.0 |
| Время переключения на батареи | 0 мс |
| Время переключения инвертер - байпас, мс | 0 |
| Контроллер солнечных панелей | Нет |
| Тип корпуса | Tower / Напольный |
| Точность стабилизации вых. напряжения, % | ±2% |
| Форма выходного напряжения | Чистая синусоида |
| КПД | более 91% |
| Перегрузочная способность инвертера, до перехода на байпас | от 105% до 125% - 2 мин., от 126% - до 150% - 10 сек. |
| Уровень шума, дБ | 65 |
| Диапазон рабочих температур | 0 - 40°С |
| Длина, мм | 800 |
| Ширина, мм | 500 |
| Высота, мм | 1600 |
| Вес, кг. | 255 |
