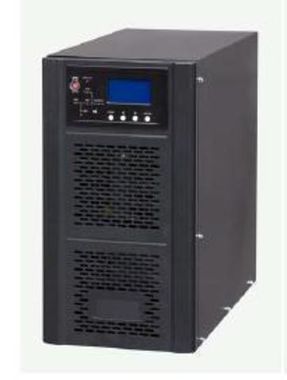

ИБП Gewald Electric HT1110L 10 кВА / 9 кВт
Источники бесперебойного питания Gewald Electric HT1110L обеспечивают абсолютную защиту подключенной нагрузки благодаря технологии онлайн с двойным преобразованием. Данные модели обеспечивают идеальное синусоидальное напряжение на выходе, удобны в использовании благодаря ЖК-дисплею.
К ИБП подключаются 16 последовательно соединенных внешних аккумуляторных батарей, которые можно установить в специальном шкафу.
Особенности
- ЖК-дисплей
- Широкий диапазон входного напряжения без перехода на батареи
- Увеличенный выходной коэффициент мощности 0,9
- Тип "онлайн" - нулевое время переключения на батареи
- Автоматический байпас
- Ручной байпас для обслуживания
- Удобное управление
- Увеличение срока службы батарей
- Абсолютная защита нагрузки
- Автоматическая защита от перегрузки
- Возможность совместной работы с генератором благодаря высокому входному PF и наличию сухих контактов
- Наличие EPO - удаленное аварийное отключение
- Возможность параллельной работы до 3 источников для наращивания мощности (опция)
Применение
- Сетевое оборудование
- Телекоммуникационное оборудование
- Сервера
- Промышленное оборудование
- Котельное оборудование и насосы
- Бытовые электроприборы
|
|
Параметр |
HT1110L |
|
Вход |
Ввод |
Однофазный с защитным заземлением |
|
Диапазон входных напряжений без перехода на АКБ |
176~275 В |
|
|
Максимальный ток |
57 А |
|
|
Диапазон вх. частоты без перехода на батареи |
40 - 70 Гц |
|
|
Входной коэффициент мощности |
> 0.99 при полной нагрузке |
|
|
Выход |
Вывод |
Однофазный с защитным заземлением |
|
Максимальная выходная мощность |
10000 ВА / 9000 Вт |
|
|
Выходное напряжение, В |
220/230/240 В ± 1% |
|
|
Максимальный ток |
45/43/42 А |
|
|
Частота (батарейный режим) |
50 Гц ± 0,1% |
|
|
Выходной коэффициент мошности |
0,9 |
|
|
Время резервирования |
Зависит от емкости внешних АКБ |
|
|
Перегрузочная способность |
от 105% до 125% - 10 мин., переход на байпас |
|
|
от 111% до 130% - 1 мин., переход на байпас, |
||
|
150% - 30 сек., переход на байпас и далее выключение через 1 мин. |
||
|
Форма выходного напряжения |
Синусоидальная |
|
|
Коэффициент нелинейных искажений, THD |
THD < 1% ( полная мощность, линейная нагрузка) |
|
|
Крест-фактор |
3:1 максимум |
|
|
Время переключения Сеть – АКБ, мс |
0 |
|
|
Выходные разъемы |
колодка |
|
|
Цепь постоянного тока |
Напряжение, В |
192 ( 16 АКБ * 12 В ) |
|
Максимальный ток |
60 А |
|
|
Зарядное устройство, А |
5 |
|
|
Время заряда АКБ |
Зависит от емкости внешних АКБ |
|
|
Наличие внутренних батарей |
нет, внешние батареи от 15 до 150 Ач. |
|
|
Прочее |
Наличие EPO (дистанционное аварийное выключение питания) |
есть |
|
"Холодный" старт (запуск от батарей) |
есть |
|
|
Интерфейс |
RS232 с поддержкой ПО для мониторинга ( SNMP карта - опция) , релейные контакты |
|
|
Байпас для ТО |
есть |
|
|
Дисплей |
ЖК-дисплей |
|
|
Рабочая температура |
0 ~ 40 С |
|
|
Высота без потери мощности |
1000 м. |
|
|
Относительная влажность |
0 ~ 95%, без конденсата |
|
|
Габаритные размеры ИБП (мм) В * Ш * Г |
480*250*526 |
|
|
Вес нетто, кг |
20 |
Примерное время автономной работы при средней мощности подключенной нагрузки:
|
Емкость батарей |
500 Вт |
1000 Вт |
3000 Вт |
5000 Вт |
9000 Вт |
|
55 Ач |
16 ч. 50 мин. |
7 ч. 50 мин. |
2 ч. 10 мин. |
1 ч. 10 мин. |
0 ч. 35 мин. |
|
100 Ач |
27 ч. 40 мин. |
15 ч. 20 мин. |
4 ч. 20 мин. |
2 ч. 20 мин. |
1 ч. 10 мин. |
|
150 Ач |
41 ч. 30 мин. |
21 ч. 50 мин. |
7 ч. 10 мин. |
3 ч. 50 мин. |
1 ч. 50 мин. |
| Емкость, Ач. | 55 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 13.75 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 55 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Емкость, Ач. | 100 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 25 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 100 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Емкость, Ач. | 150 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 37,5 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 150 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Количество уровней | 4 |
| Вместимость (макс.) | 16 АКБ * 100 Ач |
| Длина, мм | 470 |
| Ширина, мм | 780 |
| Высота, мм | 1190 |
| Вес, кг. | 40 |
