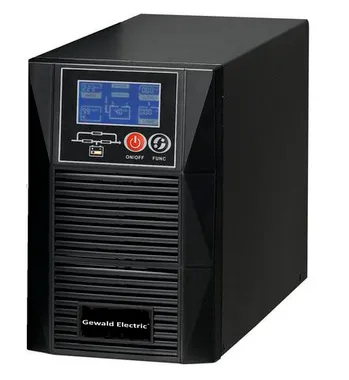

ИБП Gewald Electric HT1103L 3 кВА / 2,7 кВт для дачи, котла отопления, насоса, сервера.
Источники бесперебойного питания Gewald Electric HT1103L обеспечивают абсолютную защиту подключенной нагрузки благодаря технологии онлайн с двойным преобразованием. Данные модели обеспечивают идеальное синусоидальное напряжение на выходе, удобны в использовании благодаря ЖК-дисплею и стандартным евророзеткам для подключения нагрузки.

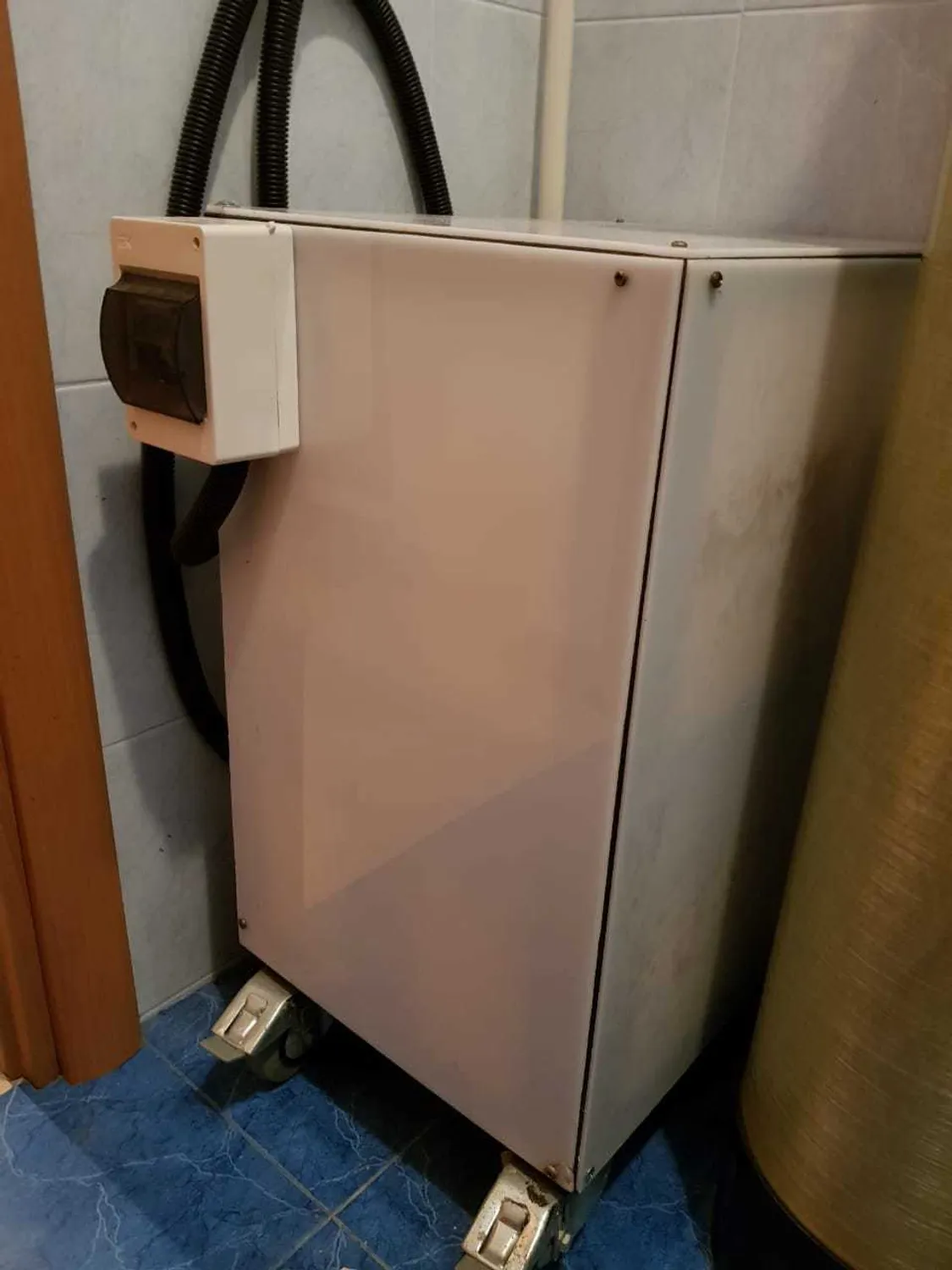

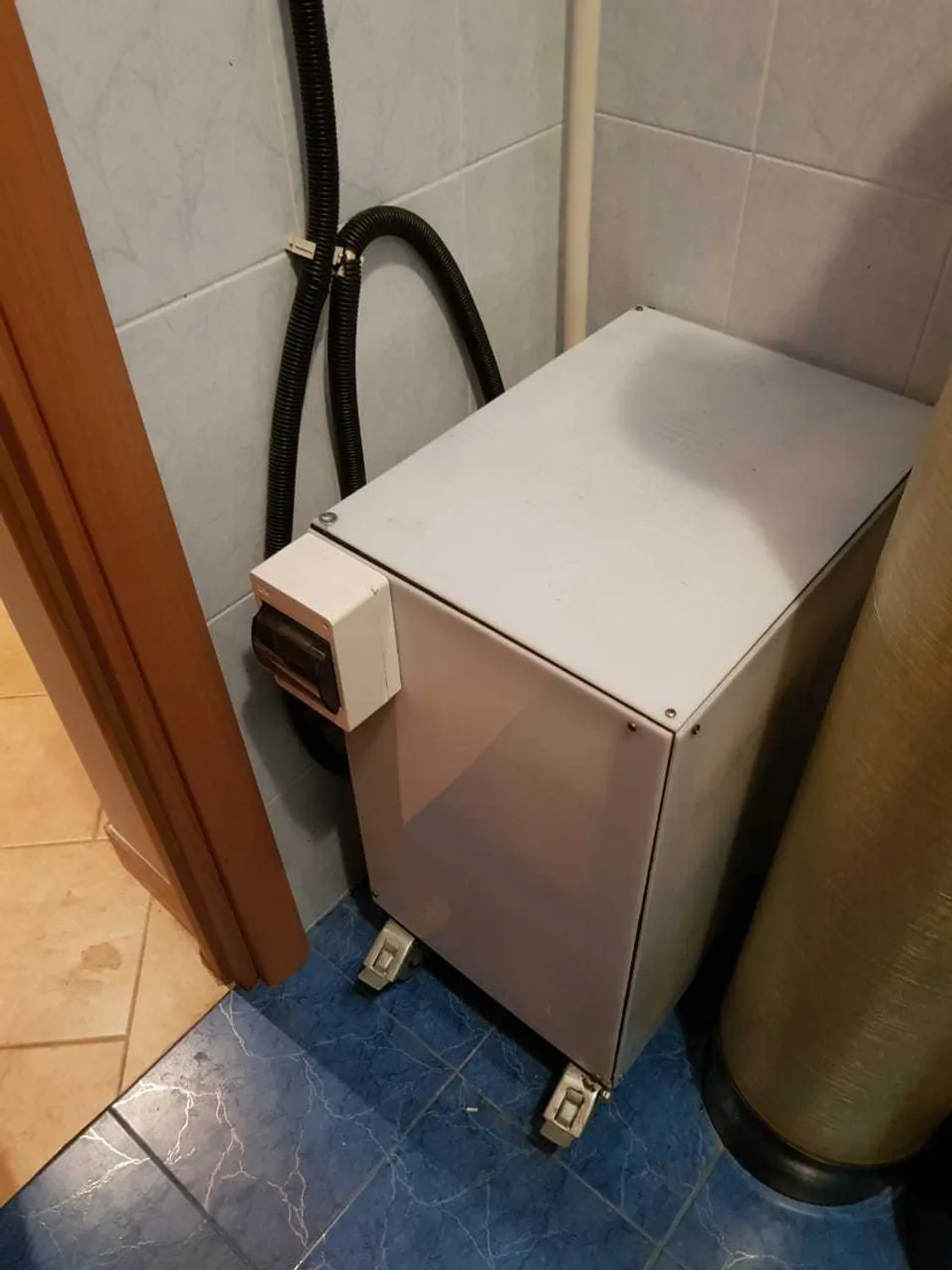

К ИБП должны быть подключены 8 последовательно соединенных внешних аккумуляторные батареи, которые можно установить в специальном шкафу.
Данную модель отличает мощное зарядное устройство 8А.
Особенности
- ЖК-дисплей
- Широкий диапазон входного напряжения без перехода на батареи
- Тип "онлайн" - нулевое время переключения на батареи
- Автоматический байпас
- Евророзетки на задней панели
- Удобное управление
- Увеличение срока службы батарей
- Абсолютная защита нагрузки
- Автоматическая защита от перегрузки
- Удобство подключения нагрузки
Применение
- Сетевое оборудование
- Телекоммуникационное оборудование
- Сервера
- Промышленное оборудование
- Котельное оборудование и автоматика
|
|
Параметр |
HT1103L |
|
Вход |
Ввод |
Однофазный с защитным заземлением |
|
Диапазон входных напряжений без перехода на АКБ |
110-288 В при 50% нагрузке |
|
|
Диапазон вх. частоты без перехода на батареи |
40 - 70 Гц |
|
|
Входной коэффициент мощности |
> 0.97 ( в соответствии с EN60555-2 ) |
|
|
Выход |
Вывод |
Однофазный с защитным заземлением |
|
Максимальная выходная мощность |
3000 ВА / 2700 Вт |
|
|
Выходное напряжение, В |
~ 220 / 230 / 240 В ± 1% |
|
|
Частота (батарейный режим) |
50 Гц ± 2% |
|
|
Выходной коэффициент мошности |
0,9 |
|
|
Время резервирования |
Зависит от емкости внешних АКБ |
|
|
Перегрузочная способность |
от 105% до 130% - 60 сек, переход на байпас |
|
|
от 130% до 150% - 30 сек, переход на байпас, |
||
|
от 150% - 0,3 сек., переход на байпас |
||
|
Форма выходного напряжения |
Синусоидальная |
|
|
Коэффициент нелинейных искажений, THD |
< 3% - линейная нагрузка, < 5% - нелинейная нагрузка |
|
|
Крест-фактор |
3:1 |
|
|
Время переключения Сеть – АКБ, мс |
0 |
|
|
Выходные разъемы |
2 Евророзетки + колодка |
|
|
Цепь постоянного тока |
Напряжение, В |
96 ( 8 АКБ * 12 В ) |
|
Зарядное устройство, А |
8 |
|
|
Время заряда АКБ |
Зависит от емкости внешних АКБ |
|
|
Наличие внутренних батарей |
нет, внешние батареи от 24 до 200 Ач. |
|
|
Прочее |
Уровень шума (на расстоянии 1 м), Дб |
<45 |
|
"Холодный" старт (запуск от батарей) |
есть |
|
|
Интерфейс |
RS232 (9-пин тип D) с поддержкой ПО для мониторинга ( внешняя SNMP карта, сухие контакты - опция) |
|
|
Сигналы предупреждения |
Разряд АКБ, ошибка сети питания, неисправность ИБП, перегрузка |
|
|
Функции защиты |
От глубокого разряда АКБ, от перегрузки, от короткого замыкания и от перегрева |
|
|
Дисплей |
ЖК-дисплей |
|
|
Рабочая температура |
0 ~ 40 С |
|
|
Относительная влажность |
20 ~ 90%, без конденсата |
|
|
Габаритные размеры ИБП (мм) В * Ш * Г |
336 * 426 * 190 |
|
|
Вес нетто, кг |
11 |
|
|
Соответствие стандартам |
EMC ESD IEC61000-4-2 LEVEL4 |
|
|
EMC RS IEC61000-4-3 LEVEL3 |
||
|
EMC EFT IEC61000-4-4 LEVEL4 |
||
|
EMC Surge IEC61000-4-5 LEVEL4 |
||
|
Безопасность GB4943-2001 |
||
|
Безопасность IEC62040-1 |
||
|
Безопасность CE |
||
|
Индустриальный EN62040 |
||
|
Индустриальный YD/T 1095-2000 |
Примерное время автономной работы при средней мощности подключенной нагрузки:
|
Емкость батарей |
200 Вт |
500 Вт |
900 Вт |
1500 Вт |
2400 Вт |
|
55 Ач |
21 ч. 10 мин. |
7 ч. 50 мин. |
4 ч. 00 мин. |
2 ч. 10 мин. |
1 ч. 10 мин. |
|
100 Ач |
34 ч. 40 мин. |
15 ч. 20 мин. |
8 ч. 00 мин. |
4 ч. 20 мин. |
2 ч. 40 мин. |
|
150 Ач |
51 ч. 50 мин. |
23 ч. 00 мин. |
12 ч. 50 мин. |
7 ч. 10 мин. |
4 ч. 10 мин. |
|
200 Ач |
69 ч. 00 мин. |
27 ч. 40 мин. |
17 ч. 10 мин. |
10 ч. 10 мин. |
5 ч. 50 мин. |
