Батарейный модуль East EA900 G4 RT SBM 192-112
UPS-LAB - официальный сайт поставщика East
| Габариты (Ш×Г×В), мм | 440 × 565 × 132 |
| Вес, кг | 48.4 |
| Страна производства | Китай |
| Гарантия производителя | 1 год |
Для каких ИБП подходит батарейный модуль EA900 G4 RT SBM 192-112
Модуль предназначен для двух моделей источников бесперебойного питания серии East EA900 четвёртого поколения в стоечном исполнении:
- East EA900 G4 RT 6kVA LCDS — ИБП со встроенными аккумуляторами. К нему подключается не более 1 дополнительного модуля.
- East EA900 G4 RT 6kVA LCDH — ИБП без встроенных батарей, работает только от внешних модулей. Допускается подключение до 8 модулей последовательно.
Напряжение DC-шины модуля составляет 192 В и совпадает с напряжением батарейного входа этих ИБП. Подключение к моделям с другим напряжением шины недопустимо.
Конфигурация аккумуляторов и время автономии
Внутри корпуса размещены 16 герметичных свинцово-кислотных аккумуляторов AGM напряжением 12 В и ёмкостью 7 Ач каждый, соединённых последовательно. Суммарное напряжение цепочки — 192 В, энергоёмкость одного модуля — 1344 Вт·ч.
При подключении одного модуля к ИБП EA900 G4 RT 6kVA LCDS время автономной работы при полной нагрузке составляет около 10 минут. При подключении к модели LCDH количество модулей определяет продолжительность резерва:
- 1 модуль + EA900 G4 RT 6kVA LCDS — 10 мин
- 2 модуля + EA900 G4 RT 6kVA LCDH — 10 мин
- 4 модуля + EA900 G4 RT 6kVA LCDH — 25 мин
- 6 модулей + EA900 G4 RT 6kVA LCDH — 45 мин
- 8 модулей + EA900 G4 RT 6kVA LCDH — 65 мин
Значения указаны при 100 % нагрузке. При 50 % нагрузке автономия увеличивается примерно вдвое.
Универсальный корпус Rack-Tower 3U

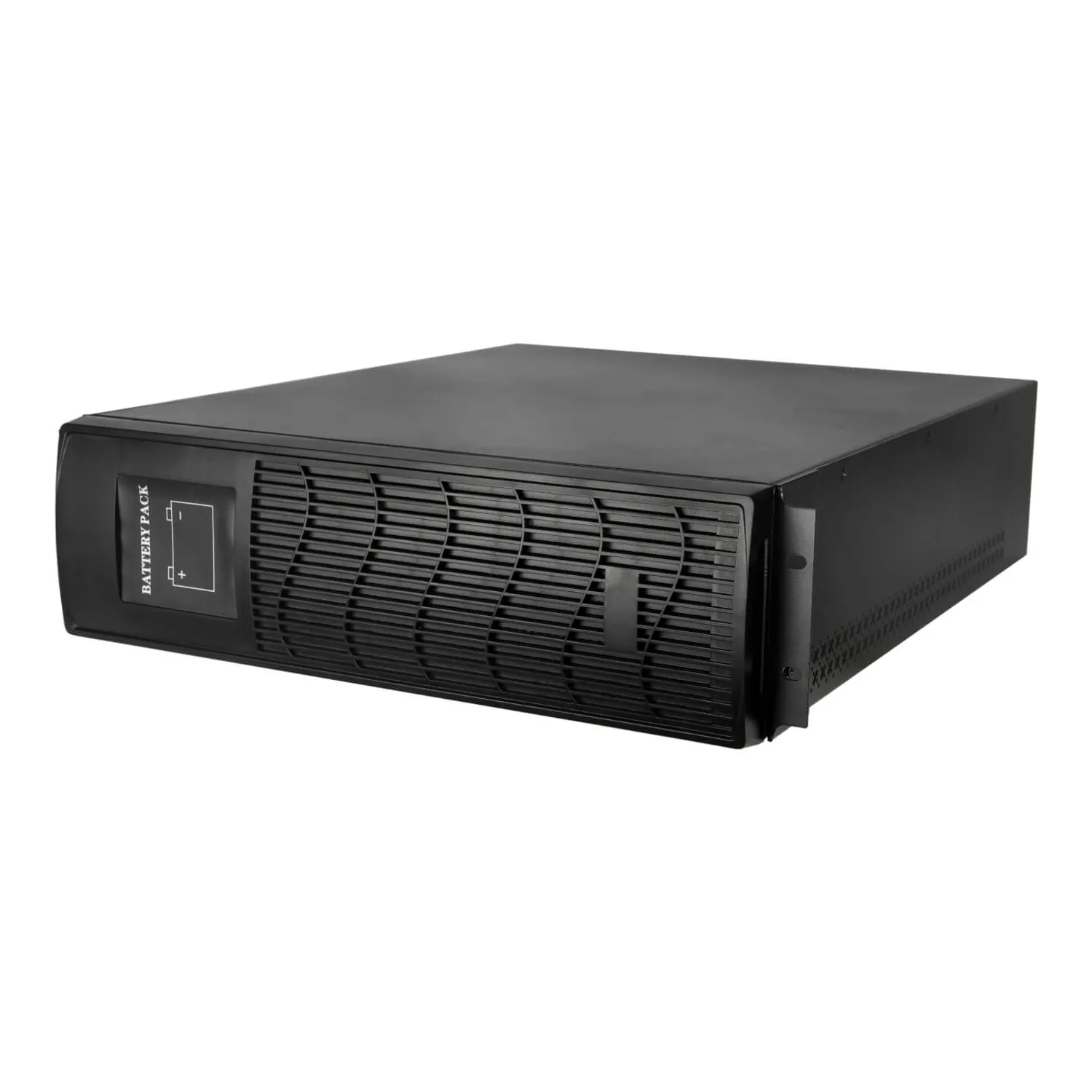

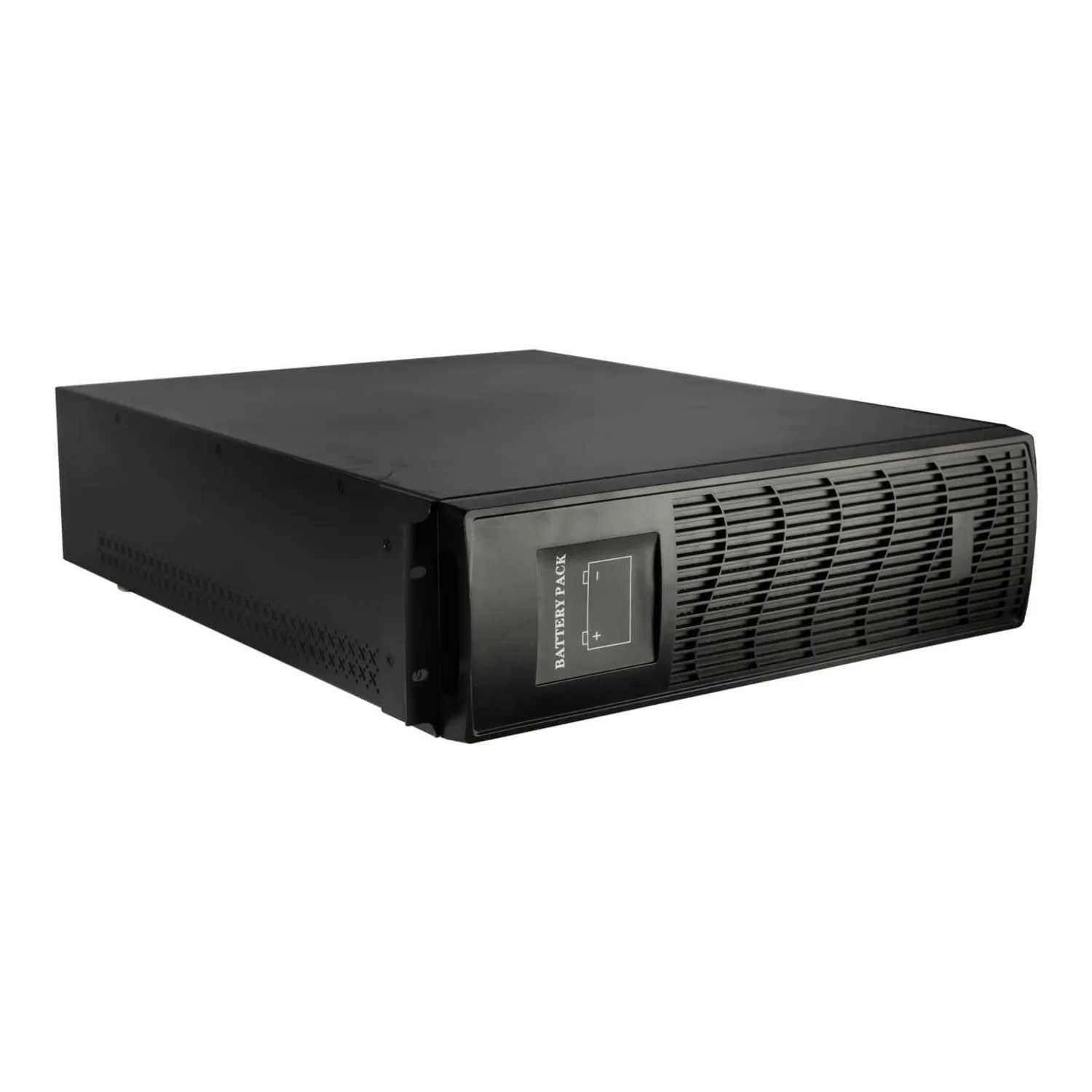

Модуль выполнен в металлическом корпусе габаритами 440 x 565 x 132 мм (Ш x Г x В) и массой 48,4 кг. Высота 3U позволяет смонтировать его в стандартную 19-дюймовую серверную стойку непосредственно под ИБП. Для напольной установки в комплекте предусмотрены ножки — модуль ставится вертикально рядом с источником. Корпус соответствует дизайну ИБП East Power и визуально дополняет систему.
На задней панели расположены два разъёма 192 VDC External Battery для последовательного подключения нескольких модулей и автоматический выключатель (Input Breaker), обеспечивающий дополнительную защиту батарейной цепи.
Подключение и настройка
Модуль подключается к ИБП штатным кабелем через батарейный разъём. При подключении нескольких модулей они соединяются последовательно — от ИБП к первому модулю, от первого ко второму и так далее. После установки необходимо указать количество подключённых батарейных модулей в настройках ИБП, чтобы система корректно рассчитывала оставшееся время автономии и параметры заряда.
Важно учитывать при выборе
- Совместимость ограничена RT-моделями. Модуль EA900 G4 RT SBM 192-112 подходит только для стоечных ИБП серии EA900 G4 RT. Для напольных ИБП EA900 G4 (без RT) предназначен модуль EA900 G4 SBM 192-112 — у него другой корпус и разъём.
- Ёмкость 7 Ач или 9 Ач. Если требуется увеличенная автономия при ограниченном количестве модулей, обратите внимание на модификацию EA900 G4 RT SBM 192-144 с аккумуляторами ёмкостью 9 Ач.
- Вес. Масса одного модуля — 48,4 кг. При планировании размещения в стойке учитывайте допустимую нагрузку на направляющие и общий вес системы.
| Напряжение, В | 192 |
| Тип АКБ | AGM |
| Тип корпуса | Rack / в стойку 19", Tower / Напольный |
| Диапазон рабочих температур | 0…+40 °C |
| Комплектация | Батарейный модуль East EA900 G4 RT SBM 192-112 — 1 шт., инструкция — 1 шт. |
| Длина, мм | 565 |
| Ширина, мм | 440 |
| Высота, мм | 132 |
| Вес, кг. | 48.4 |
| Количество АКБ, шт | 16 |
| Ёмкость одной АКБ, Ач | 7 |
| Совместимые ИБП | East EA900 G4 RT 6kVA LCDS, East EA900 G4 RT 6kVA LCDH |
| Встроенное зарядное устройство | Нет |
| Горячая замена АКБ | Нет |
| Высота в стойке, U | 3 |
