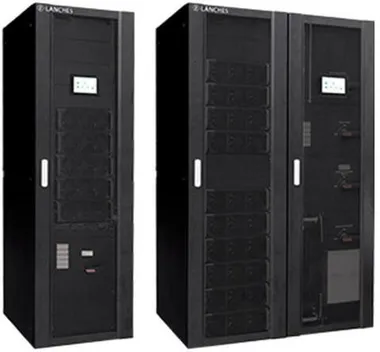

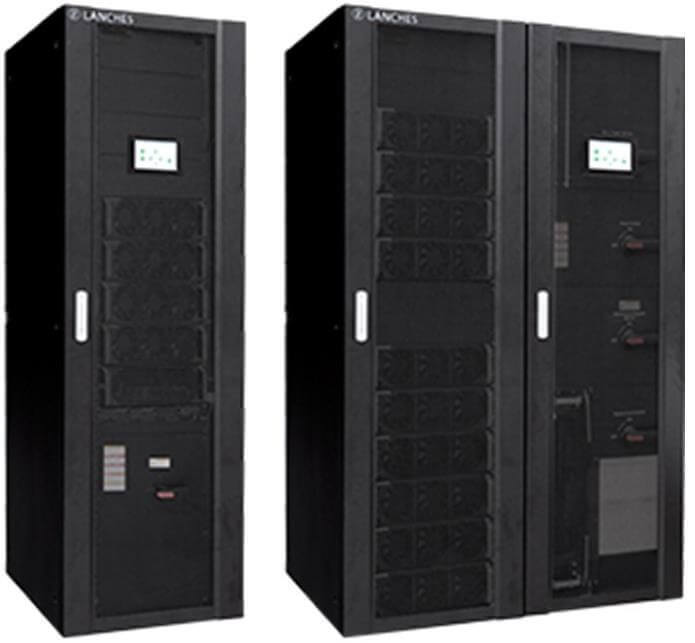

Модульный ИБП Lanches L660
UPS-LAB - официальный сайт поставщика Lanches
Модульный онлайн ИБП Lanches L660 строится на базе системных шкафов максимальной мощностью 200 кВА / 300 кВА / 400 кВА / 500 кВА / 600 кВА / 800 кВА с установленными в них силовыми модулями по 50 кВА. ИБП структурно разделен на модуль управления, зарядный модуль и силовой модуль с возможностью горячей замены, что обеспечивает удобство и меньшее время на обслуживание и ремонт. Широкий диапазон входного напряжения обеспечивает продолжительный срок службы АКБ, сводя к минимуму количество переходов ИБП в автономный режим. Для защиты ИТ-систем, телекоммуникационного, промышленного и медицинского оборудования, станков, средств безопасности и рабочих станций.
| Мощность, кВА | 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800 |
| Мощность, кВт | 45, 90, 135, 180, 225, 270, 315, 360, 405, 450, 495, 540, 585, 630, 675, 720 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | ≥0,99 |
| Входной КНИ THDi | менее 3% |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 166~485В |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 305 ~ 485 |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 360, 384, 408, 432, 480, 504, 528, 552 |
| Контроллер солнечных панелей | Нет |
| Точность стабилизации вых. напряжения, % | ± 1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | ≤1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | ≤3% |
| КПД | 0.96 |
| Перегрузочная способность инвертера, до перехода на байпас | 105% ~ 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125% ~ 150% в течение 1 мин, ＞150% в течение 0,2 с |
| Комментарий | Модульная архитектура |
| Диапазон рабочих температур | 0 - 40°С |
| Страна производства | Китай |
| Гарантия производителя | 1 год |
Модульный онлайн ИБП Lanches L660 строится на базе системных шкафов максимальной мощностью 200 кВА / 300 кВА / 400 кВА / 500 кВА / 600 кВА / 800 кВА с установленными в них силовыми модулями по 50 кВА. ИБП структурно разделен на модуль управления, зарядный модуль и силовой модуль с возможностью горячей замены, что обеспечивает удобство и меньшее время на обслуживание и ремонт. Широкий диапазон входного напряжения обеспечивает продолжительный срок службы АКБ, сводя к минимуму количество переходов ИБП в автономный режим. Для защиты ИТ-систем, телекоммуникационного, промышленного и медицинского оборудования, станков, средств безопасности и рабочих станций.
| Мощность, кВА | 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800 |
| Мощность, кВт | 45, 90, 135, 180, 225, 270, 315, 360, 405, 450, 495, 540, 585, 630, 675, 720 |
| Кол-во фаз, вх. : вых. | 3:3 |
| Технология | Онлайн |
| Входной коэффициент мощности PF | ≥0,99 |
| Входной КНИ THDi | менее 3% |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 50%, В | 166~485В |
| Диапазон вход. напряжения без перехода на батареи при нагрузке 100%, В | 305 ~ 485 |
| Аккумуляторы | Внешние |
| Напряжение цепи пост. тока, В | 360, 384, 408, 432, 480, 504, 528, 552 |
| Контроллер солнечных панелей | Нет |
| Точность стабилизации вых. напряжения, % | ± 1% |
| Форма выходного напряжения | Чистая синусоида |
| Выходой КНИ THDv, линейная нагрузка | ≤1% |
| Выходой КНИ THDv, 100% нелинейная нагрузка | ≤3% |
| КПД | 0.96 |
| Перегрузочная способность инвертера, до перехода на байпас | 105% ~ 110% в течение 60 мин, 110% ~ 125% в течение 10 мин, 125% ~ 150% в течение 1 мин, ＞150% в течение 0,2 с |
| Комментарий | Модульная архитектура |
| Диапазон рабочих температур | 0 - 40°С |
| Страна производства | Китай |
| Гарантия производителя | 1 год |
Панель управления ИБП Lanches L660
- Наличие многофункционального 7-дюймового сенсорного ЖК-экрана с поддержкой русского языка, кнопки управления.
- Индикация режимов и параметров работы.
- Мнемосхема работы ИБП.
- Показывает работу инвертора, байпаса, батарей, нагрузку, режим работы от батарей, частоту, неисправность ИБП.
Коммуникационные порты
ИБП оснащен коммуникационными портами, необходимыми для нормальной работы: RS232, RS485, USB, RJ45, USB, EPO и защита батарей
Слот для подключения SNMP карты, сухиеконтакты и порт для параллельной работы.
Модульный дизайн
Серия L660 ломает представления об ИБП башенного типа, внедряя идею передового модульного дизайна. Такой подход не только обеспечивает компактность системы, но также улучшает её надёжность.
ИБП структурно разделен на модуль управленияи силовой модуль, что обеспечивает удобство и меньшее время на обслуживание и ремонт. Силовая часть выделена в отдельные съемные модули мощностью 50кВА. Обладая прекрасными электрическими характеристиками и великолепными программными и аппаратными системами защиты, ИБП позволяют работать с различными питающими напряжениями, и обеспечивают безопасную и надёжную защиту электропитания при различных нагрузках.
Преимущества и технические особенности:
- Технология цифрового управления DSP
- Чистая синусоида с двойным преобразованием, с высокой нагрузочной способностью
- Гибкая модульная конструкция и легкая масштабируемость с горячей заменой модулей
- Высокая эффективность работы даже при низкой нагрузке: 96% при 40% номинальной нагрузке и 95% при 20% номинальной нагрузке
- Высокая плотность мощности силового модуля: 3U -50 кВА
- Входной коэффициент мощности> 0,99, искажения <3%
- Широкий диапазон входного напряжения
- Плавный пуск обеспечивает работу с генератором до 1: 1,1
- Режим преобразование частоты 50/60 Гц или 60/50 Гц
- Работа в параллельном режиме до 4 ИБП
- Гибкая настройка параметров зарядного устройства, в т. ч. количество подключаемых аккумуляторных батарей 30 ~ 46 шт.
- Интеллектуальное управление зарядом/разрядом и температурная компенсация обеспечивают продления срока службы аккумуляторных батарей
- Поддержка холодного старта и автоматического запуска при возобновлении внешнего электропитания
- Отказоустойчивая конструкция для вентиляторов системы: работа с 30% нагрузкой может обеспечиваться при отказе 2-х вентиляторов и 50% нагрузки при отказе 1-го вентилятора
- Передний доступ к обслуживанию ИБП, верхний/нижний кабельный ввод
- Полная аппаратная и функциональная защита за счет программного обеспечения и самодиагностики
- 7-дюймовый сенсорный ЖК -экран, дружелюбный интерфейс человек-машина
- Блок мониторинга со встроенным SNMP адаптером, RS485 и сухими контактами
Внешние батареи
зарядное устройство высокой мощности позволяет существенно увеличить время резервирования за счет подключения внешних батарейных шкафов с аккумуляторами большой емкости.
